法兰式手动管道球阀三维结构设计

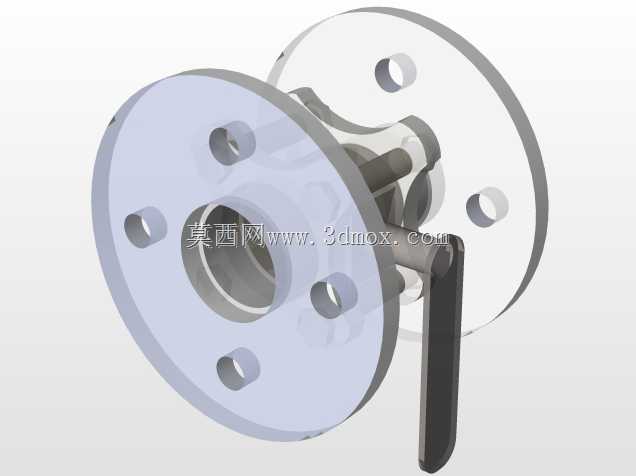

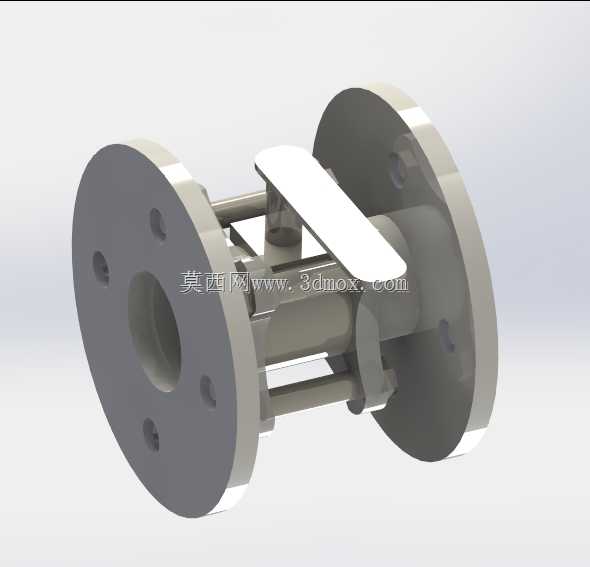

　　这款手动法兰球阀的结构设计，完全围绕工业管路系统的截断控制需求展开，在民用给排水、化工介质输送、暖通循环管路、普通工业气体输送等场景中都能适配，核心作用是通过手动操作实现管路内介质的通断控制，不承担流量调节功能，适配的介质多为无硬质颗粒的清水、压缩空气、低压蒸汽、常规无强腐蚀性化工流体，适用压力等级覆盖中低压管路的常规工况。从结构设计逻辑来看，整体采用三段式法兰对夹的结构布局，两端的法兰盘完全匹配同公称通径的管路法兰安装标准，法兰盘上的螺栓孔采用圆周均布设计，安装时可直接与管路端法兰通过螺栓组锁紧，法兰密封面采用突面结构，配合非金属密封垫片即可实现端面的可靠密封，无需额外加工特殊密封结构，降低现场安装的适配难度。

　　中部的阀体腔体为圆柱形流道，内部的球形阀芯采用通孔直径与管路通径等径的设计，也就是全通径结构，这种设计的优势在于介质流经阀门时的流阻极小，几乎不会产生额外的压力损失，也不容易在阀腔内部残留介质，尤其适合输送带有少量悬浮物、或者对压降敏感的管路系统。阀芯的密封采用软密封阀座结构，阀座嵌装在阀体与阀芯的配合位置，依靠装配预紧力实现阀芯与阀座的紧密贴合，密封性能可靠，在额定压力范围内可以实现零泄漏截断。驱动部分采用扁平式手柄结构，手柄的安装位置与阀芯的通孔方向做了机械限位设计，当手柄与管路轴线平行时阀门处于全开状态，垂直时为全关状态，现场操作人员无需额外查看指示标识，仅通过手柄朝向就能快速判断阀门的开关状态，

　　操作时仅需90度旋转即可完成全行程开关动作，操作力矩小，普通操作人员无需借助辅助工具即可完成操作，手柄的长度经过力矩匹配设计，既不会因为过长导致操作空间占用过大，也不会因为过短导致操作力矩不足难以开关。在安装边界的设计上，阀门的整体结构长度严格遵循同通径法兰球阀的安装尺寸标准，两端法兰的厚度、螺栓孔中心距、螺栓孔直径都与通用管路法兰标准完全匹配，现场安装时不需要对管路进行额外切割或者改装，直接替换同规格的旧阀门即可完成装配。阀体的外部结构做了简化处理，没有多余的凸起结构，外部的连接螺栓采用对称布置，既保证了三段阀体之间的连接强度，也让整体外观规整，便于后期的外部保温层包覆或者防腐涂装作业。在建模过程中，

　　所有配合面的公差都按照机械设计的常规配合要求做了预留，阀芯与阀座的配合间隙控制在合理范围，既保证转动时无卡滞，也不会因为间隙过大导致密封失效；阀杆与阀体的配合位置设置了多级密封结构，防止介质从阀杆位置外漏，阀杆的防飞出结构做了内置设计，即使在阀腔带压的情况下操作，阀杆也不会因为内部压力作用被顶出，提升操作的安全性。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可生产，零部件的通用化程度高，后期维护时仅需更换密封阀座或者手柄即可完成维修，不需要整体更换阀门，降低全生命周期的使用成本。在实际选型适配时，这款结构的球阀适合安装在管路的分支节点、设备进出口位置，用于日常的介质通断控制，因为是手动驱动，不需要额外配置气源或者电源，在没有动力源的现场工况下也能正常使用，可靠性远高于电动、气动类驱动阀门，不会因为动力中断导致无法操作。
