四旋翼航拍侦察小型飞行器结构设计

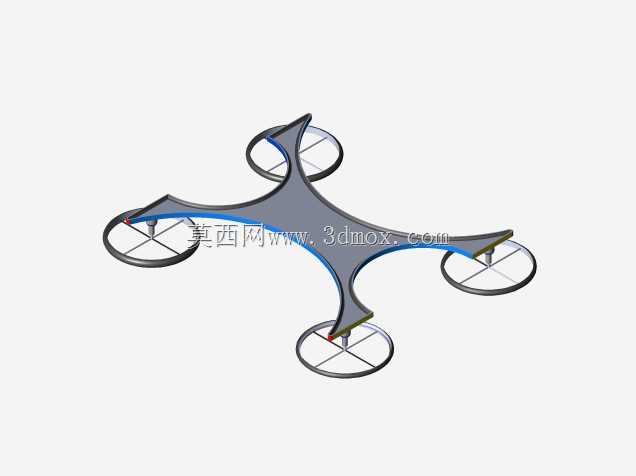

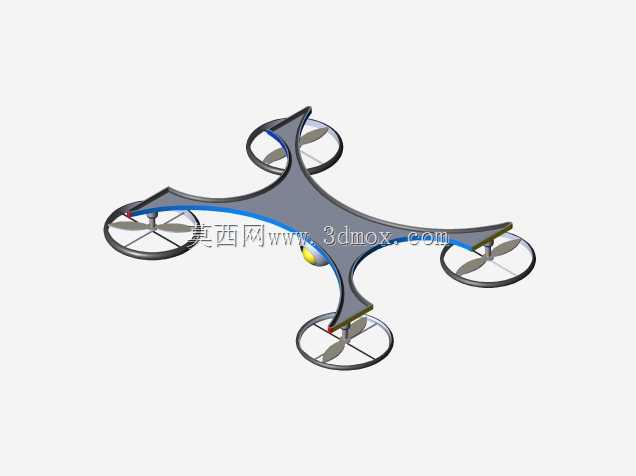

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实用需求展开，没有采用消费级航拍无人机常见的折叠式机架结构，整体为一体化成型的X型机架布局，四个机臂从中心载荷舱向外等角度延伸，相邻机臂夹角保持90度，保证旋翼转动时的力矩输出对称，抵消飞行过程中的自旋扭矩。机架主体采用弧形过渡的翼型截面设计，而非简单的矩形管材拼接，这种设计一方面能够降低低空慢速飞行时的空气阻力，减少乱流对机架的扰动，另一方面弧形结构的应力分布更均匀，在发生轻微擦碰、坠机时，应力能够沿着弧面分散传递，避免机臂与中心舱连接位置出现应力断裂。

　　从实际用途来看，这款飞行器主要面向小范围的低空影像采集、环境音收录场景，中心载荷舱位置预留了标准化的安装位，可搭载轻量化的摄像模组与拾音模块，能够完成固定区域的巡查、近距航拍、现场音视频采集等作业，不需要搭载复杂的云台增稳结构，依靠飞控的自稳算法即可满足普通场景的拍摄清晰度要求，适合厂区日常巡检、小型活动航拍、野外近距侦察这类对载荷重量要求不高，但对设备可靠性、抗损性有一定要求的使用场景。

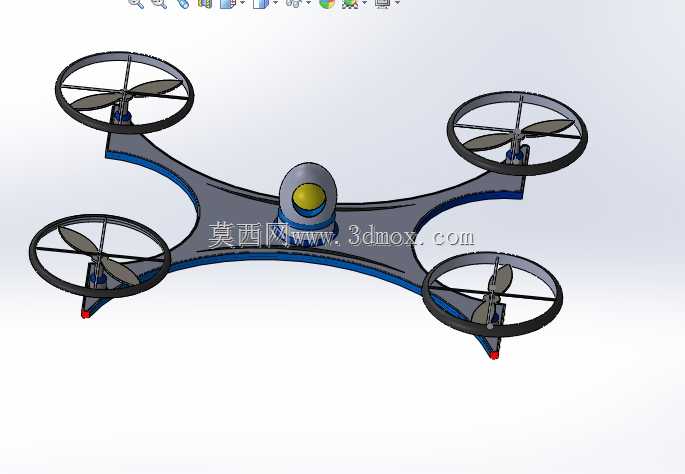

　　功能特性上，四个旋翼外侧都加装了全包围式的防护圈，防护圈与机臂端部为刚性连接，这种设计并非多余的装饰，在室内飞行、林间穿行或者近人作业时，防护圈能够避免高速旋转的桨叶直接触碰障碍物或者操作人员，大幅降低作业时的安全风险，同时防护圈本身也能够作为桨叶的防撞结构，发生轻微碰撞时不需要更换桨叶即可继续飞行。机臂末端的起落支撑点做了红色的缓冲端头设计，采用软质耐磨材质，在降落时能够吸收冲击能量，避免硬着陆时的冲击力直接传递到机架和中心舱的电子元件上，减少飞控板、载荷模块的震动损伤。中心舱顶部的球形舱盖为快拆结构，内部可以放置飞控主板、电池以及信号接收模块，球形的外壳设计能够减少雨水、灰尘的积存，提升户外作业时的环境适应能力。

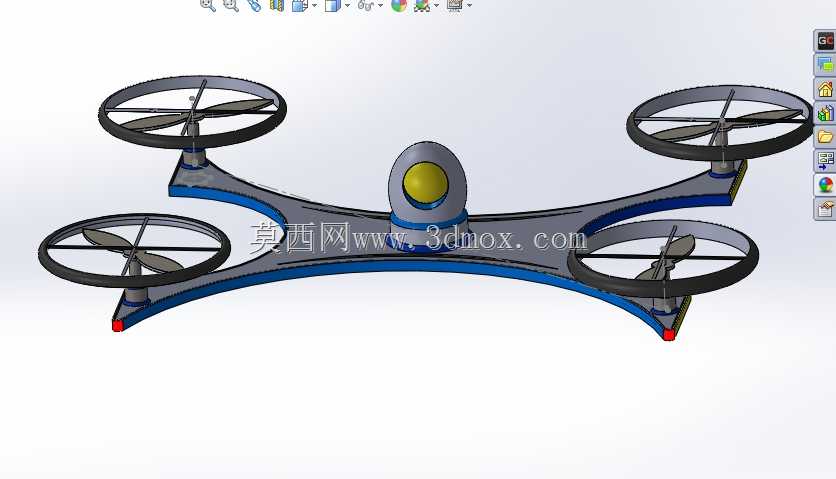

　　设计思路层面，整个机架没有做多余的镂空减重处理，而是在保证结构强度的前提下控制整体重量，机臂上下边缘的蓝色加强筋沿着机臂延伸方向布置，从中心舱一直延伸到防护圈连接位置，能够大幅提升机臂的抗弯强度，避免飞行过程中机臂出现高频震颤影响飞行稳定性。四个旋翼的安装座保持统一的水平基准面，在建模时就严格控制了安装面的平面度公差，保证每个旋翼的转动平面都处于同一水平面，减少飞控的校准工作量，降低飞行时的动力损耗。机架上所有的连接位置都做了圆角过渡，没有尖锐的棱角，一方面是避免加工、组装时划伤操作人员，另一方面也能够减少应力集中点，提升机架的疲劳寿命。

　　从安装边界与尺寸适配来看，这款机架的旋翼间距设计预留了足够的安全距离，相邻两个旋翼的转动平面不会出现重叠，避免桨叶发生打桨故障，中心舱的内部安装空间尺寸适配常规的小型飞控板、2S-3S锂电池以及标准尺寸的图传模块，不需要对电子元件做额外的改装即可直接安装。防护圈的外径尺寸控制合理，不会因为加装防护圈导致整机尺寸过大，兼顾了飞行安全性和便携性，底部的四个支撑点高度统一，降落时能够保持机架水平，不会出现侧翻的情况，支撑点之间的间距足够大，在不平整的地面降落时也能保持稳定。整个结构的装配逻辑简单，所有零部件都采用模块化设计，机臂、防护圈、中心舱盖都可以单独更换，某一部分损坏时不需要更换整个机架，降低了后期的维护成本。
