四旋翼无人机伺服驱动摄像头倾斜安装支架

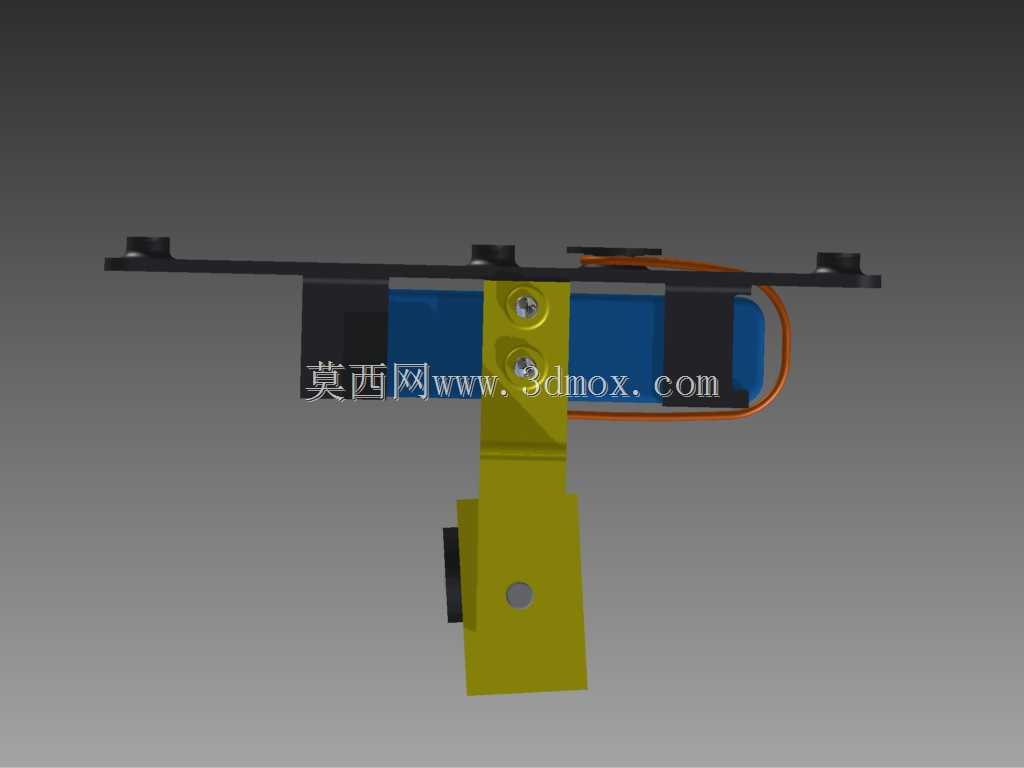

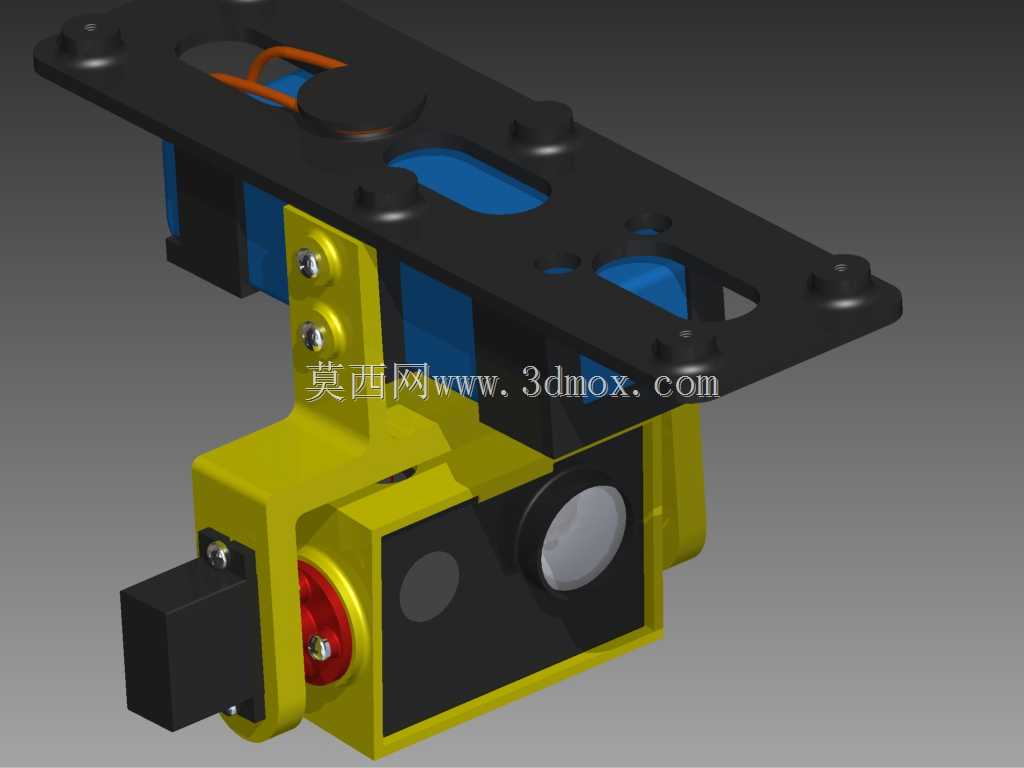

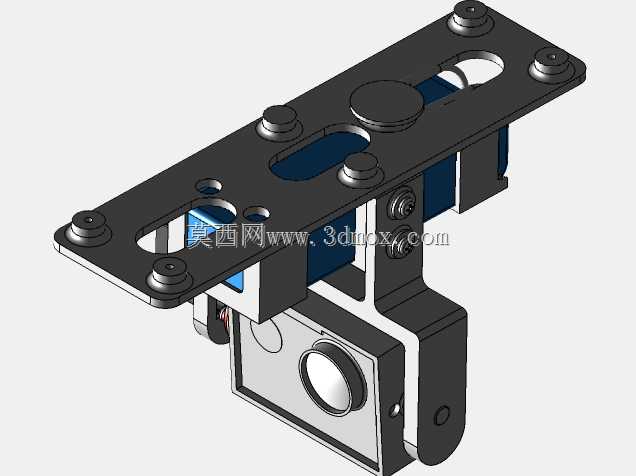

　　这款支架结构主要适配消费级四旋翼飞行器的底部挂载场景，针对航拍、巡检类作业中摄像头需要动态调整俯仰角度的需求设计，可直接匹配市面保有量极高的F450机架以及同规格克隆型四轴直升机的底部安装孔位，无需对原有机架做打孔、切削等二次改装，降低飞手的改装门槛。结构设计阶段优先考虑了飞行场景下的载荷冗余，整体采用分层式布局，上层为带多组安装孔的平板挂载座，孔位完全对齐F450机架底部的标准安装点位，安装时直接通过螺丝锁紧即可完成主体固定，不会破坏机架原有受力结构。下层为伺服驱动的摆动机构，直接适配常规MG90S型号伺服电机的安装尺寸，电机安装位预留了足够的走线空间，避免舵机线在摆动过程中出现拉扯、磨损的问题。

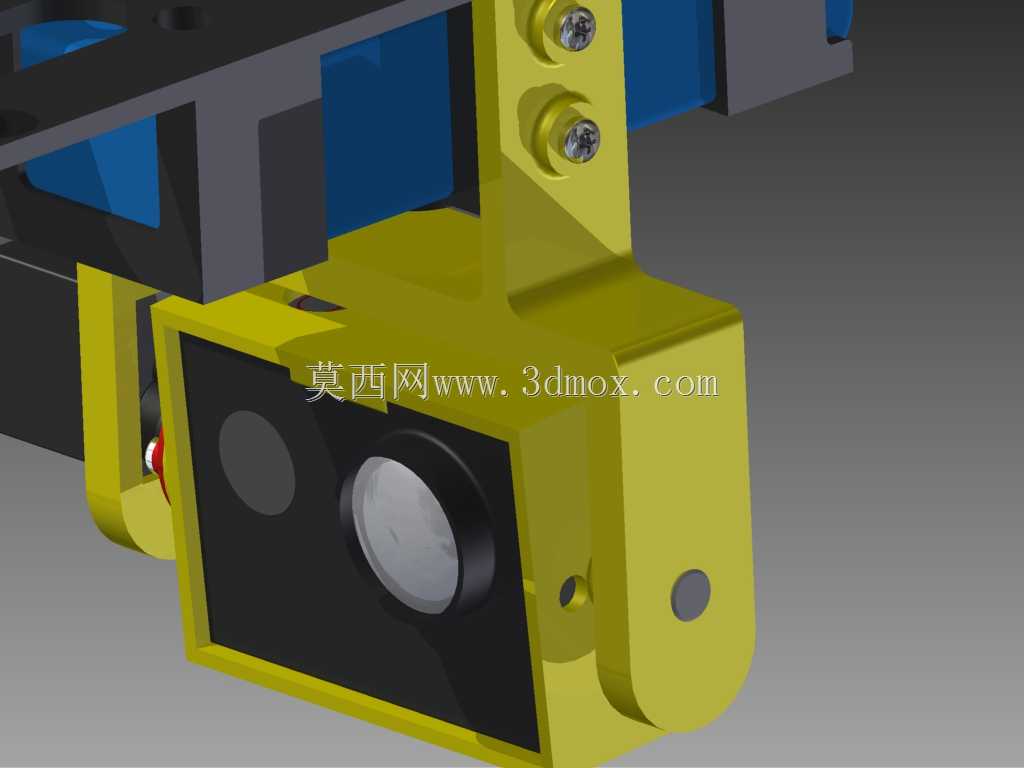

　　摆动端的摄像头安装位做了通用化设计，可适配常见的小型航拍摄像头、FPV摄像头的固定孔距，倾斜摆动的行程覆盖航拍作业常用的俯拍、平拍角度范围，不会出现运动干涉。结构细节上，所有螺丝过孔都针对塑料件的攻丝需求做了尺寸匹配，分别对应2.5mm、3mm等小尺寸自攻螺钉的装配要求，组装时无需额外镶嵌铜螺母，直接攻丝即可获得足够的锁紧力，适合个人玩家手工组装，也可导出STL格式文件通过桌面级3D打印制作备件，降低改装成本。设计过程中特意控制了整体结构的重量，在保证安装强度的前提下对上层安装板做了镂空减重处理，避免挂载后影响飞行器的重心配平，减少不必要的续航损耗。摆动机构的传动部位做了间隙优化，既保证舵机动力传递的顺畅性，

　　也避免虚位导致的画面抖动问题，配合飞控的舵机控制信号可实现稳定的角度调整，满足日常航拍、简易巡检作业的拍摄角度调整需求。结构的安装边界完全控制在F450机架的底部投影范围内，不会突出机架外侧影响飞行过程中的避障，也不会干扰螺旋桨的下洗气流，减少额外的飞行阻力。
