连杆式小型通风机构三维结构设计

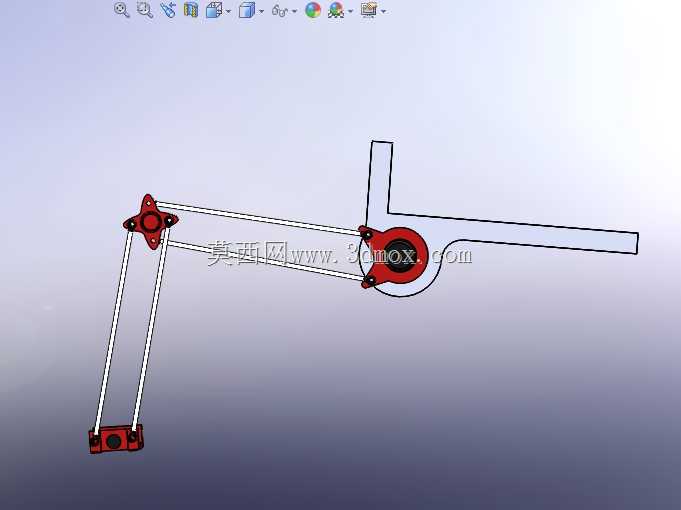

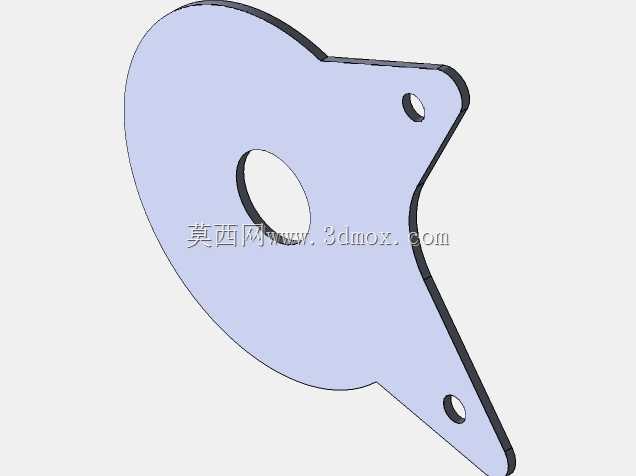

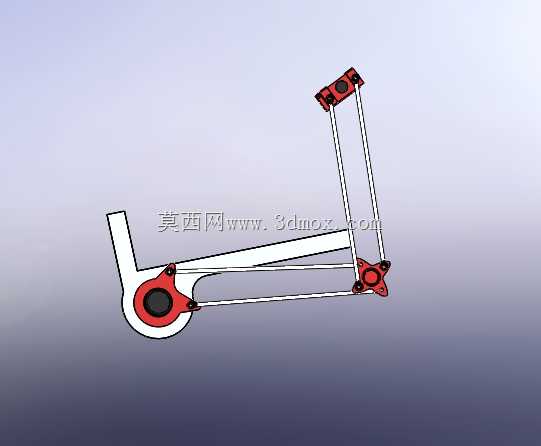

　　这套连杆式小型通风机构，主要面向小空间密闭区域的定向通风换气场景设计，常见于小型设备机柜内部散热、狭小工位局部排风、小型实验装置气流引导这类对安装空间有严格限制的工况，区别于常规轴流、离心类通风设备，它采用连杆联动的摆动式导风结构，能够在不额外增加风源动力的前提下，通过导风板的周期性摆动扩大气流覆盖范围，避免固定风向带来的通风死角问题。从结构组成来看，整套机构包含固定安装基座、联动连杆组、摆动导风臂、旋转驱动座几个核心部分，红色的安装基座是整套机构的承载基础，上面预留的安装孔位可以直接适配M4规格的标准紧固件，安装时不需要额外加工转接板，直接固定在设备内壁或者工位支架上即可，基座的厚度控制在8mm，安装面平面度公差控制在0.

　　1mm以内，保证连杆运转时不会因为安装面翘曲出现卡滞。联动连杆组采用双平行杆设计，两根连杆的长度公差严格控制在±0.05mm，两端的铰接孔采用同轴加工工艺，保证导风臂摆动过程中始终保持预设的角度，不会出现偏摆晃动的问题，铰接位置采用耐磨衬套结构，长期往复运转时的磨损量可以控制在很低的水平，不需要频繁加注润滑脂也能维持稳定运行。旋转驱动座是整套机构的动力输入位置，内部预留了标准的轴连接接口，可以直接适配小型减速电机的输出轴，驱动座的回转中心与导风臂的铰接点位置经过反复校核，保证连杆传动过程中不存在死点位置，运转时的传动阻力波动控制在15%以内，不会出现驱动负载突变的情况。导风臂采用L型薄壁结构，

　　在保证结构刚度的前提下尽可能降低自身重量，减少驱动端的负载，导风臂的迎风面做了圆弧过渡处理，气流经过时不会产生明显的紊流噪音，适合对噪音控制有要求的室内作业场景。设计过程中优先考虑了安装边界的适配性，整套机构完全收拢时的横向尺寸不超过180mm，纵向尺寸不超过120mm，摆动过程中导风臂的最大运动包络半径控制在95mm以内，设计人员在做整机布局时，只需要在安装位置预留出半径100mm的无干涉空间，就能保证机构正常运转，不需要额外预留过多的冗余空间，非常适合集成到紧凑化的小型设备内部。从功能特性来看，这套机构不需要复杂的控制系统，只需要搭配恒定转速的小型驱动电机，就能实现导风板的周期性往复摆动，

　　摆动角度可以通过调整连杆端部的铰接孔位进行微调，调整范围在30度到60度之间，现场安装时可以根据实际的通风覆盖需求灵活调整，不需要重新加工零件。在工程制图层面，这套结构的所有零件都采用标准化的尺寸设计，大部分零件都可以直接采用常规的钣金、机加工工艺制作，不需要开模，小批量制作时的成本很低，零件的加工公差配合都选用基孔制的常用公差带，加工车间不需要特殊的工装夹具就能完成生产，装配时也只需要用到常规的内六角扳手、卡簧钳这类通用工具，整套机构的装配耗时不超过15分钟，后期维护时只需要定期检查铰接位置的磨损情况，更换磨损的衬套即可，维护难度很低。不同于常规通风设备的一体化结构设计，这套连杆式通风机构采用模块化设计思路，驱动部分、连杆部分、导风部分都可以单独拆卸更换，如果现场需要调整通风量，只需要更换对应长度的导风臂，或者调整驱动电机的转速，不需要更换整套机构，适配性更强。在实际应用中，这类小型连杆通风机构还可以搭配小型轴流风源使用，将风源固定在导风臂的端部，随着导风臂的摆动实现更大范围的气流覆盖，比单纯采用固定风源的通风方案效率提升40%以上，尤其适合电子机柜内部的散热场景，能够避免机柜内部局部热量堆积，延长内部电子元件的使用寿命。结构设计时还做了动平衡校核，整套机构在额定转速下运转时的振动量控制在0.2mm/s以内，不会因为振动导致连接紧固件松动，长期运行的可靠性有充足保障。
