双缸对称式空气马达教学实训装置

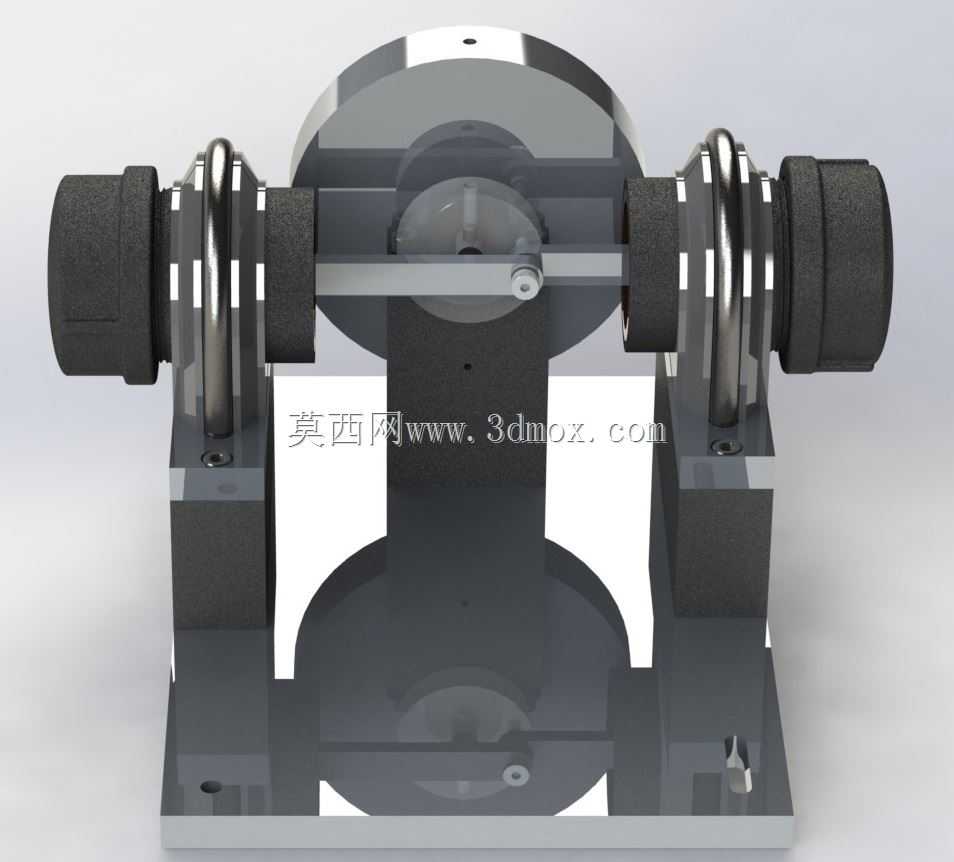

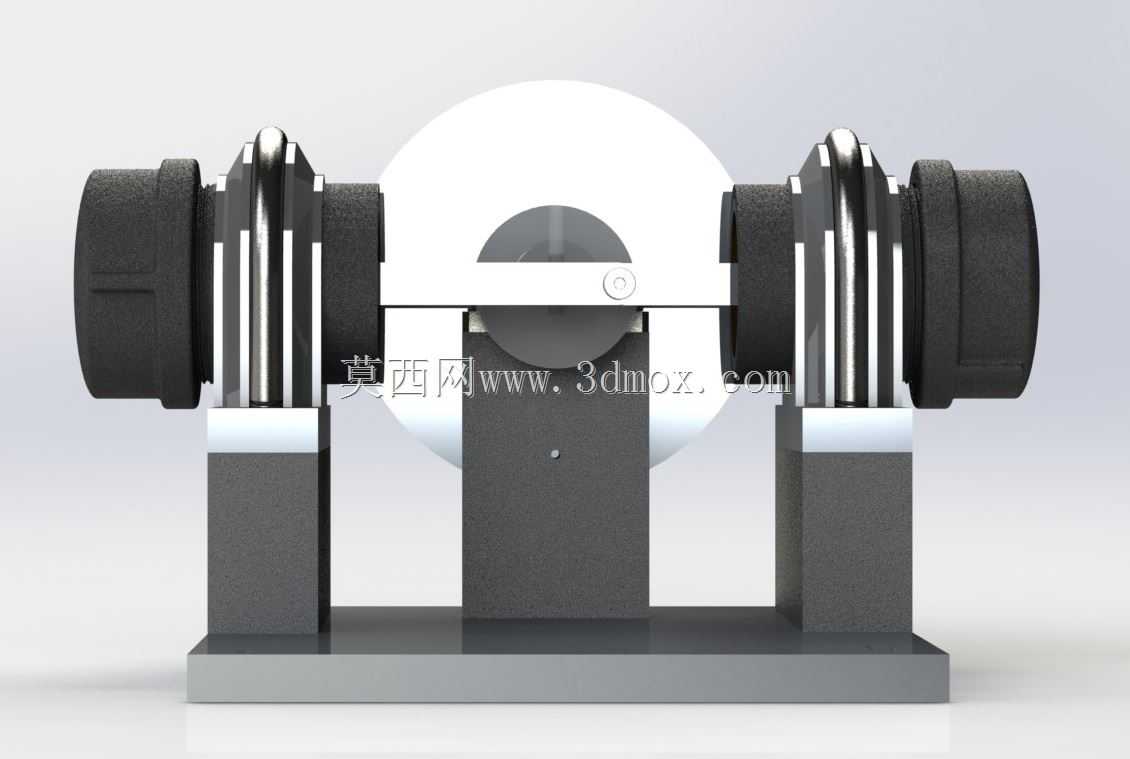

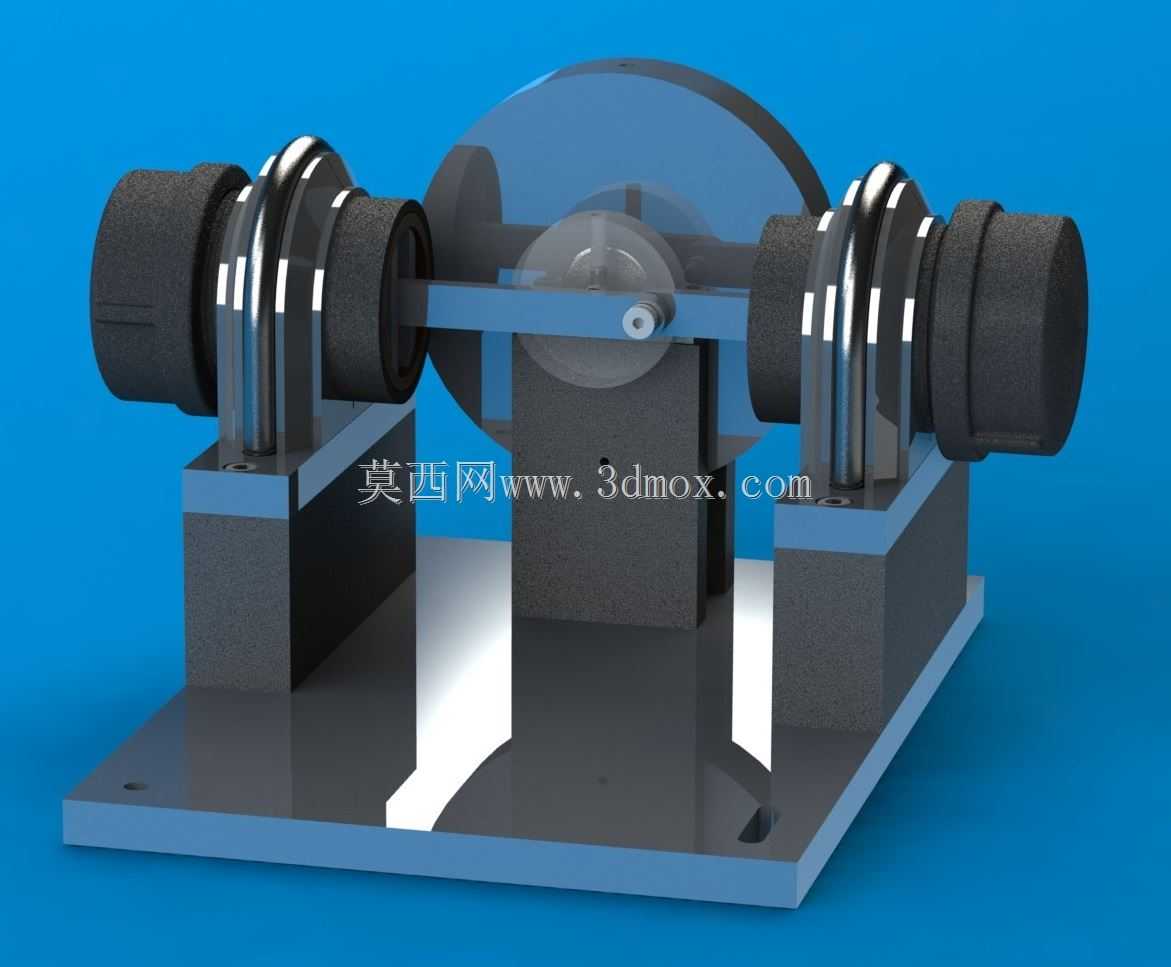

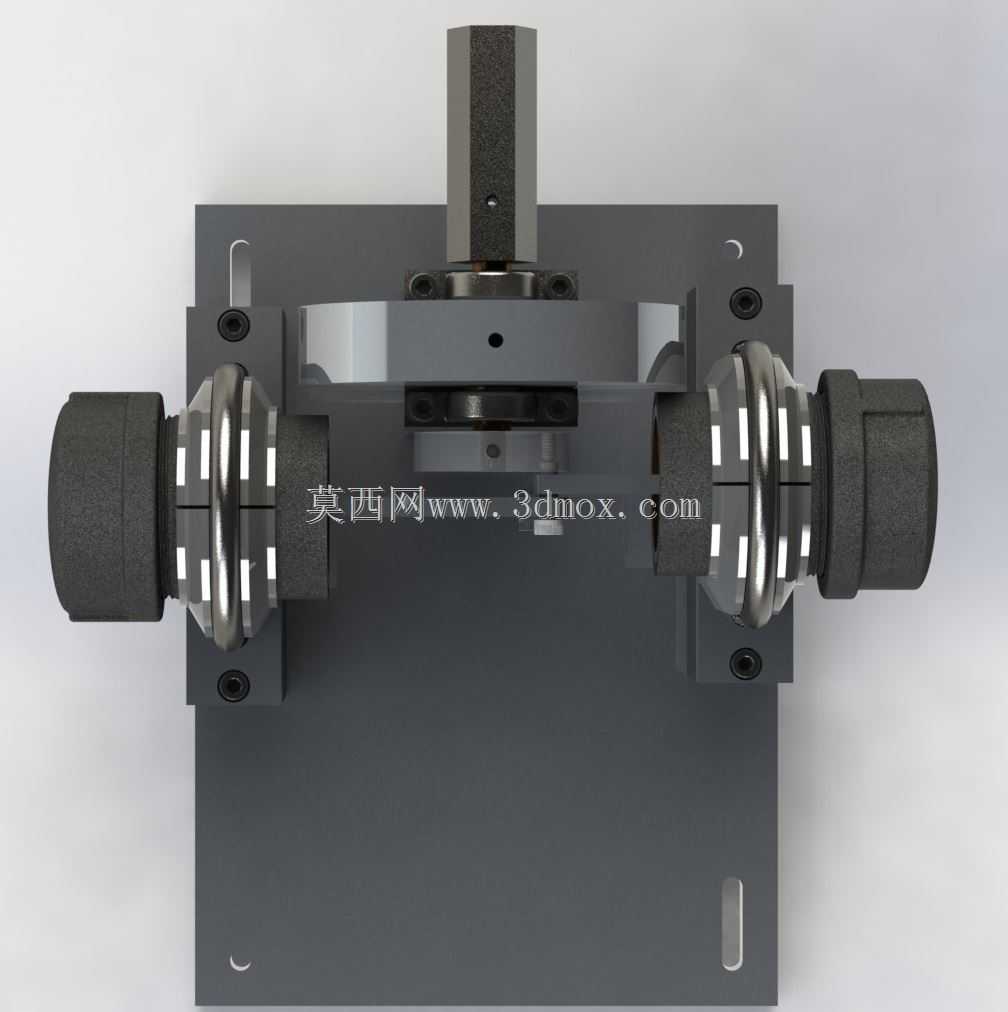

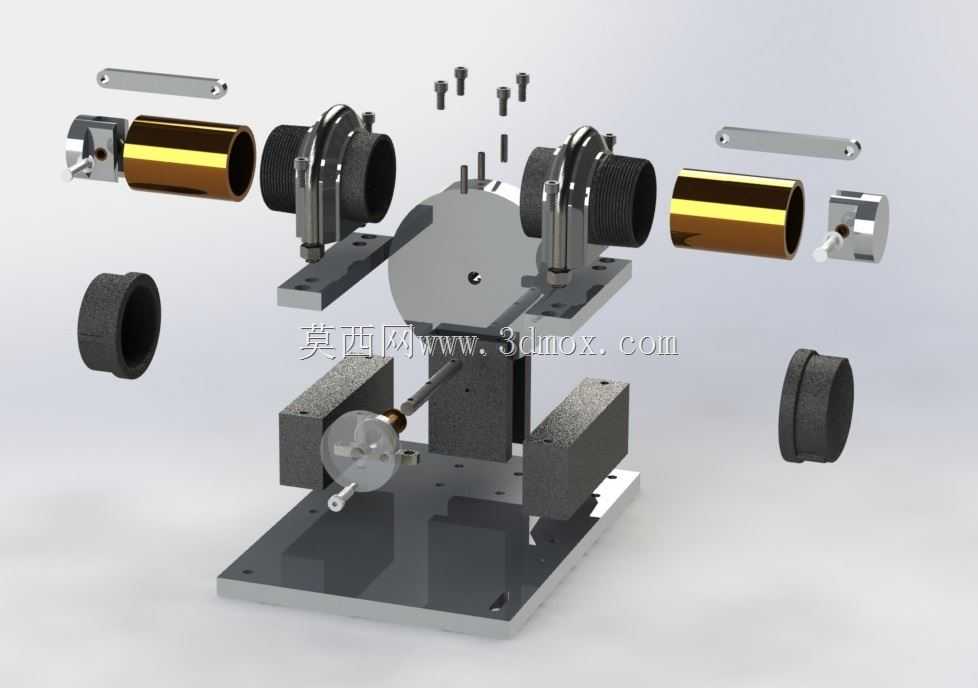

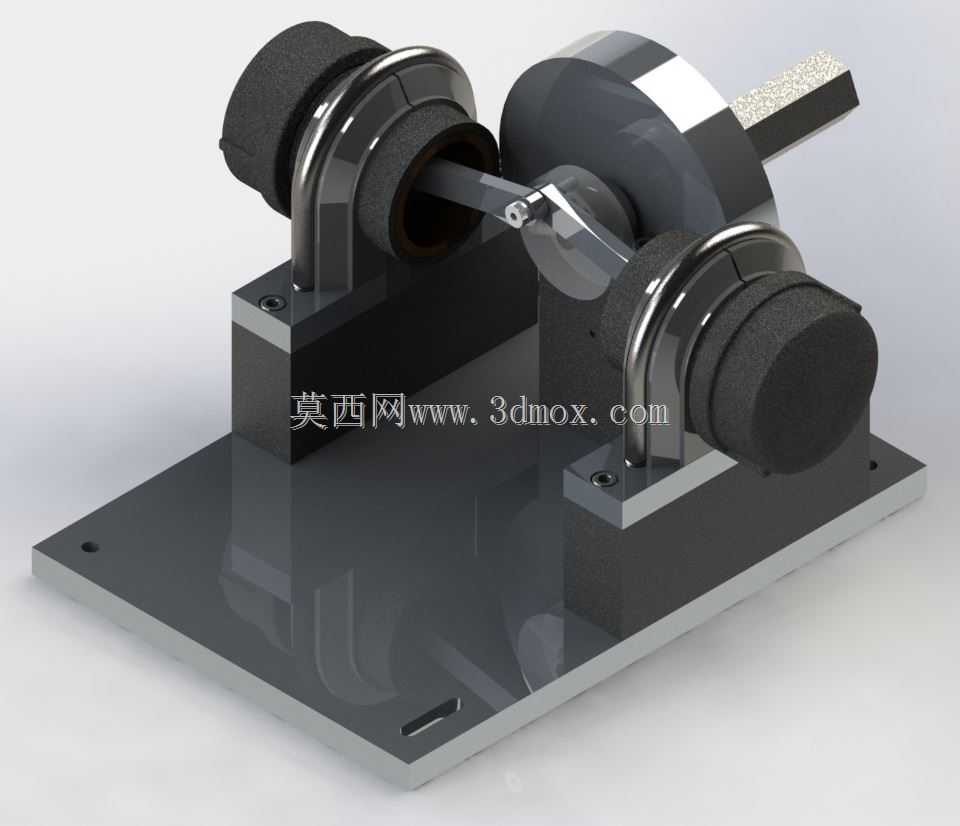

　　这套双缸对称布局的气动动力装置，核心是依托压缩空气膨胀做功实现旋转动力输出，在教学实训场景中，主要用于高年级机械类专业学生完成从原理验证、零件加工、整机装配到性能调试的全流程工程训练，也可作为小型气动设备的动力源适配低负载、需防爆的作业场景，比如化工车间内的小型输送机构、易燃易爆环境下的轻载驱动单元，规避电动设备的电火花风险。从结构设计逻辑来看，采用对称双缸排布是为了抵消单缸气动做功的脉动冲击，让输出轴的扭矩输出更平稳，中间的飞轮结构进一步储存动能，降低转速波动，两侧的气缸组件通过曲柄连杆结构与中间主轴连接，将活塞的直线往复运动转化为主轴的旋转运动，底座采用一体式平板安装结构，预留的安装孔位可直接固定在实训台架或者设备安装基座上，

　　不需要额外制作复杂的转接支架。在实际装配调试过程中，需要重点关注气缸轴线与主轴回转中心的平行度公差，控制在0.05mm以内才能避免活塞运行卡滞，两侧连杆的长度差需要控制在0.02mm范围内，保证双缸做功相位差精准匹配180度，减少运行过程中的振动噪音。装置的整体安装边界控制在长320mm、宽180mm、高210mm范围内，底座厚度12mm，采用铝合金材质加工时整体重量可控制在8kg以内，方便实训过程中的搬运与拆装。进气口设置在主轴端的配气结构上，通过配气盘的相位切换实现两个气缸的交替进排气，不需要额外设置复杂的外置气路控制阀组，简化了整机的气路布局，配气盘与主轴的配合间隙控制在0.01-0.02mm之间，

　　既保证转动灵活又避免压缩空气泄漏影响做功效率。气缸缸筒与活塞的配合采用间隙密封，配合间隙控制在0.008-0.012mm，适配0.4-0.8MPa的常规工厂压缩空气气源，在0.6MPa供气压力下，主轴空载转速可达到800rpm，输出扭矩可达到1.2N·m，能够满足小型演示装置或者轻载驱动的需求。从设计思路上，这套装置刻意简化了冗余结构，所有零件都采用常规机加工工艺即可完成，不需要特殊的定制刀具或者复杂加工工序，气缸端盖、支架、底座都可以通过铣削、钻孔、攻丝的常规工序加工，曲轴采用45号钢调质处理后车削加工，连杆采用铝合金材质降低运动部件的惯量，提升动态响应速度。在实际教学应用中，学生可以通过调整供气压力、改变飞轮重量、

　　调整配气相位等方式，测试不同参数下的动力输出特性，直观理解气动动力装置的工作原理，装配过程中也能锻炼尺寸链校核、形位公差控制、装配工艺编排的工程能力，相比纯理论教学更能建立具象的工程认知。在工业场景适配中，这类小型空气马达还可以拓展应用到气动工具的动力单元、狭小空间内的旋转驱动场景，因为气动驱动本身具备过载自动卸荷的特性，不会因为堵转烧毁部件，相比电动驱动的容错性更高，在粉尘、潮湿的恶劣工况下适应性更强。整套结构的维护也十分便捷，只需要定期检查密封件的磨损情况，清理进气口的过滤杂质，不需要额外添加润滑油即可长时间运行，适配无油润滑的作业场景，避免油污对作业环境造成污染。
