增压器配套通用旁通阀结构设计

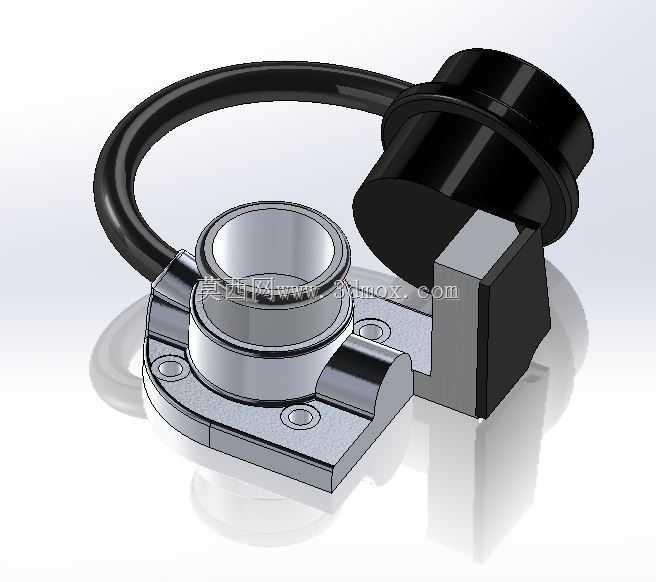

　　在涡轮增压系统的实际配套应用中，旁通阀是决定增压压力控制精度、避免增压超压损坏叶轮与发动机组件的核心执行部件，本次呈现的旁通阀结构，主要面向小排量乘用车、通用动力机械的增压器套件配套场景，承担增压回路的压力泄放、通路旁通功能，当增压侧压力超过标定阈值时，阀件会快速开启旁通通路，将部分高压气流导回压气机入口侧，稳定增压压力在设计区间内，避免过高增压导致的爆震、涡轮超速、密封件过载失效等问题。从结构设计逻辑来看，该旁通阀采用模块化集成设计思路，将执行器连接端、阀座安装法兰、阀芯导向结构做了一体化布局，没有采用分散式的管路拼接结构，减少了外接接头带来的泄漏风险点。安装法兰部分设置了两个对称的螺栓过孔，孔位公差按照H7级精度设计，

　　适配增压器壳体上的对应安装凸台，安装面加工有0.8μm粗糙度的密封平面，可直接适配金属复合密封垫片，无需额外涂覆密封胶即可满足增压回路的密封要求，安装边界上，法兰的整体轮廓尺寸控制在极小范围内，不会和增压器周边的进气管路、冷却水管、线束接插件产生空间干涉，适配多数主流小尺寸增压器的安装空间。执行器连接端采用弧形硬管连接结构，连接管的弯曲半径经过运动仿真校核，在执行器拉杆做全行程推拉动作时，管路不会和周边结构产生剐蹭，同时管路的壁厚满足-40℃到180℃的工作温度区间强度要求，不会因为长期的温度交变产生开裂、变形问题。阀芯部分采用导向套配合的滑动结构，阀芯和阀座的密封面采用锥面配合设计，相比平面密封结构，锥面密封的对中精度更高，

　　在反复启闭的过程中可以自动补偿磨损量，延长阀件的使用寿命，阀芯的行程经过匹配计算，全开状态下的通流面积可以满足最大增压工况下的泄放流量要求，不会出现泄放能力不足导致的压力超调，全闭状态下的密封泄漏量控制在行业标准允许的极低范围内，避免低转速工况下的增压压力泄漏，保证低速扭矩输出的稳定性。设计过程中针对安装受力做了有限元校核，法兰安装螺栓按照规定扭矩拧紧时，阀座的变形量控制在0.02mm以内，不会导致阀芯卡滞；执行器连接端的悬臂结构在发动机整机振动工况下，固有频率避开了发动机常用转速区间的振动频率，避免出现共振断裂的风险。在实际配套选型时，该结构可以直接匹配真空驱动式的增压执行器，不需要对增压器壳体做额外的改型加工，法兰孔位、

　　密封面尺寸、执行器连接接口都做了通用化设计，能够适配多款同流量等级的涡轮增压器套件，降低配套开发的周期与成本。从装配工艺角度来看，整个阀组件的零件数量少，阀芯、导向套、法兰座、连接弯管几个核心零件可以通过压装、焊接工艺完成总成装配，装配工序简单，不需要复杂的专用工装，适合批量生产装配，装配完成后仅需要做行程检测、密封性能检测即可完成下线校验，生产效率较高。在实际使用过程中，该旁通阀的响应速度可以满足增压压力的动态调节要求，当节气门快速关闭时，阀件可以在极短时间内开启旁通通路，卸除压气机侧的高压冲击，避免增压器出现喘振问题，保护压气机叶轮和轴承结构，同时也能降低节气门突然关闭时的管路气流噪音，提升整机的NVH表现。
