基于有限元分析优化的起重吊钩结构设计

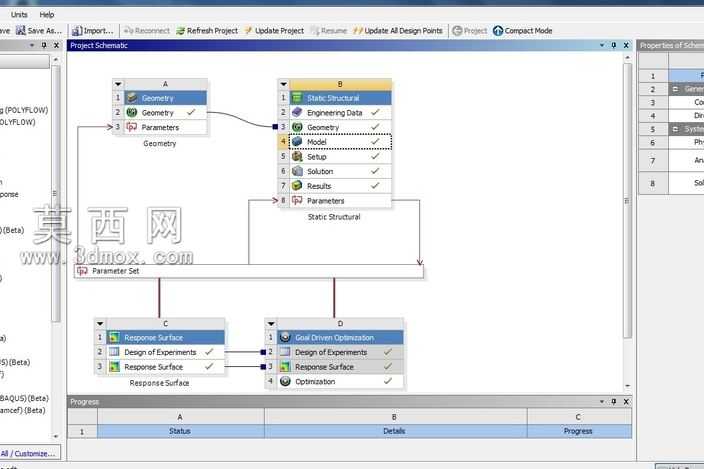

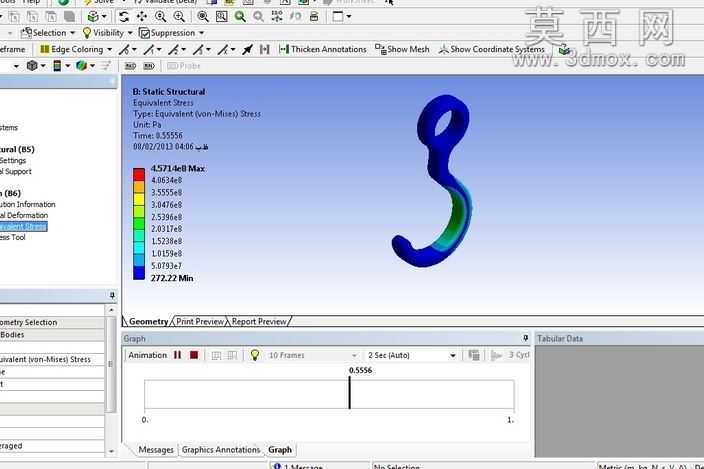

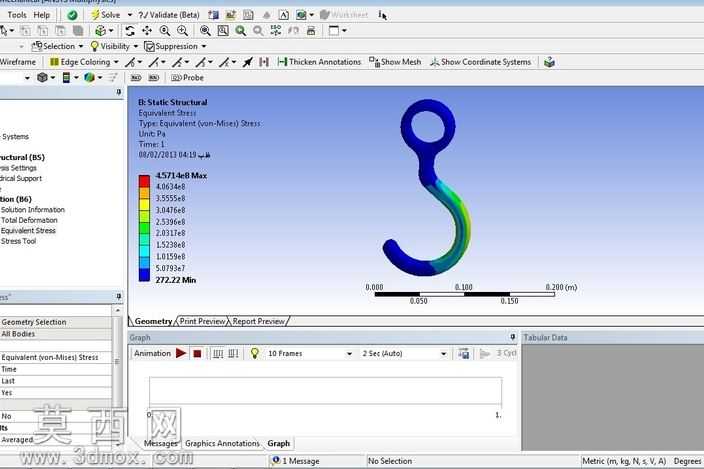

本次吊钩结构设计以工程实际起重作业的载荷需求为核心出发点，首先完成基础构型的三维建模，依据吊钩常规作业的悬挂、起吊受力特征，先勾勒出带顶部挂环、S型过渡曲身、下部承托钩体的基础轮廓，建模过程中严格控制曲面过渡的曲率连续性，避免初始构型出现尖锐棱角带来的应力集中隐患。在完成基础模型搭建后，依托有限元分析模块开展静力学仿真计算，首先对模型进行合理的网格划分，针对钩身弯曲过渡、挂环衔接等应力易集中的区域进行网格加密处理，保证仿真计算的精度；随后按照实际作业工况施加约束与载荷，在顶部挂环内壁施加固定约束模拟吊具连接状态，在下部钩体承托面施加额定起重量对应的均布载荷，求解得到初始构型的等效应力云图与变形分布数据。从初始仿真结果可以定位到应力集中的冗余区域与应力富余的可优化区域，针对高应力区做局部加厚、圆角过渡优化，针对低应力区做合理的材料减薄与构型修整，在保证整体结构强度、刚度满足安全系数要求的前提下，尽可能降低构件的整体重量，提升材料利用率。优化过程中反复迭代仿真验证，每一次构型调整后都重新划分网格、施加载荷求解，对比优化前后的应力峰值、最大变形量数据，确保优化后的构型应力分布更均匀，最大应力控制在材料许用应力范围内，最大变形量满足起重作业的刚度要求，不会出现作业过程中形变过大导致的脱钩、断裂风险。整个建模与优化过程兼顾了结构的力学性能与工艺可行性，优化后的吊钩曲面流畅，各段衔接自然，既满足起重作业的安全性能要求，也适配后续的加工制造工艺，能够为同类型起重五金构件的轻量化设计提供可参考的仿真优化思路，避免传统经验设计带来的材料浪费或者安全冗余不足的问题。
