可调式夹持锁紧凸轮压块结构设计

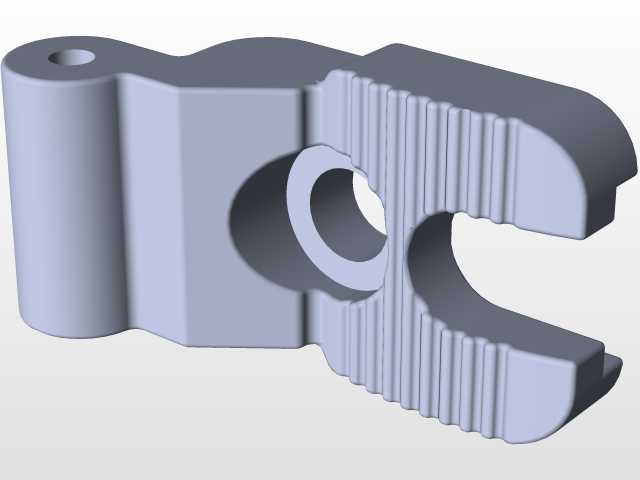

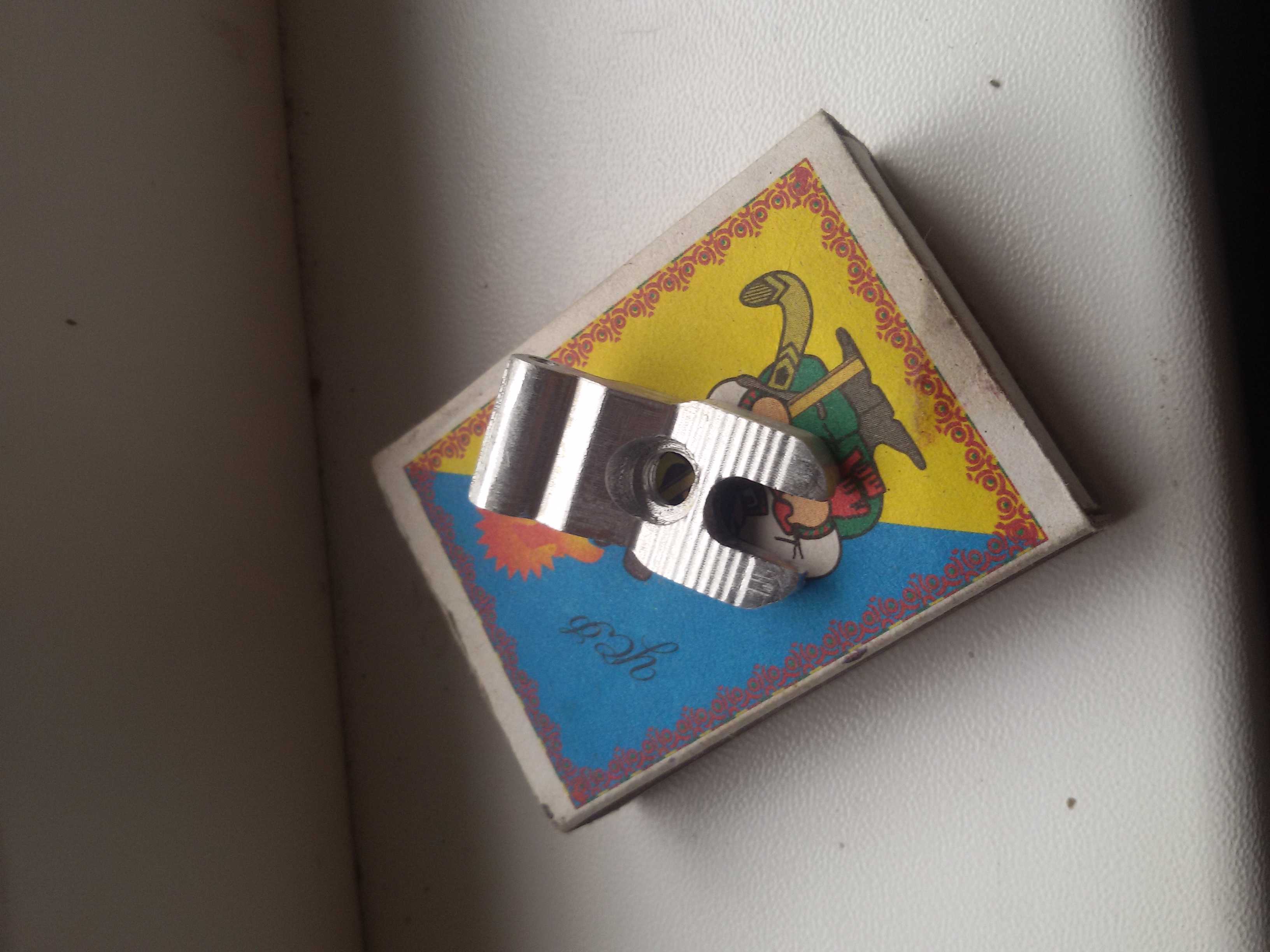

　　这类带齿面的凸轮式夹持压块，常被应用在快夹工装、家具连接锁紧机构、小型夹具的执行端，承担着施力锁紧、咬合防滑的核心作用，区别于普通平压块的单点施压特性，该结构通过偏心轮廓的转动实现行程内的快速压紧与松开，不需要配套大行程的螺纹传动，操作时仅需要扳动对应连接的手柄转动小角度，就能完成锁紧与释放动作，在需要频繁拆装、快速切换装夹状态的工位上，能大幅减少操作耗时。从结构细节来看，零件左侧的带孔圆柱凸台是铰接安装位，孔的公差带一般选取H7级，与配套的铰接销轴做间隙配合，保证零件绕销轴转动时无卡滞，同时凸台的轴向长度需要匹配安装座的槽宽，预留0.1-0.2mm的轴向窜动间隙，避免加工误差导致转动时出现侧面摩擦。

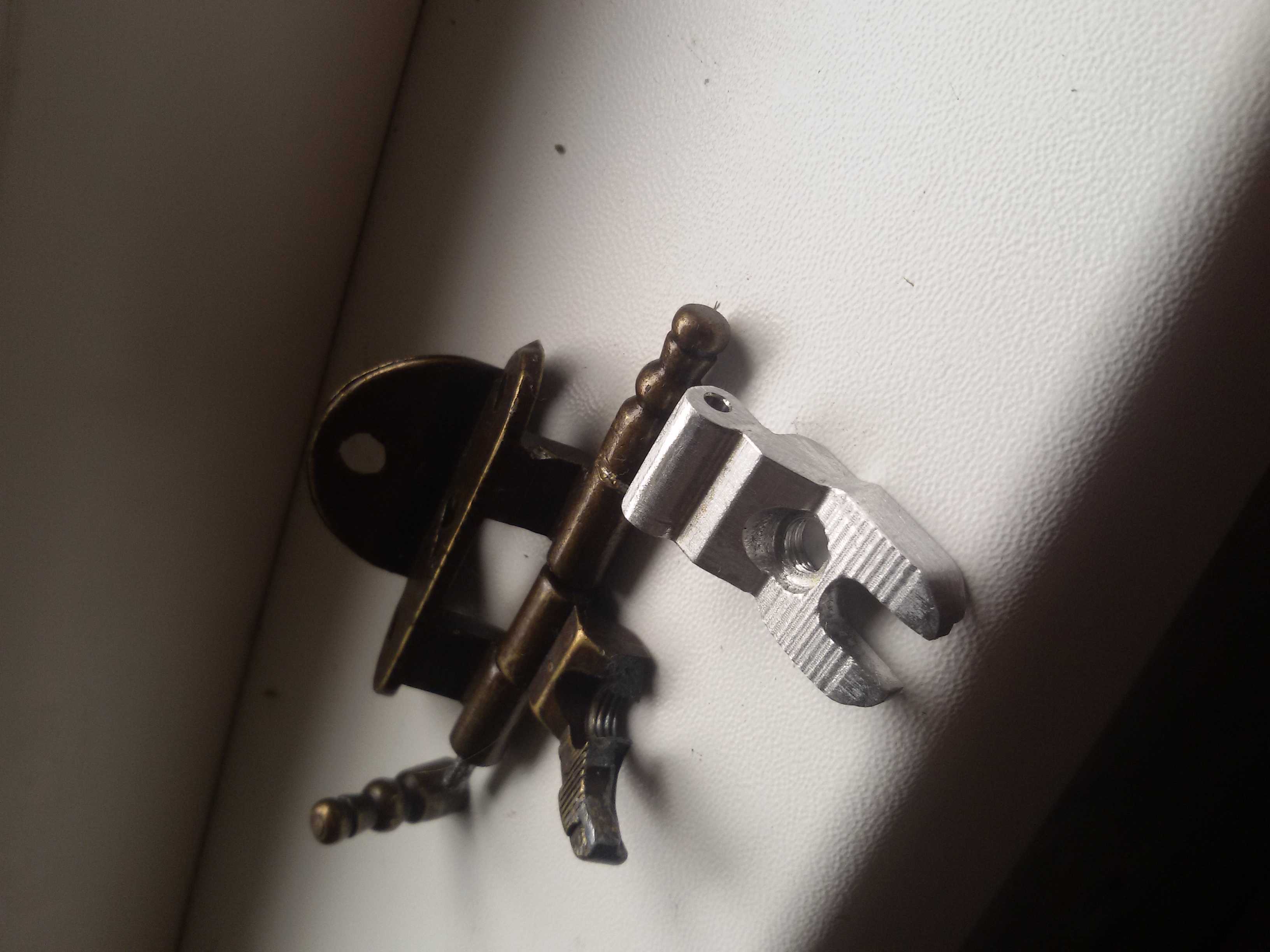

　　零件中部的环形凸台是受力限位结构，当压块转动到锁紧位置时，该凸台的端面会与安装座的限位面贴合，承受锁紧时的反向支撑力，设计时特意将该凸台的中心与铰接孔中心设置了固定偏心距，这个偏心距的数值直接决定了锁紧行程和压紧力的大小，偏心距过大会导致锁紧操作力矩过大，扳动手柄时费力，偏心距过小则会导致压紧余量不足，在被夹持件存在尺寸公差时容易出现锁不紧的情况。零件右侧的开口叉型结构是工作施压端，上下两个咬合面都加工了等距的直纹滚齿，齿形角度选取90度，齿深控制在0.8-1.2mm之间，这种齿形结构在压合时能嵌入被夹持件的接触面，避免受力时出现打滑移位，相比光面压块，防滑性能提升60%以上，尤其适合金属件、硬质塑料件的夹持场景，

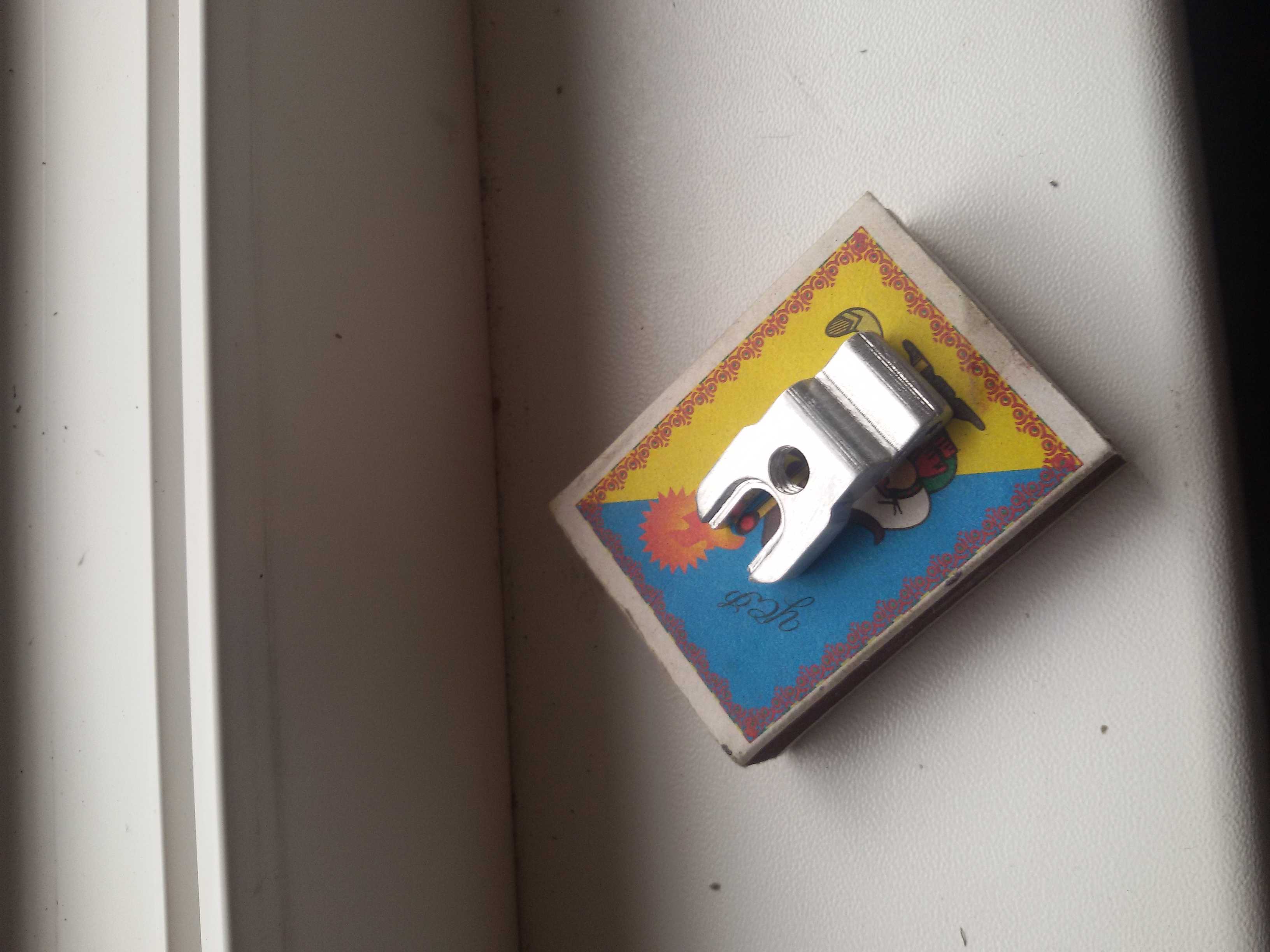

　　不会因为振动出现松脱。叉口的圆弧过渡位置做了R角强化处理，避免应力集中导致的断裂问题，因为在锁紧状态下，叉口根部是整个零件应力最高的区域，过往同类型零件的失效案例中，80%以上的断裂都出现在叉口与主体连接的直角位置，所以设计时特意将该位置的内R角加大到R3以上，同时在三维建模时做了壁厚均匀性校验，保证零件在压铸或者机加工成型时不会出现缩孔、应力残留的问题。零件侧面的防滑竖纹是为了在手动微调时增加摩擦力，当需要手动预压定位时，操作人员可以直接捏住带竖纹的侧面调整压块角度，不需要借助额外工具，竖纹的深度控制在0.3mm，既保证足够的摩擦力，又不会因为纹路过深导致积灰、清理困难的问题。从安装边界来看，

　　该零件的整体转动半径需要在设计阶段做运动仿真校验，保证转动全程不会与周边的其他结构件发生干涉，尤其是在松开状态下，叉口的张开量要足够让被夹持件顺利进出，不会出现刮擦被装夹工件表面的情况。铰接孔的端面需要做倒角处理，方便销轴的装配，同时倒角位置可以存储少量润滑脂，长期使用时减少铰接位置的磨损，延长零件的使用寿命。材质选择上，这类夹持件一般选用45号钢做调质处理，表面做发黑防锈，部分有轻量化需求的场景也会选用锌合金压铸成型，表面做喷塑处理，兼顾强度和成本要求。在实际装配时，铰接销轴的端部需要做轴向限位，一般用卡簧或者轴端挡圈固定，避免销轴窜动导致压块脱落，锁紧位置的限位面需要做淬火处理，提高表面硬度，避免长期反复撞击出现限位面凹陷，导致锁紧位置偏移、压紧力下降的问题。
