80W幅面1600X800激光雕刻设备结构设计

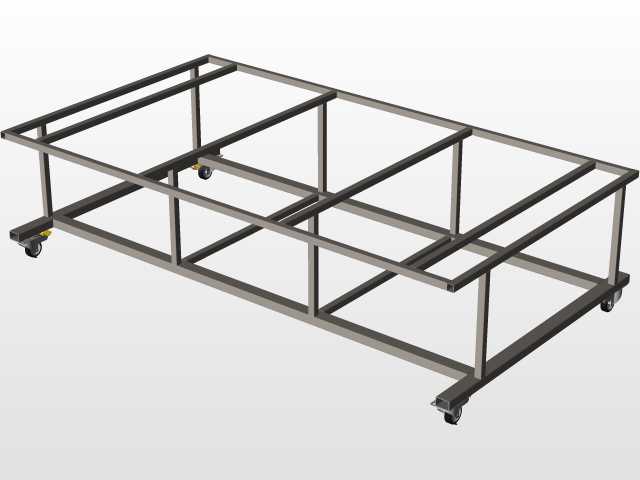

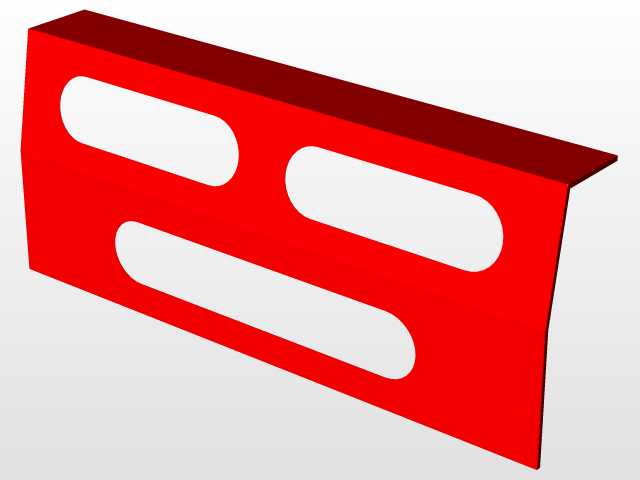

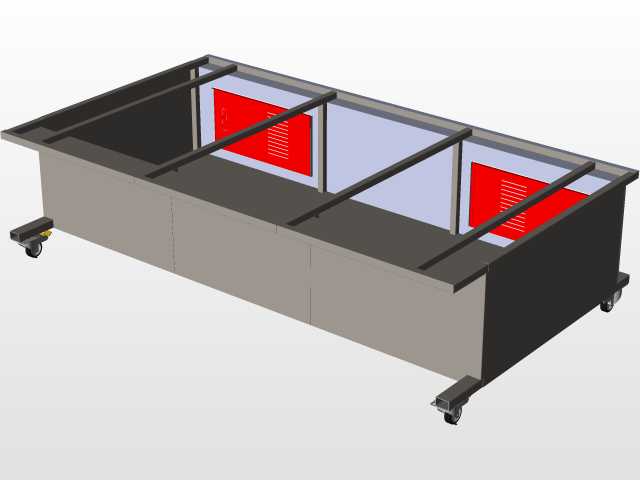

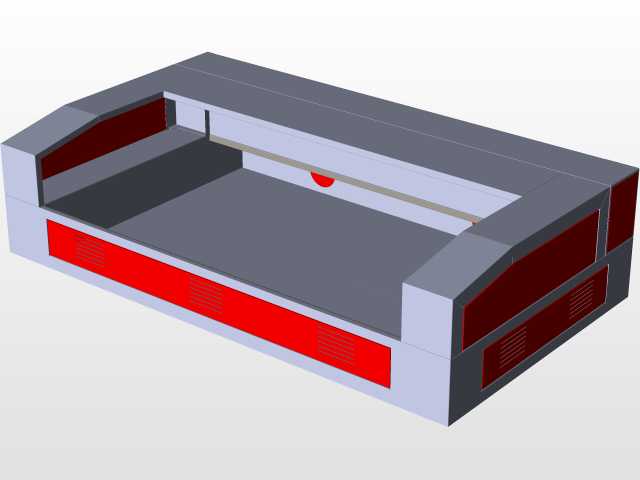

　　这款激光雕刻设备的结构设计，首先围绕中小型加工门店、广告制作工坊、工艺礼品加工车间的日常作业需求展开，日常可覆盖亚克力板切割、双色板标牌雕刻、竹木工艺品表面刻字、皮革面料裁切、纸质模板镂空等常见加工场景，适配加工物料厚度区间覆盖0.5mm到20mm的非金属材质，能满足小批量定制加工、单件打样的常规作业需求，无需额外搭配复杂的辅助工装即可完成多数常规加工任务。从结构布局来看，整机采用分体式钣金焊接机架作为承载主体，机架的侧板、检修门、安装托板均采用折弯成型工艺加工，各拼接位置预留了螺栓连接的安装孔位，既保证了焊接组装后的结构刚性，也为后期的电气元件维护、光路校准预留了足够的操作空间。设备的外形尺寸边界控制在长1600mm、

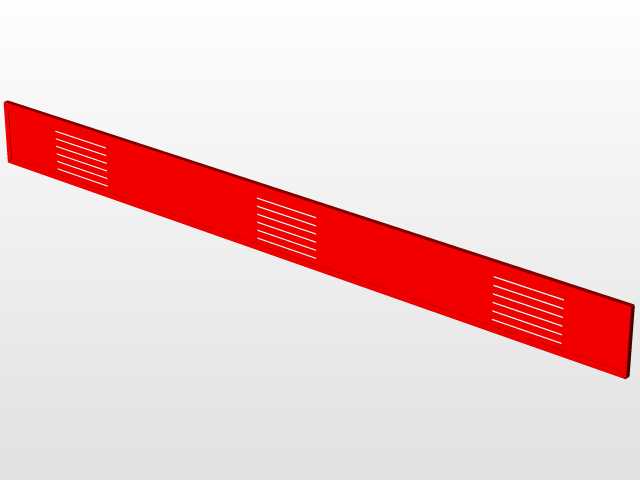

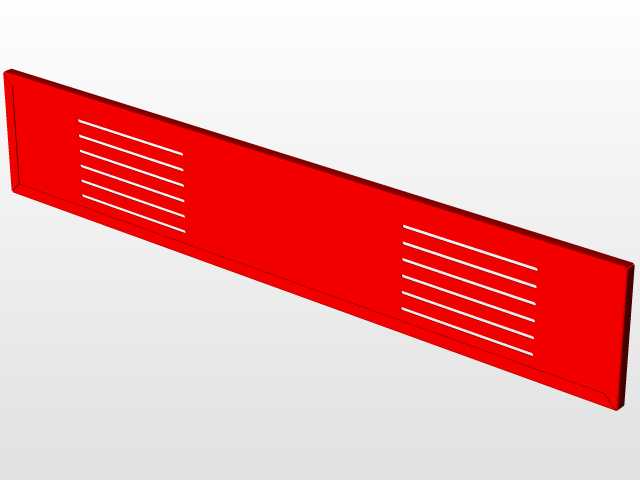

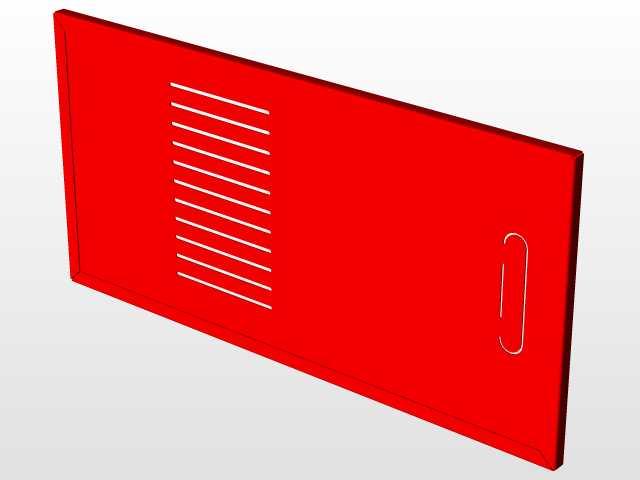

　　宽800mm、高500mm的区间内，安装时仅需预留单侧600mm的检修通道即可，无需占用过大的车间场地，对于面积有限的临街加工门店、小型工作室来说，场地适配性更强，不需要对现有场地做大规模改造即可完成设备进场布置。设计过程中优先考虑了光路系统的安装稳定性，横梁与机架主体的连接位置做了加强筋补强处理，避免激光头高速移动过程中出现机架共振，导致雕刻轨迹偏移、切割面出现锯齿纹的问题。机架侧面的红色检修门采用快拆式铰链结构，日常维护时不需要完全拆卸门板即可触及内部的激光电源、控制线路、气路管路，大幅降低日常运维的操作难度。设备的工作台面采用栅格条支撑结构，栅格条的间距经过反复调整，既能保证加工过程中物料的支撑稳定性，

　　避免薄型板材在加工过程中出现下垂变形，也能减少激光反射对工作台面的损伤，栅格条采用模块化安装设计，长期使用出现烧蚀损伤后可单独更换单根栅格条，不需要整体更换工作台，降低后期使用的维护成本。在电气元件的安装布局上，控制模块、激光电源、高压线路均布置在机架的独立隔舱内，与加工区域做了物理分隔，避免加工过程中产生的烟尘、碎屑进入电气舱造成元件短路、接触不良等故障，隔舱内部预留了走线槽位，所有线路均沿走线槽规整布置，既方便后期故障排查，也能避免线路散乱被运动部件剐蹭造成破损。设备的边角位置均做了圆弧过渡处理，没有尖锐的外凸棱角，避免操作人员上下料过程中被剐蹭受伤，符合机械设备安全设计的基本要求。气路接口布置在设备后侧的下部位置，与排烟接口、

　　电源接口集中排布，方便外接气泵、排烟风机等辅助设备，外接管线不会从设备侧面、正面外凸，不会影响操作人员的上下料操作。激光头的移动导轨安装在横梁的加工基准面上，安装面经过铣削加工保证平面度，导轨安装时做了预紧调整，消除导轨间隙，保证激光头移动过程中的定位精度，重复定位精度可满足常规雕刻、切割作业的公差要求。设备的进料方向采用前后通敞的设计，对于长度超过1600mm的长条形物料，可通过前后开口延伸放置，不需要对物料做截断处理即可完成局部位置的雕刻加工，拓展了设备的加工适配范围。在机架的底部预留了可调脚杯的安装孔位，设备进场安装时可通过调整脚杯高度调平整机，避免地面不平整导致机架受力变形，影响光路的校准精度。整体结构设计没有冗余的装饰性部件，所有结构件均承担对应的功能作用，加工制造难度低，普通钣金加工厂即可完成所有结构件的加工，不需要特殊的加工工艺，组装过程也不需要专用的工装夹具，普通的装配工人按照装配指引即可完成整机组装，适合批量生产制造。
