工业级防盗挂锁结构设计方案

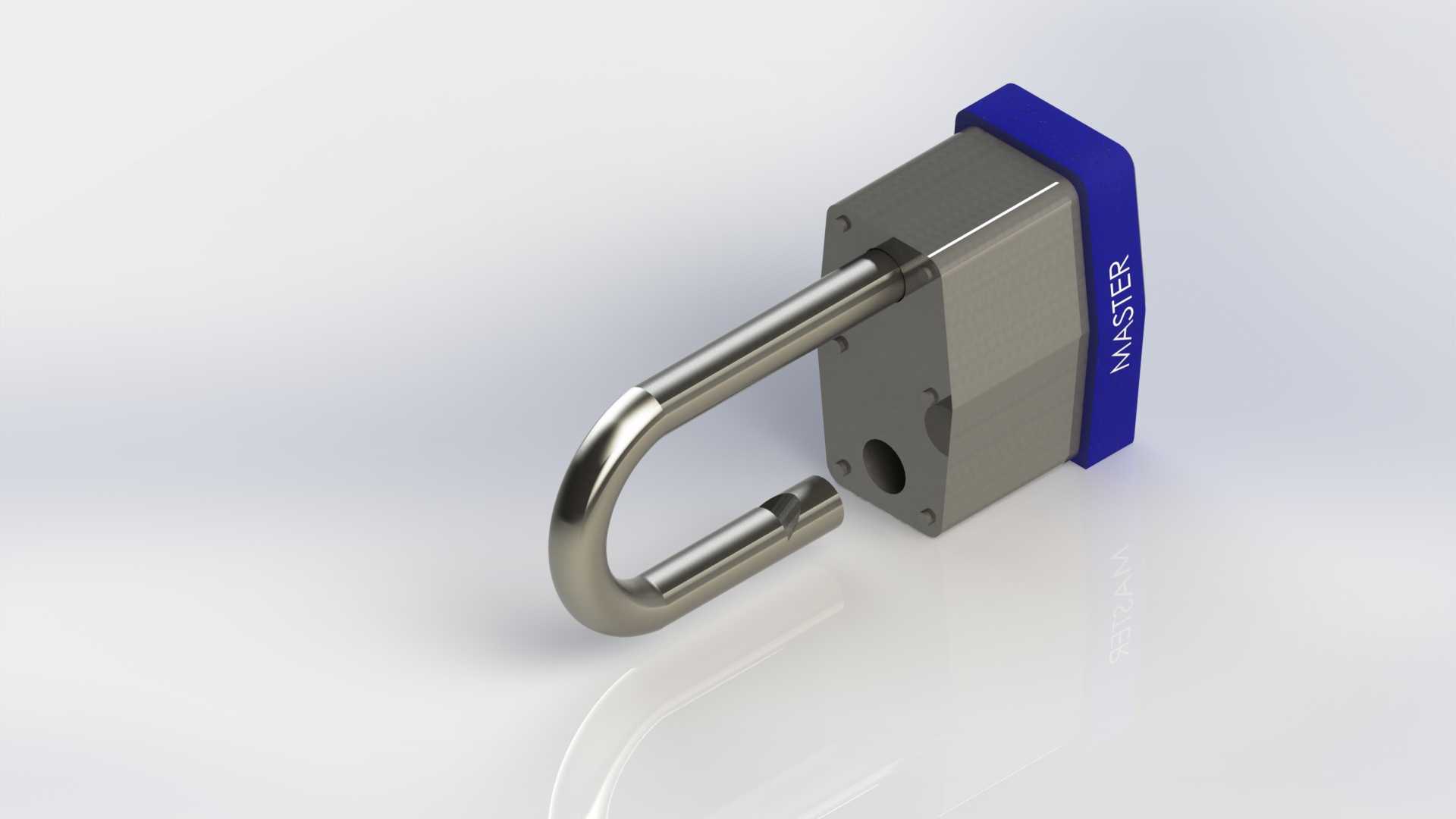

　　这款挂锁的结构设计围绕户外、工业仓储、设备运维等高频使用场景展开，日常作业中，这类挂锁常被用于厂区配电柜锁闭、户外设备箱防护、仓储笼固定、工具箱防盗等场景，需要耐受户外温差变化、轻微磕碰、雨水淋溅等复杂工况，因此结构设计上优先考量了锁体刚性与锁梁抗剪切能力。从结构布局来看，锁体采用方正的块式构型，边角做了小圆弧过渡处理，既避免锐边在使用中剐蹭操作人员，也能减少外力冲击时的应力集中点，锁体一侧设置的蓝色包覆层，一方面是作为品牌标识的承载区域，另一方面也能在锁体磕碰金属柜体时起到缓冲作用，降低漆面脱落与锁体变形的概率。锁梁采用弯折成型的金属圆杆结构，插入锁体的两端做了直径适配的台阶处理，锁闭状态下锁梁与锁体的配合间隙控制在极小范围，

　　既避免灰尘、雨水顺着缝隙渗入锁芯腔，也能减少撬具插入缝隙的操作空间，提升防撬性能。锁体侧面预留的锁芯安装孔位，与内部锁舌机构的安装位做了同轴度公差约束，保证钥匙插拔转动时的顺畅度，不会出现卡滞、偏磨的问题。设计过程中，先从实际使用的受力场景出发，模拟锁梁被剪切、锁体被撞击的受力工况，对锁梁的直径、锁体内部的加强筋布局做了多轮调整：锁梁选用的圆杆直径经过抗剪切力验算，能满足日常民用与普通工业场景的防盗需求，锁体内部在锁梁插入孔的周边设置了加厚的支撑壁，避免外力撬动时锁梁孔开裂导致锁具失效。锁体的外形尺寸控制在成年人单手握持的舒适范围内，锁梁的内空尺寸经过适配，既能穿过常规的锁鼻、柜门搭扣，也不会因为内空过大导致锁闭后旷量过大，

　　产生晃动异响。安装使用时，不需要额外的辅助配件，直接将锁梁穿过被锁物件的搭扣孔，按压锁梁即可完成锁闭，解锁时插入钥匙转动即可弹出锁梁，操作逻辑符合大众使用习惯，不需要额外的学习成本。锁体表面做了哑光金属处理，不容易残留指纹与污渍，长期使用后也不会因为表面磨损出现明显的老旧痕迹，蓝色的侧封边与金属色的锁体形成清晰的视觉区分，在一堆工具或者仓储物料中能快速识别到锁具位置，减少找钥匙开锁的时间。从结构细节来看，锁梁与锁体的配合处做了倒角导向，锁梁插入时不需要精准对位就能顺利滑入锁孔，戴劳保手套操作时也能快速完成锁闭动作，适配工业场景下操作人员佩戴防护手套的使用习惯。锁体底部没有多余的凸起结构，放置在工作台面或者工具箱内时不会剐蹭其他物件，

　　整体构型紧凑，不会占用过多的收纳空间。内部锁舌的卡位结构采用了双向卡位设计，锁梁的两个插入端都有对应的锁舌卡位，相比单卡位的挂锁，抗撬动能力提升明显，即便一侧的卡位被外力破坏，另一侧的卡位仍然能保持锁闭状态，提升安全防护等级。锁芯腔的周边做了挡边结构，能阻挡雨水顺着锁芯孔流入锁体内部，避免内部弹簧、锁舌零件因为锈蚀出现卡滞，适配户外露天使用的工况。
