内燃机活塞高精度三维结构设计作品

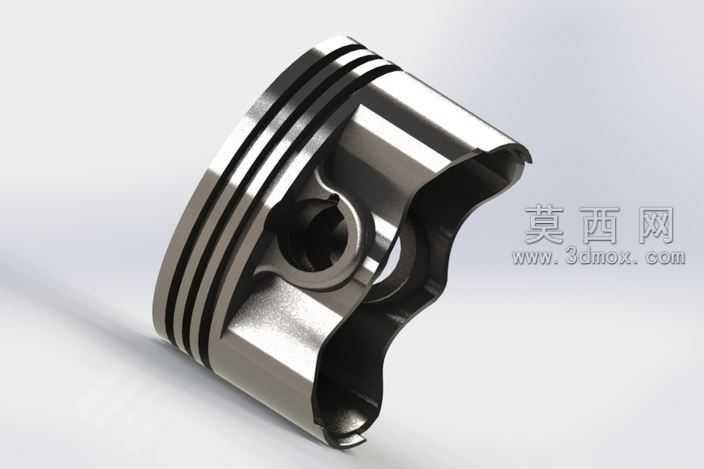

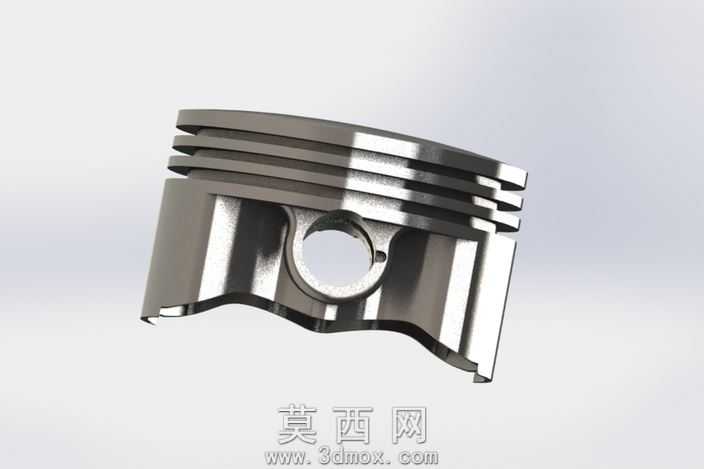

本作品为内燃机核心往复运动部件活塞的三维参数化设计成果，建模阶段以实际内燃机活塞的工程尺寸为基准，采用自顶向下的建模逻辑完成整体结构搭建。首先绘制活塞头部的截面轮廓，通过旋转特征生成活塞基体，精准还原活塞顶部的燃烧室适配曲面，保证曲面曲率与实际燃烧室匹配度符合工程设计要求；随后针对活塞环槽区域，采用多组切除拉伸特征依次加工出三道环槽，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽侧的倒角参数均严格参照内燃机活塞的通用设计规范，确保环组安装后具备良好的密封与刮油性能。针对活塞销座区域，通过凸台拉伸、异型孔向导特征完成销孔的加工，同时对销座与活塞主体的连接区域做平滑过渡处理，避免应力集中问题，销孔内部的卡环槽结构也通过环形切除特征完整还原，保证活塞销的轴向限位结构完整。活塞裙部采用变椭圆截面设计，建模过程中通过多截面放样特征实现裙部型线的渐变过渡，还原实际工作状态下裙部的热变形适配结构，裙部的缺口区域通过曲面切除完成，兼顾结构轻量化与运动避位需求。材质与渲染阶段，为模型赋予高抛光合金钢材质，调整金属材质的反射率、粗糙度参数，还原活塞加工后的金属光泽与表面质感，同时添加柔和的环境光与定向光源，突出活塞环槽、销孔等区域的结构细节，渲染输出的效果图清晰展现各部分结构的衔接关系。整体设计过程中充分考虑活塞的工作工况，在结构上保证头部的耐热强度、裙部的导向性能以及销座的承载能力，各特征参数可根据不同排量的内燃机需求进行参数化调整，具备较高的工程参考价值，可用于内燃机结构教学、动力系统装配模拟以及相关零部件的设计验证工作。
