电缆连接测试设备三维结构设计

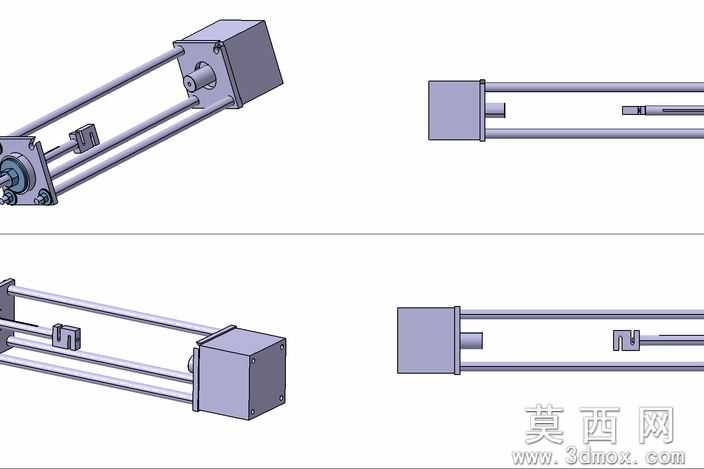

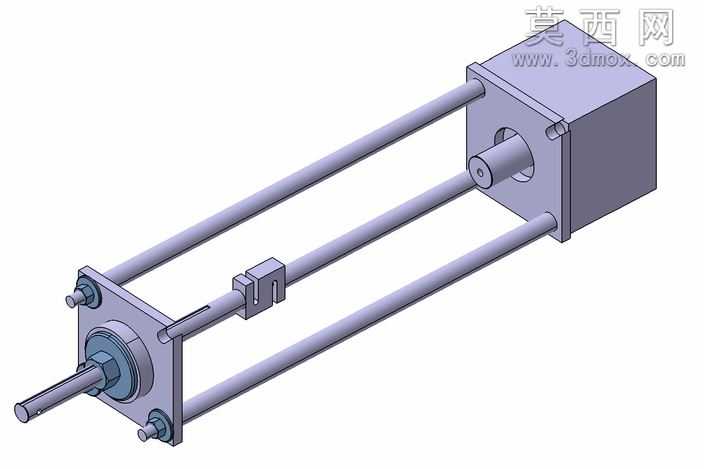

本模型为电缆连接测试设备的三维结构设计，采用CATIA软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原。模型整体采用长条形卧式布局，主体由方形功能箱体、三根平行导向光轴、端部安装法兰座、滑动测试模组以及伸出式对接轴结构组成，各部件间的装配关系清晰明确，所有配合面均按照实际装配公差要求进行建模约束，可直接用于后续的工程图导出与装配干涉校验。材质渲染方面，对设备不同功能部件进行了区分化材质赋予，导向光轴采用抛光金属材质模拟镀铬光杆的金属光泽与光滑表面特性，方形箱体与端部法兰座采用哑光灰铸铁材质表现设备主体的厚重质感，滑动测试模组与对接轴采用合金结构钢材质，还原加工后金属零件的细腻表面纹理，各部件的倒角、螺纹孔、安装定位孔等细节特征均完整保留，未进行过度简化处理。结构设计上，三根平行导向光轴两端分别与端部法兰座、方形功能箱体进行刚性连接，为滑动测试模组提供稳定的直线运动导向，保证测试过程中对接动作的同轴度精度；端部法兰座上设置有均匀分布的锁紧螺栓结构，用于将测试端与待测电缆接头进行精准定位锁紧，避免测试过程中出现连接松动影响检测结果；滑动测试模组可沿导向光轴进行轴向滑动，模拟电缆接头的插拔对接动作，模组上设置有定位锁紧结构，可在测试行程内任意位置进行固定，满足不同长度规格电缆的连接测试需求；方形功能箱体内部预留有测试电路、传感元件的安装空间，箱体侧面设置有轴孔结构用于伸出驱动对接轴，对接轴与滑动模组配合完成电缆连接后的导通、耐压等性能测试动作。设计思路围绕电缆连接测试的实际工况展开，整体结构兼顾刚性与运动灵活性，既保证测试过程中设备的结构稳定性，又可实现快速对接、定位锁紧的测试操作需求，模型可用于电缆测试设备的结构优化、教学演示以及同类检测设备的设计参考，所有结构特征均具备实际生产加工可行性，无冗余设计结构。
