螺旋锥齿冠轮传动结构设计

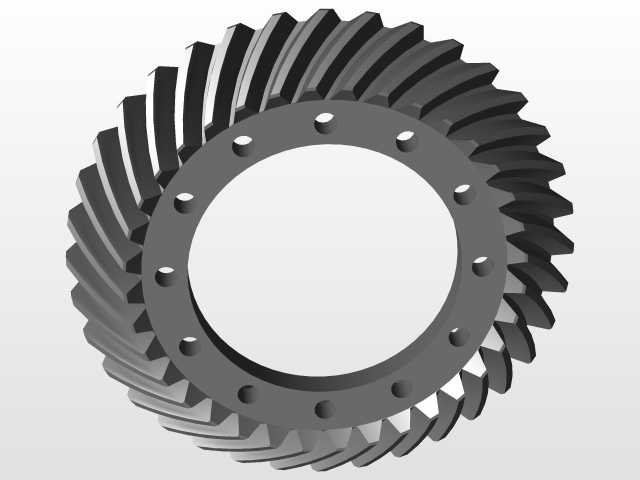

　　在重载传动工况的布局设计里，这类螺旋齿向的冠轮常作为差速传动、正交轴动力传递的核心从动件，匹配对应的主动小锥齿轮完成相交轴之间的扭矩换向传输，常见于工程车辆驱动桥、重型机床分度机构、农机传动箱这类需要大传动比、高承载能力的传动场景中。从结构设计逻辑来看，该冠轮采用螺旋渐开线齿形，相比直齿锥齿轮，其齿面啮合过程是逐步接触再逐步脱离的，重合度更高，传动过程中冲击载荷更小，运行噪音更低，能承受的瞬时过载能力也更强，适配中高速、大扭矩的持续传动工况。轮体的安装基准面为内孔圆柱面与端面贴合面，沿安装端周向均匀布置的12个螺栓过孔，用于将轮体与连接法兰、差速器壳体或者输出轴法兰完成刚性锁紧，

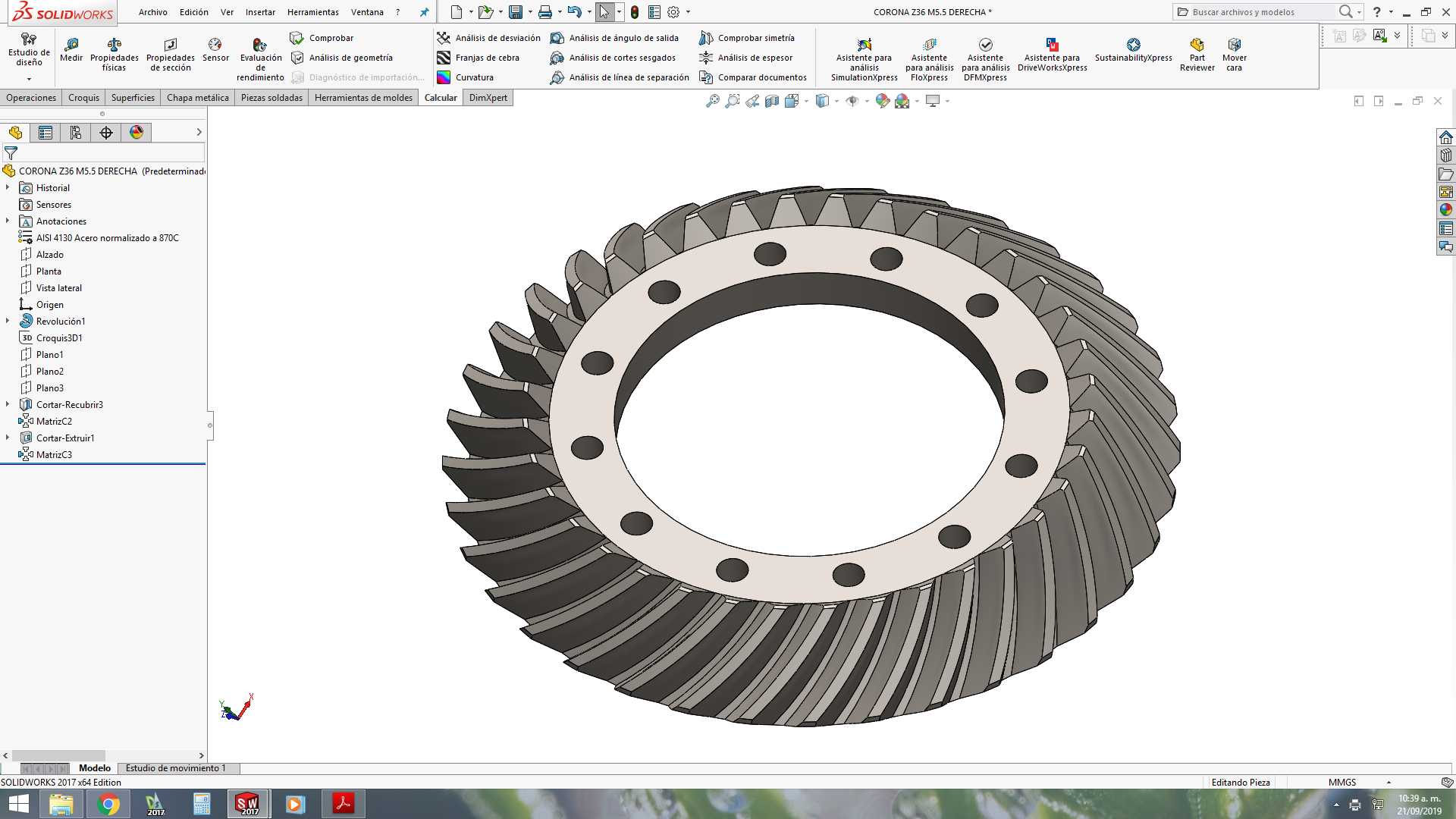

　　孔位的分度精度直接决定了齿轮安装后的径向跳动与端面跳动量，建模过程中需要严格控制孔位的位置度公差，避免装配后出现齿面偏载、啮合间隙不均的问题。齿部的螺旋角设计是这类零件的核心参数，建模时需要先完成齿坯的基体造型，确定齿顶圆、齿根圆、安装距、节锥角等基础边界尺寸，再通过渐开线齿廓方程结合螺旋线引导线完成单齿的扫掠成型，之后通过圆周阵列完成全部轮齿的构建，过程中需要反复校验齿面的啮合间隙、接触斑点位置，确保和配对小齿轮装配后，齿面接触区落在齿面中部区域，避免出现边缘接触导致的早期磨损。从安装边界来看，轮体的内孔直径决定了适配的连接轴径或者法兰凸台尺寸，轮缘的外径尺寸需要匹配传动箱的内部腔体空间，避免运转过程中轮齿和箱体内壁、

　　周边其他结构件发生运动干涉，齿宽的设计则结合传递扭矩的大小做匹配，过窄的齿宽会导致单位齿面载荷过大加剧磨损，过宽的齿宽则会提升加工难度，同时容易出现装配误差导致的齿面载荷分布不均。这类冠轮在实际应用中，通常需要和配对齿轮做配对研磨，保证啮合精度，三维建模阶段就需要预留出热处理后的变形补偿量，以及齿面精加工的余量，避免后续加工完成后尺寸超差。在传动系统选型阶段，这类冠轮的齿数、模数直接决定了传动比的大小，Z36的齿数搭配对应模数的主动轮，可以实现固定的减速比，满足设备输出端的转速与扭矩需求，建模时需要严格保证齿形参数的准确性，因为螺旋锥齿轮的齿面是空间曲面，参数偏差会直接导致无法正常啮合，甚至出现卡滞、断齿的失效问题。

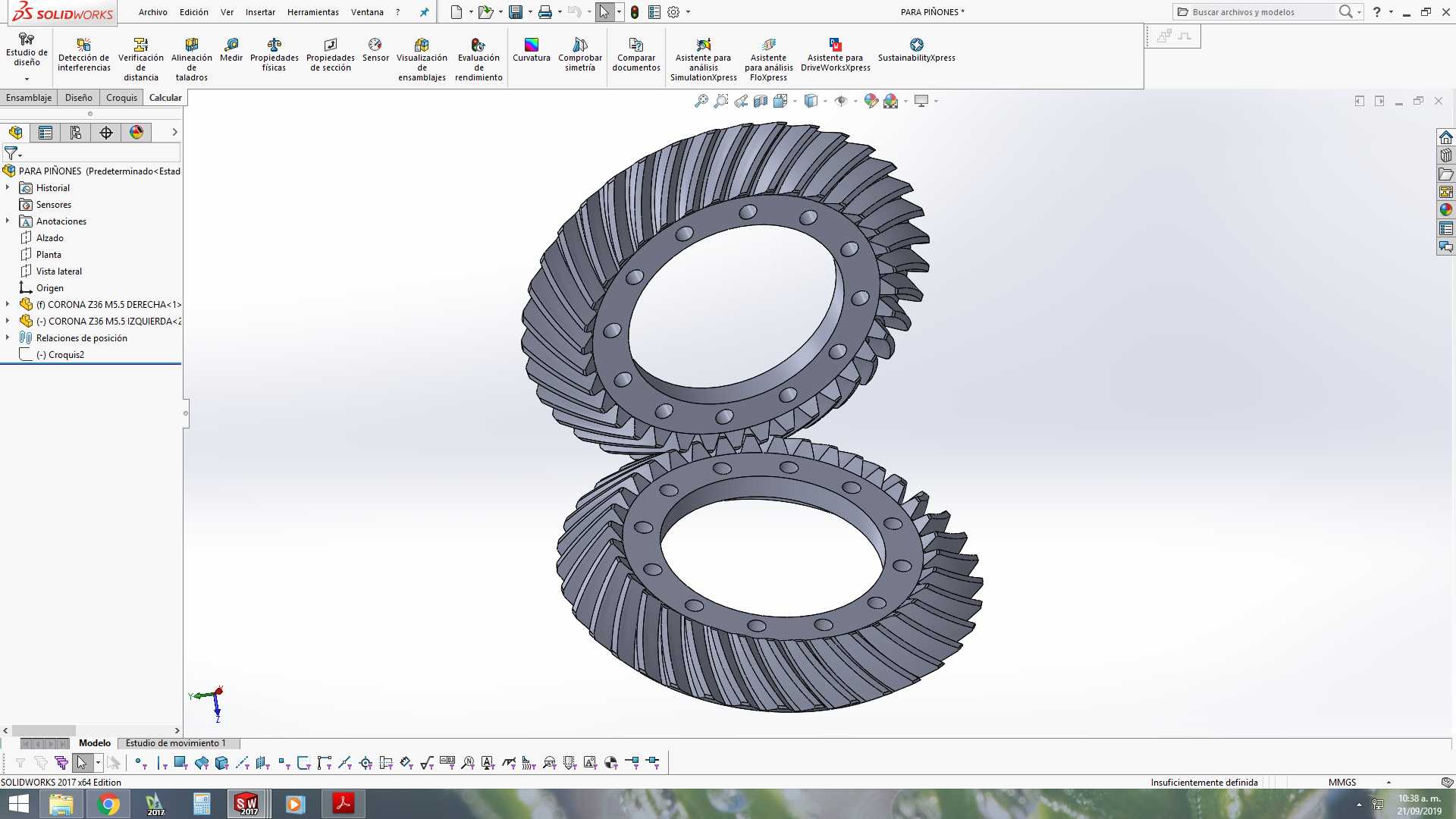

　　轮体的辐板部分采用等厚设计，在保证整体结构刚性的前提下尽可能降低轮体自重，减少运转过程中的转动惯量，提升传动系统的响应速度，周向布置的安装孔采用沉孔设计的话可以容纳螺栓头，避免螺栓突出端面影响装配贴合度，不过从当前模型结构来看，通孔设计适配不同长度的锁紧螺栓，通用性更强。在做整机传动布局时，需要预留出冠轮的轴向调整间隙，通过调整垫片的厚度来控制啮合侧隙，保证不同工况温度下，齿轮热胀冷缩后仍能保持合适的啮合间隙，不会出现卡滞或者间隙过大导致的冲击问题。这类零件的三维模型在做虚拟装配验证时，不仅要检查静态的装配干涉，还要做运动仿真，模拟整个传动过程中轮齿的啮合状态，验证不同转角位置的齿侧间隙变化，排查是否存在干涉、碰撞的问题，为后续的零件加工、装配调试提供准确的数字模型依据，减少物理样机的试错成本。
