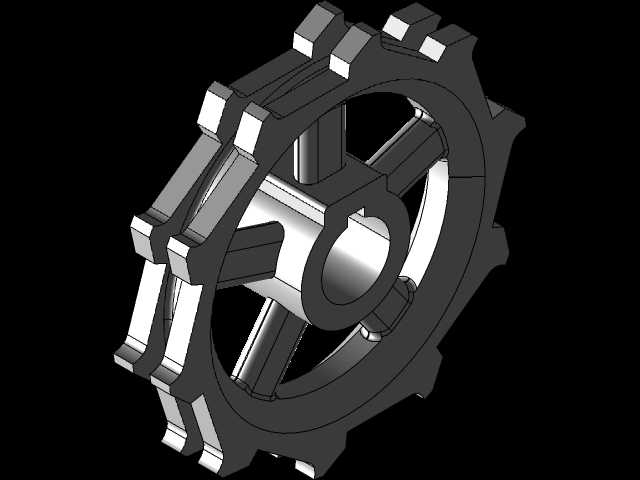

这类带双排啮合齿的链轮,主要适配小节距精密传动链条,常见于轻工自动化输送线、小型包装设备进给机构、纺织机械牵伸传动单元这类对传动同步性有一定要求的场景,和普通单排链轮相比,双排齿结构能分摊单齿啮合的接触应力,在同等中心距、同等传动扭矩需求下,轮体整体厚度可以控制得更紧凑,不会过度占用安装腔的轴向空间。从结构细节来看,轮缘的齿形是按照配套链条的滚子直径、节距参数做的适配修形,齿侧的间隙预留考虑了链条长期磨损后的伸长量,避免运行中出现卡滞、跳齿的问题;齿根位置做了小圆弧过渡,没有尖锐的应力集中棱边,能降低交变载荷下的齿根疲劳断裂风险,这一点在频繁正反转的传动工位尤其重要,很多早期失效的链轮都是因为齿根圆角处理不到位,
运行两三个月就出现裂纹。轮辐部分采用了三辐条的对称结构,没有做成整幅板式,一方面是为了减轻轮体自身的转动惯量,让传动启停过程更平顺,减少伺服驱动端的动态负载,另一方面辐条之间的镂空空间也方便日常运维时观察内部轴端的固定件状态,不用完全拆解护罩就能检查键连接是否松动、轴端挡圈有没有移位。中心的安装孔是带键槽的通孔设计,键槽的尺寸公差按照过渡配合的要求做了设定,装配时不需要额外修配就能和对应直径的传动轴实现周向固定,孔的两端都做了倒角引导,方便压装的时候对准轴端,不会刮伤轴的配合表面;轮毂部分的轴向长度比轮缘的总厚度略小,安装时两端可以留出垫片或者挡圈的放置空间,保证轮体轴向定位后不会和两侧的机架墙板发生摩擦。设计这类链轮的时候,
首先要确认的是配套链条的排距参数,双排齿的两个齿圈之间的槽宽必须和链条的内节内宽、排距完全匹配,槽的侧壁要做平行度管控,不然链条运行时会出现偏磨,一侧滚子磨损过快的问题;其次是齿顶的形状,不能做成尖锐的直角,要做小平面或者圆弧倒角,避免链条啮合入齿时和齿顶发生刚性撞击,降低运行的噪音。从安装边界来看,轮体的最大外径是按照10齿的节圆直径加上齿顶高计算的,安装时要保证轮齿和链条的啮合包角不小于120度,中心距的调整范围要预留出至少两个链节的长度,方便后期张紧调整;轴向的安装空间需要比轮缘总厚度多留出5到8毫米的间隙,用来放置两侧的挡链板,防止链条运行过程中出现轴向窜动脱链。另外,
轮体的材质一般选用工程尼龙或者铸锡青铜做轻量化设计的时候,要核算齿面的接触压强,不能超过材料的许用接触应力,如果是用在有一定腐蚀的工况,比如食品加工输送线,还要考虑材料的耐清洗腐蚀性能,中心孔的位置可以镶嵌金属衬套,避免频繁拆装的时候磨损安装孔的配合面。和同规格的齿轮传动相比,这种链轮的传动中心距范围更灵活,不需要严格的中心距公差管控,安装调试的难度更低,而且在多尘、缺少持续润滑的工况下,传动的可靠性比开式齿轮更高,不容易因为粉尘进入啮合面出现快速磨粒磨损。在做三维建模的时候,齿形的生成要严格按照链传动的设计规范来,不能用渐开线齿轮的齿形去替代,每个齿的周向节距误差要控制在0.02毫米以内,不然运行时会出现周期性的传动速度波动,影响末端工位的定位精度;辐条和轮毂、轮缘的连接位置要做圆角过渡,不能直接直角相接,不然铸造或者注塑成型的时候容易出现缩孔缺陷,影响整体的结构强度。
