轮盘联动式锁止机构三维结构设计

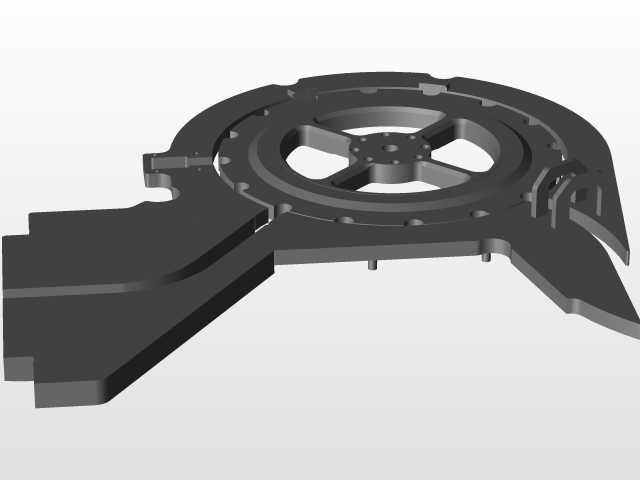

　　在日常接触的工业锁具、舱门锁紧、工装快换机构场景里，这类带轮盘联动的锁止结构出镜率不低，很多人第一次拆这类结构的时候，容易把注意力全放在带辐条的轮盘上，忽略了拨叉与锁舌的联动逻辑，实际做结构适配的时候，往往就是这些容易被忽略的细节决定了整套机构的锁紧可靠性。先从实际安装场景说，这类结构常被用在设备侧舱门、检修口盖板、小型工装夹具的快锁位置，不需要额外配套锁具支架，本身的轮盘基座就可以直接通过周圈的沉头孔固定在安装基体上，安装面的平面度要求控制在0.1mm以内，避免锁紧时轮盘卡滞。轮盘部分采用四辐条镂空设计，不是为了减重做的造型，核心是在保证轮盘径向刚度的前提下，给拨叉的转动留出足够的避让空间，轮盘中心的安装孔带六个均布的螺丝孔位，

　　既可以直接固定转轴，也能外接操作手柄，适配手动扳动或者气动拨杆驱动两种操作模式。和轮盘啮合的拨叉结构，末端做了弧形贴合面，和轮盘外缘的齿槽完全匹配，转动轮盘的时候，拨叉会沿着固定销轴做定轴转动，带动另一端的锁舌完成伸出或者收回动作，锁舌的行程刚好卡在安装基体的锁扣槽内，伸出量设计为8mm，既保证锁紧时不会因为振动脱出，也不会因为行程过大导致锁舌和锁扣磕碰磨损。设计这类结构的时候，首先要确认的是安装边界：轮盘的最大回转直径是120mm，拨叉转动时的最大外伸尺寸距离轮盘中心145mm，锁舌部分的安装槽宽度需要预留22mm，深度方向要留出15mm的容纳空间，避免锁舌收回时和基体结构干涉。很多新手做这类结构建模的时候，

　　容易把轮盘和拨叉的啮合间隙做太小，实际装配的时候因为加工公差累积，会出现转动卡滞甚至咬死的问题，正常设计时间隙要控制在0.15-0.2mm之间，既不会因为间隙过大出现锁紧晃动，也能保证加工后顺利装配。另外锁舌的侧面做了15度的导入斜角，在舱门关闭的时候，即使锁舌和锁扣有2mm以内的位置偏差，也能顺着斜面顺利滑入锁扣位置，不需要操作人员反复对位调整，这一点在户外设备、重型舱门的应用场景里尤其实用，毕竟现场操作的时候很难保证每次对位都完全精准。还有轮盘周圈的缺口设计，不是随意排布的，每个缺口对应一个锁紧档位，配套的弹性顶珠可以卡在缺口里，给操作人员清晰的档位反馈，同时避免设备运行时因为振动导致轮盘自行转动松脱，

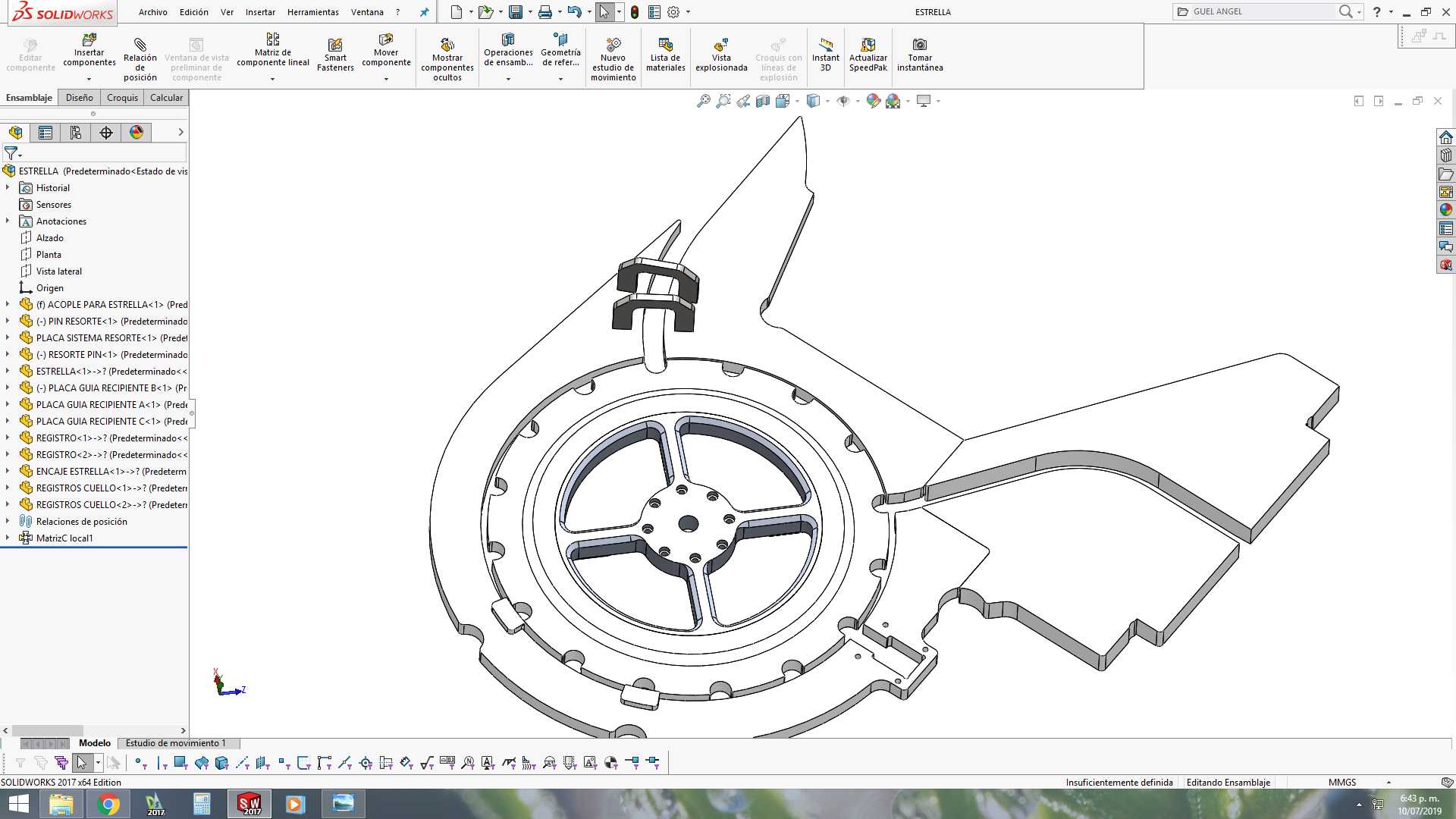

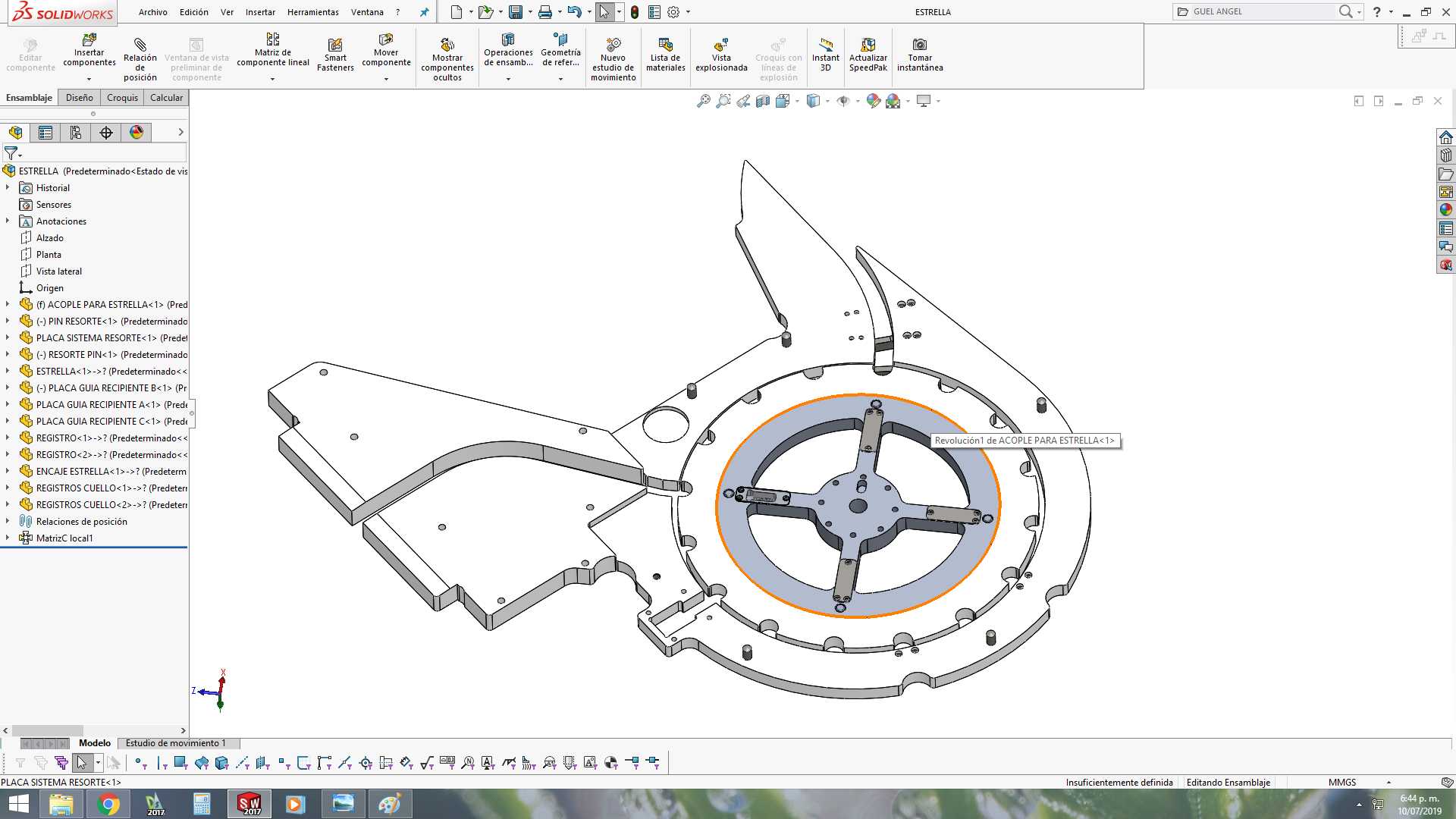

　　顶珠的弹簧预紧力调整到15N即可，既不会因为太松失去定位效果，也不会因为太紧导致操作扳动力过大。从结构受力角度看，轮盘的辐条厚度设计为6mm，材料选用常用的45号钢调质处理的话，完全可以承受200N的扳动力不会出现变形，拨叉的销轴位置做了加厚处理，厚度达到10mm，避免频繁转动后销轴孔出现磨损旷量，整套结构没有复杂的曲面特征，不管是数控铣加工还是开模冲压都能顺利生产，加工成本控制在比较低的区间，适合批量配套在各类需要快开快锁的设备上。实际做三维建模的时候，要特别注意运动仿真的干涉检查，尤其是轮盘转动到极限位置时，拨叉和轮盘辐条的间隙、锁舌和安装槽的间隙，都要逐一核对，很多人建模的时候只看初始位置的装配关系，没做全行程的干涉检查，实际加工出来才发现转到一半就卡壳，还要返工修配，反而耽误项目进度。另外这类结构如果用在有防尘防水要求的场景，只需要在轮盘转轴位置加装一个橡胶密封圈，在锁舌的滑动槽位置加一个防尘毛毡，就能满足IP54的防护要求，不需要对整体结构做太大改动，适配性比较强。
