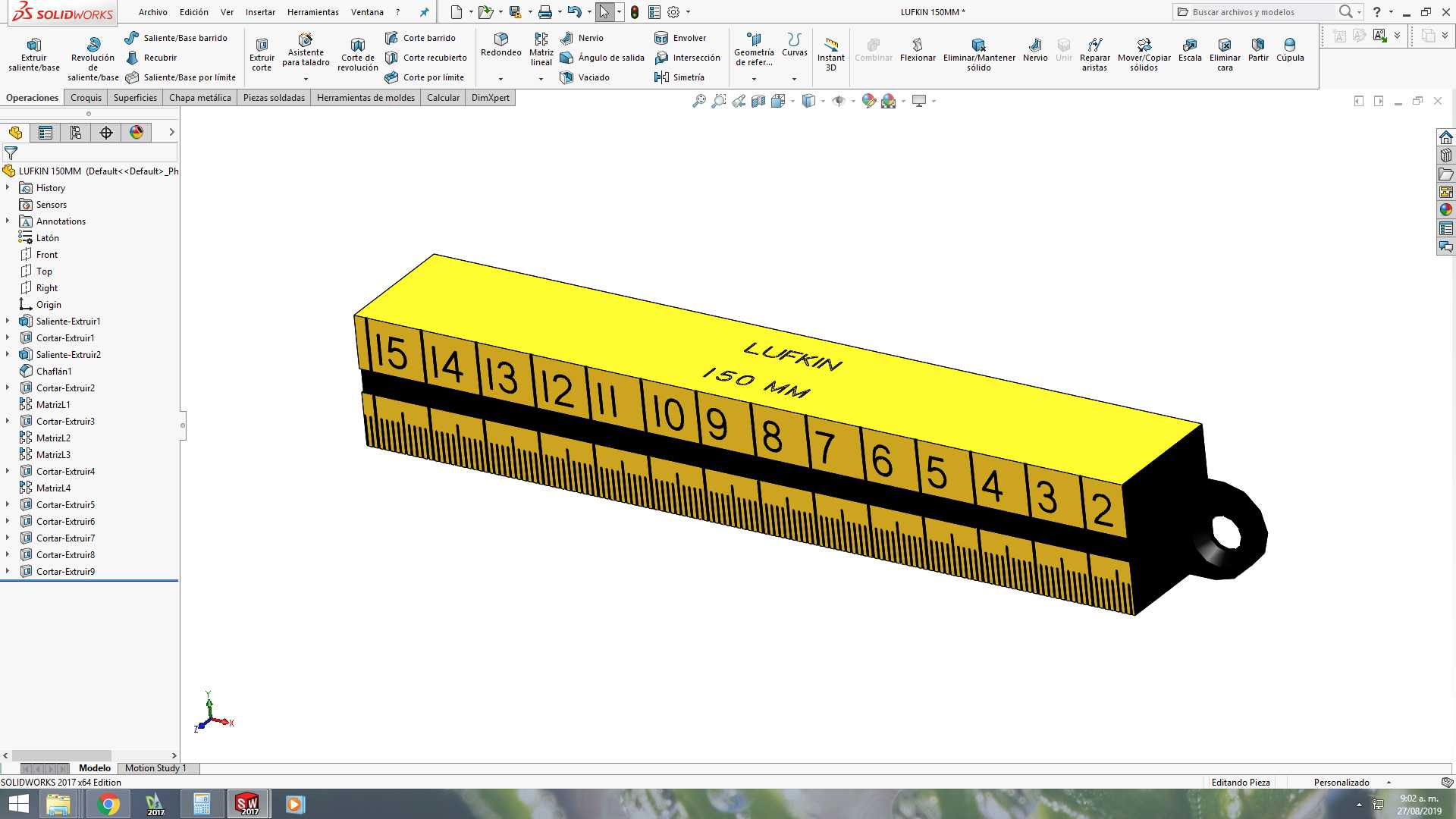

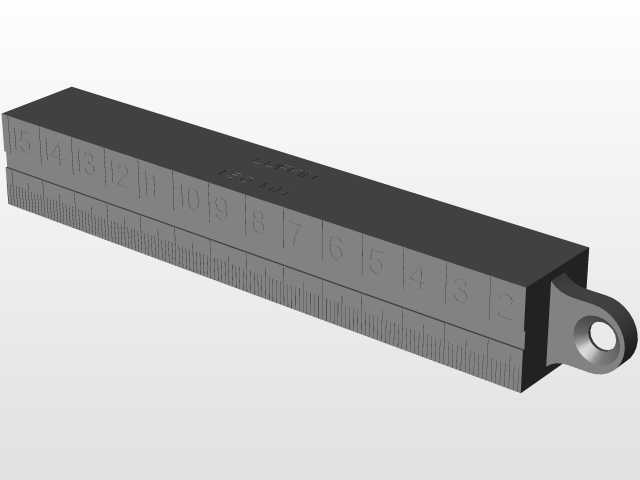

150mm量程LUFKIN款便携盒尺三维结构

　　尺带拉出后靠外壳内部的簧片结构实现自动回卷，回卷阻尼做了适配短尺带的调校，不会因为回卷速度太快打弯尺带头部的定位钩。设计的时候首先考虑的是尺身的握持手感，外壳的边角都做了R2的圆角过渡，单手握持的时候食指可以搭在尺身上表面，拇指刚好能碰到尺带锁止键，锁止键的按压行程做了1.5mm的设定，按下去之后能牢牢卡住尺带，不会因为测量时的轻微拉扯出现尺带回缩的情况，松开之后尺带能顺畅回卷，没有卡滞感。尺带的厚度选了0.12mm的弹簧钢基材，表面做了镀黄锌处理，防锈能力能满足车间多油污、多切削液的使用环境，尺带的宽度做了8mm的设定，拉出到最大量程的时候尺带不会因为自重弯折，悬空10cm的位置下垂量控制在2mm以内，保证单人测量的时候读数准确。日常机加工巡检、现场测绘、设备安装调试的场景里，随身带一把量程合适的盒尺是一线技术人员的标配，这款150mm量程的便携盒尺，就是针对狭小空间测量、随身轻量携带的需求做的结构设计。先从实际使用场景说，很多设备内部的安装间隙、小型工件的快速尺寸核验，不需要拉出太长的尺带，短量程的盒尺尺身更短，揣在工装口袋里不会硌腿，也不会因为尺身过长在狭窄的设备舱里卡滞。这款盒尺的尺身做了方正的硬质外壳设计，外壳端部做了挂孔结构，平时不用的时候可以挂在工具包挂点上，避免和其他工具混放刮花尺带刻度。尺带的刻度做了双面蚀刻处理，正面是毫米级刻度，从0到150mm整段覆盖，每厘米位置做了加粗的数字标识，数字采用凹印填漆工艺，长期摩擦也不会掉漆，

　　外壳的尺寸做了严格的边界控制，整体长度控制在165mm，宽度25mm，厚度18mm，这个尺寸刚好能放进工装上衣的胸袋里，不会突出太多影响弯腰操作，外壳端部的挂孔内径做了6mm，能适配市面上绝大多数的工具挂绳、快挂扣，挂在腰带上的时候也不会晃荡影响走动。尺头的定位钩做了活动式结构，活动间隙刚好补偿钩头本身的厚度，不管是顶着工件端面测量内尺寸，还是勾着工件边缘测量外尺寸，读数都能保证精度，钩头的边缘做了倒角处理，不会刮伤工件的已加工表面，也不会勾到工作服的纤维。内部的卷簧做了等强度设计，整个回卷过程的拉力保持均匀，不会出现刚拉出的时候拉力太大、快收完的时候拉力太小收不回去的情况，卷簧的材质选用了65Mn弹簧钢，经过淬火回火处理，

　　疲劳寿命能满足上万次的拉伸回卷循环，日常使用三到五年不会出现簧片失效的问题。外壳的材质选用了ABS工程塑料，表面做了细磨砂处理，手上沾了切削液或者油污的时候也不会打滑，外壳的合缝位置做了超声波焊接，密封等级能达到IP54，日常车间里的粉尘、轻微的切削液飞溅都不会进到壳体内影响卷簧和尺带的正常工作。很多一线测量人员都有过盒尺掉在地上摔坏的经历，这款盒尺的外壳四个角都做了加厚的加强筋，1.2米高度自由掉落到水泥地面上，外壳不会开裂，内部的尺带和卷簧也不会出现错位，尺带出口的位置做了尼龙耐磨衬套，尺带反复拉出收回的时候不会磨坏外壳的出口位置，也不会因为长期摩擦把尺带的刻度磨花。在做三维建模的时候，首先把尺带的刻度排布做了1:1的还原，

　　每个刻度线的宽度、数字的字体大小都和实物保持一致，方便后续做结构验证的时候直接模拟读数视角，检查数字标识会不会被尺身结构遮挡，锁止键的位置做了人机工程校核，不同手型的人握持的时候拇指都能轻松触碰到，不需要刻意调整手型。内部的卷簧安装槽做了限位结构，卷簧装进去之后不会在壳体内窜动，尺带和卷簧的连接位置做了卡扣固定，不需要用铆钉连接，装配的时候更方便，后期如果尺带出现损坏也能快速更换，不需要整个尺报废。挂孔的位置做了加厚处理，挂在工具包上反复拉扯也不会出现开裂，挂孔的边缘做了光滑的圆角，不会磨断挂绳。针对现场使用的常见痛点，还在尺身的上表面做了品牌标识的蚀刻区域，标识做了凹陷处理，不会因为长期摩擦磨掉品牌字样，尺身的侧面做了防滑的细纹，冬天戴薄劳保手套操作的时候也能稳稳拿住，不会滑落。这款短量程盒尺的定位就是随身快速测量工具，弥补了长钢卷尺尺身过大、游标卡尺携带不便的空白，在设备维保、小件加工、家装测量、学生金工实习这些场景里都非常适用，建模的时候所有的配合间隙都按照实际生产的公差做了设定，尺带和出口衬套的间隙控制在0.2mm，既保证尺带能顺畅滑动，又不会有太大的间隙让粉尘进到壳体内部，锁止键和壳体的配合间隙做了0.15mm，按压的时候没有松垮的晃动感，反馈清晰。
