螺旋槽式颗粒物料输送装置结构设计

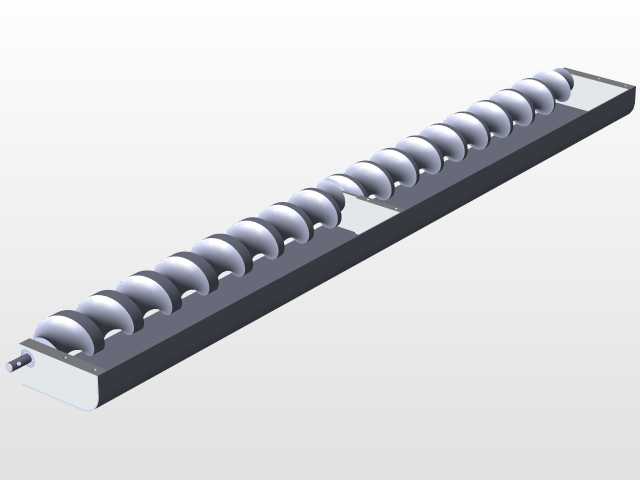

　　在散料连续输送的作业场景里，这类带内置螺旋叶片的长槽型输送结构，常被用于小粒径颗粒、粉状物料的水平定向转运，适配食品加工、精细化工、医药原料生产等对物料输送均匀度有要求的工位，相比开放式皮带输送，封闭槽体的结构能避免物料洒落、外界杂质混入输送链路，也能减少粉状物料在转运过程中的扬尘问题，适配洁净度要求较高的生产车间布局。从结构设计逻辑来看，整个装置采用长条形U型截面槽体作为承载外壳，槽体两端设置端盖支撑内置的螺旋轴，螺旋轴上连续排布的等距螺旋叶片，在轴体转动时会推动槽内物料沿着轴向持续移动，叶片与槽体内壁预留的均匀间隙，既避免叶片转动时剐蹭槽壁产生卡滞，也能减少物料在槽底的残留堆积，针对流动性一般的易结块物料，

　　叶片边缘做了小角度的倒角处理，转动过程中能对结块物料起到轻微的打散作用，避免物料架桥堵塞输送通道。安装边界上，这类输送装置的槽体为整体式焊接结构，槽体外侧预留了多组安装支耳，可直接通过螺栓固定在生产线的设备机架上，支耳的位置对应槽体的受力加强筋位置，避免满负载运行时槽体出现形变，两端的轴伸端预留了标准的联轴器连接位，可直接匹配不同功率的减速驱动单元，不需要额外做转接法兰设计，槽体顶部预留了快开式的观察盖板，日常运维时不需要拆解整个槽体就能观察内部物料输送状态，清理残留物料时也能快速开盖操作，降低日常维护的工作量。实际选型适配时，这类结构的输送量可通过调整螺旋轴的转速、叶片的螺距参数来适配不同的产能需求，针对磨琢性较强的物料，

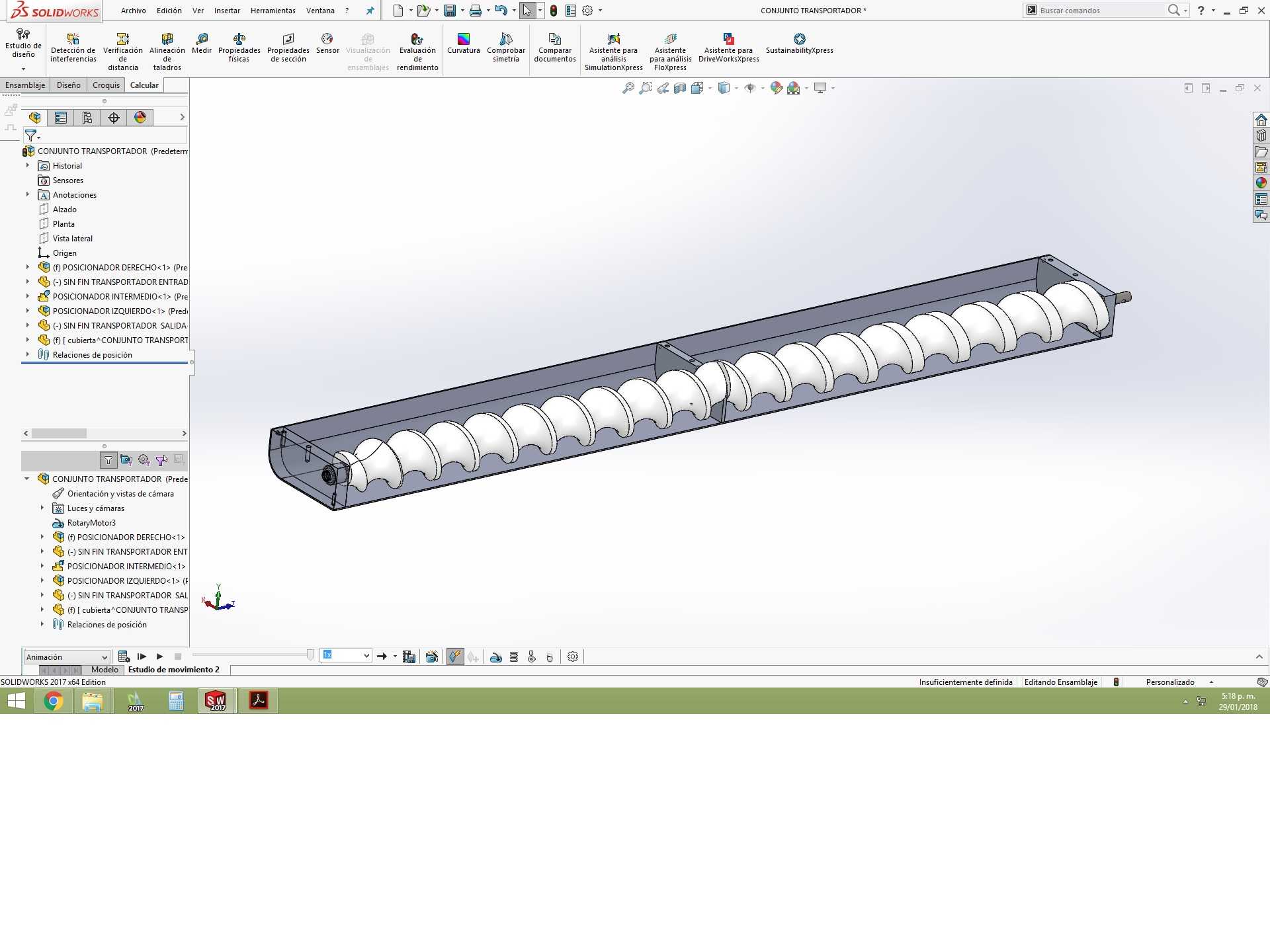

　　可在槽体内壁加装可更换的耐磨衬板，叶片表面做硬化处理，延长易损件的更换周期，针对有温控要求的物料输送场景，槽体的夹套结构可通入冷却或加热介质，在输送过程中同步完成物料的温度调节，不需要额外设置单独的温控设备，缩减生产线的占地空间。从建模细节来看，整个结构的配合公差做了合理预留，螺旋轴与两端端盖的轴承位采用基孔制配合，保证轴体转动的同轴度，避免长期运行出现轴体偏磨，槽体的连接法兰位置做了密封槽设计，加装密封垫后可实现槽体的微负压运行，适配易挥发、有异味的物料输送需求，避免物料挥发物散入车间环境。在生产线布局中，这类输送装置可直接衔接上游的料仓出料口、下游的称重包装设备或加工反应设备，

　　进料口可根据上游设备的出料位置调整在槽体顶部的开设位置，出料口可设置在槽体底部的任意轴向位置，适配不同的生产线排布走向，不需要额外做转接溜管，减少物料在转接过程中的落差破损，针对易碎的颗粒物料，螺旋叶片的转速可做低转速适配，降低叶片推动物料时的冲击力，减少物料的破碎率，保证成品物料的品相。
