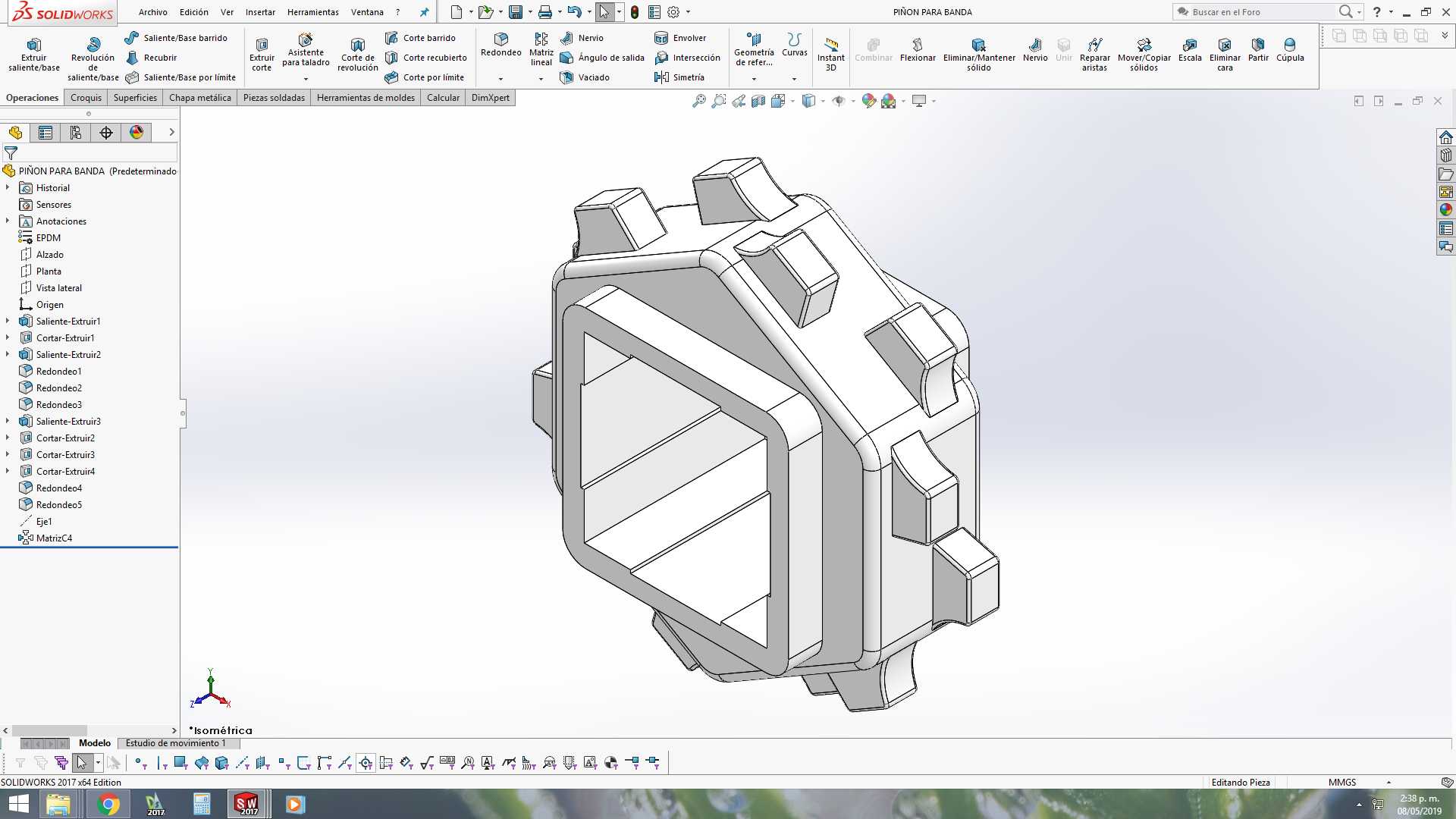

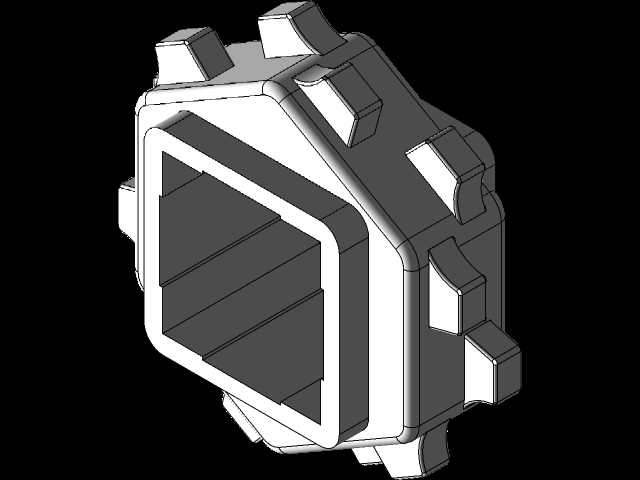

带卡扣定位结构的方形接插件壳体

　　这款方形带卡扣的壳体结构，主要应用在工业线束接插件、设备端信号传输连接器的外防护场景，在自动化生产线的信号接驳模块、工控柜内部线束对接位置、户外设备的线缆接口防护部位都能见到这类结构的身影。实际使用中，这类壳体承担着内部插针组件的定位防护、对接端的导向限位、装配后的卡扣锁止三重核心作用，相比传统螺丝锁紧的接插件外壳，周向分布的卡扣结构能让装配效率提升四成以上，不需要额外工具就能完成徒手拆装，在需要频繁维护更换插针的设备工位上，这种结构的维护便利性优势非常明显。从设计思路上看，整个壳体采用方形中空贯通结构，内部预留的阶梯槽是用来嵌装密封胶圈与插针安装基座的，槽位的台阶高度差经过反复校核，

　　既能保证胶圈压缩量处于合理区间实现IP65级别的端面密封，又不会因为压缩量过大导致壳体装配后出现翘曲变形。周向均匀分布的凸台式卡扣，每个卡扣的根部都做了R角过渡处理，避免反复拆装过程中出现应力集中断裂的问题，卡扣的扣合面设计了1.5度的拔模斜度，既保证扣合后有足够的锁紧力不会因为设备振动出现松脱，又能在拆卸时施加合适的外力就能顺利脱开。壳体外侧的凸起定位块，是和对接端壳体的凹槽做匹配限位的，能保证对接时插针和插孔的对位精度，避免插歪导致的针脚弯折、接触不良问题，定位块的尺寸公差按照IT7级精度设计，装配后的对位偏差能控制在0.1mm以内，完全满足多针密集接插件的对位要求。从安装边界来看，这款壳体的外轮廓方正，

　　最大外廓尺寸适配常规25mm间距的安装面板，安装时不需要额外预留过大的操作空间，周向卡扣的按压行程设计为2mm，手指按压的操作空间只需要预留8mm即可，在密集排布的多组接插件安装场景下，不会出现相邻接口互相干涉无法按压拆装的问题。壳体的壁厚设计为均匀1.8mm，采用注塑工艺加工时不会出现缩痕、翘曲等成型缺陷，内壁的加强筋沿着壳体轴向分布，既提升了壳体的整体抗挤压强度，又能在插装基座时起到导向作用，避免基座装偏导致的密封失效。在实际工况验证中，这类壳体搭配对应的插针组件后，能承受15N的轴向拉拔力不松脱，在-20℃到80℃的工作温度区间内，卡扣的弹性保持率能达到90%以上，完全满足工业现场的常规使用要求。设计过程中特意规避了尖角、

　　薄钢位等不利于注塑成型的结构，所有棱边都做了0.3mm的圆角处理，既减少了注塑过程中的应力集中，也能避免装配时划伤操作人员的手部。壳体的对接端面做了0.5mm的凸台设计，和对接端的凹槽配合后能形成迷宫密封结构，配合内部的橡胶密封圈，能有效阻挡粉尘、水汽进入接插件内部，在有少量切削液飞溅的机加工设备旁、粉尘较多的建材生产车间这类工况下，也能保证内部电连接的稳定性。
