医用注射器精细结构三维设计模型

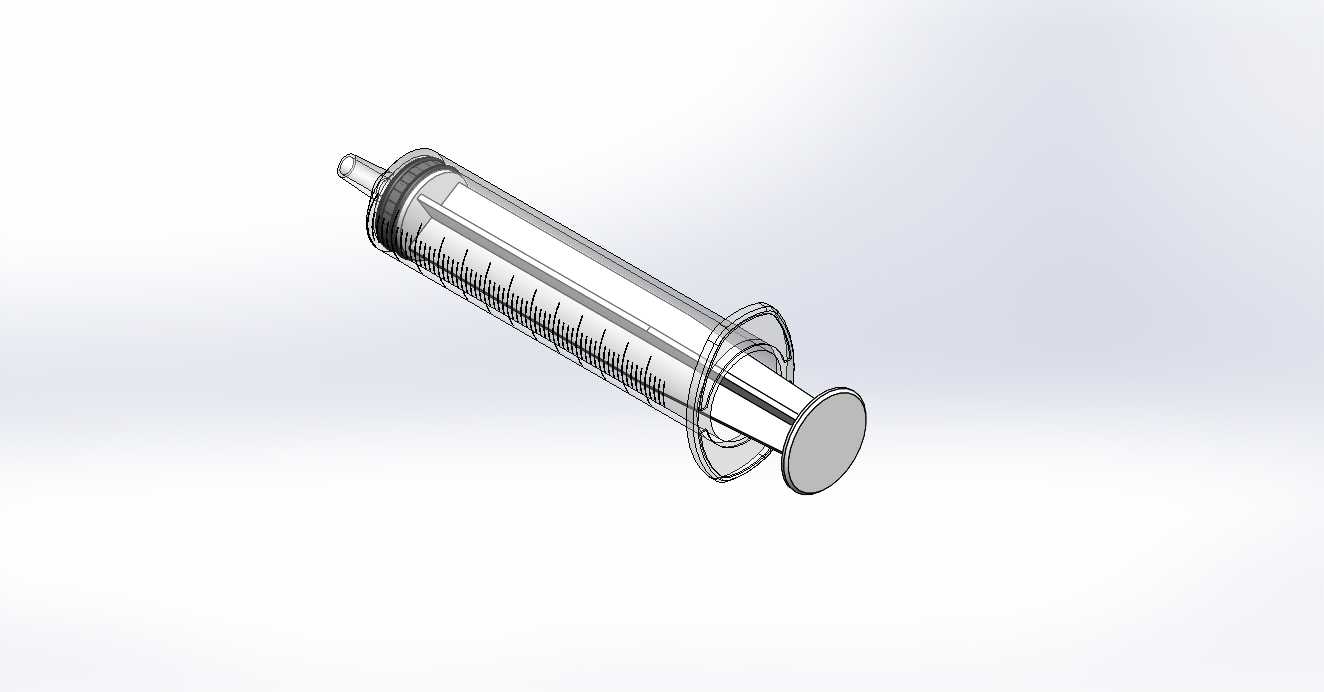

　　在临床诊疗、实验室液体定量移取、药剂精准输注场景中，注射器是应用频次极高的基础器械，其结构设计的合理性直接影响操作手感、剂量精度与使用安全性。本次完成的注射器三维结构设计，完全围绕实际使用场景的核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构组成来看，整套模型包含外针筒、内置推杆、端部橡胶密封胶塞、前端注射接头四个核心部件，各部件的配合间隙经过反复校核，既保证推杆推拉过程的顺滑无卡滞，又能避免筒内液体从配合缝隙渗漏。针筒外壁的刻度标识采用凸台结构建模，刻度线的间距严格对应常规容量规格的剂量划分，长刻度线对应整毫升容量节点，短刻度线对应细分剂量单位，标识位置避开了手持操作时的手指覆盖区域，

　　方便操作人员在推注过程中实时读取容量数值。前端的注射接头采用标准鲁尔接头结构建模，锥度参数完全匹配通用针头的装配要求，接头根部设计有微小的限位凸缘，既能保证针头安装后的同轴度，又能防止针头在推注压力下意外脱落。推杆端部的按压盘采用翻边结构设计，直径略大于针筒外径，按压面做了微小的内凹弧度处理，匹配拇指按压时的接触形态，长时间推注操作也不会产生明显的压痕不适感；推杆与胶塞的连接位置采用卡扣式结构，胶塞安装后不会在推拉过程中与推杆脱离，胶塞的外圆直径与针筒内壁采用过盈配合设计，过盈量控制在合理区间，既保证密封性能，又不会产生过大的推拉阻力。在建模过程中，所有的圆角过渡都做了针对性处理：针筒尾部的外翻卷边位置采用大圆角过渡，

　　避免操作人员手持时锐边划伤手指；针筒内壁的所有转角位置都采用微小圆角处理，避免残留液体形成清洁死角，也能减少胶塞往复运动时的磨损。从安装边界与尺寸参数来看，针筒的总长度、外径、推杆行程都匹配常规一次性注射器的通用尺寸规范，各部件的装配公差按照医用塑料件的注塑成型精度设置，针筒壁厚均匀，避免注塑生产时出现缩痕、翘曲等成型缺陷，推杆的截面采用十字筋结构，在保证结构强度、避免推注时推杆弯曲变形的前提下，尽可能减少材料用量，降低生产制造成本。这套模型在结构验证阶段，重点模拟了不同推注速度下的胶塞变形情况，调整了胶塞的唇口结构角度，保证在快速推注、慢速推注两种工况下都能保持稳定的密封性能，不会因为筒内压力变化出现漏液或者进气的问题。

　　针对实验室微量移取的使用场景，模型中推杆的运动行程做了线性度校核，保证推杆每移动单位距离对应的容量输出误差控制在临床允许的范围内，不会出现剂量偏差影响诊疗或者实验结果。针筒的透明材质特性在模型中通过外观结构做了对应体现，筒壁厚度均匀一致，不会因为壁厚差异产生光线折射偏差，方便操作人员清晰观察筒内液体的液位、是否存在气泡等异常情况。整套模型的各部件都做了独立的装配约束设置，可以直接用于装配干涉检查、运动仿真模拟，也可以导出用于注塑模具的结构设计，适配医用耗材生产企业的产品开发、医疗器械相关专业的教学演示、临床操作模拟训练系统的模型搭建等不同场景的使用需求。
