折弯成型U型带开孔钣金安装支座

项目分类:通用五金配件 发布时间:2022-01-21 ID:512102
  • 折弯成型U型带开孔钣金安装支座
  • 折弯成型U型带开孔钣金安装支座

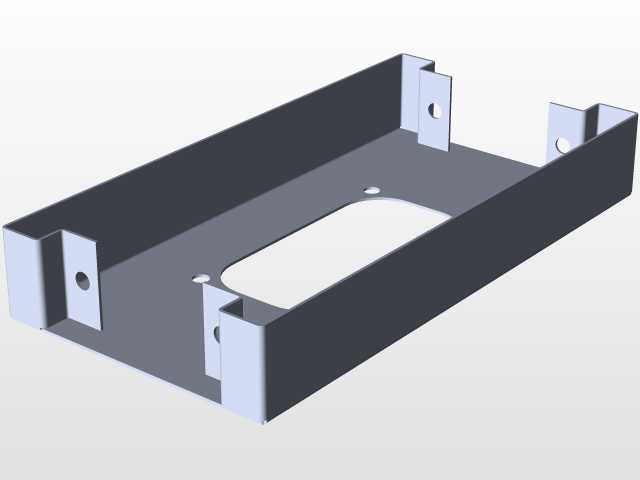

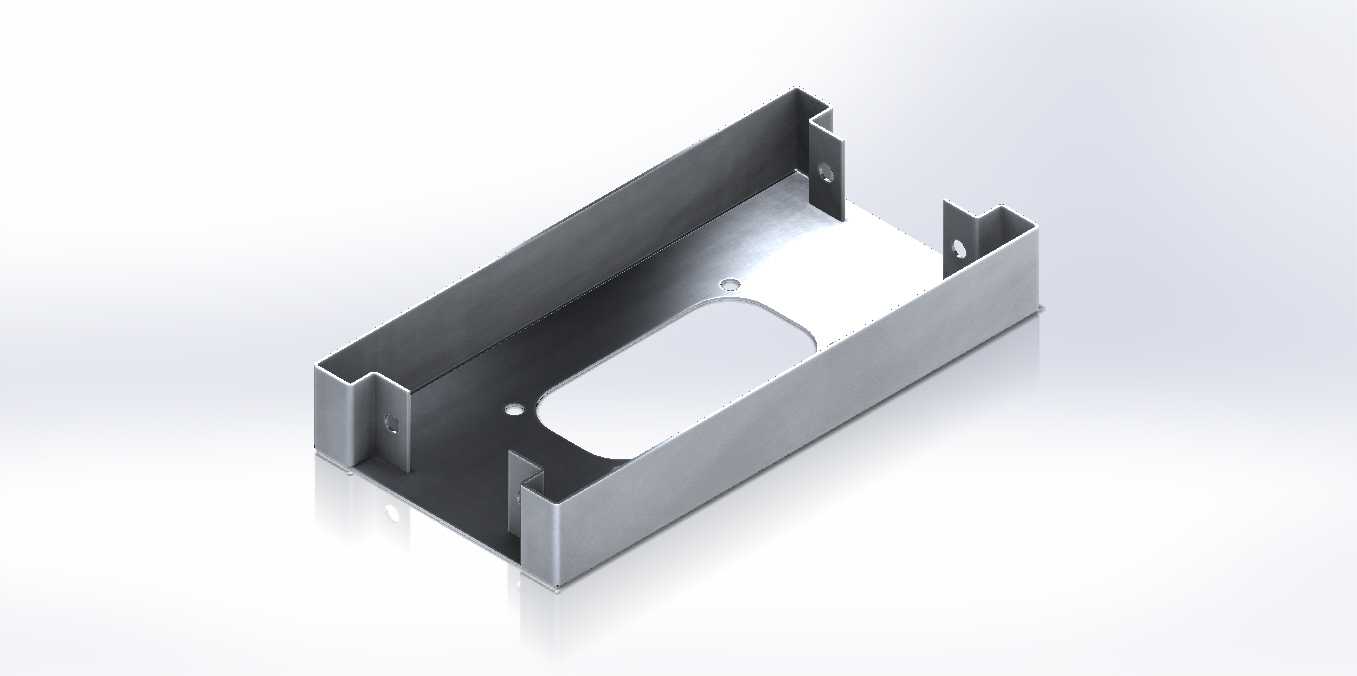

  这款折弯成型的钣金构件,是工业设备内部电控模块、小型功能组件安装固定场景中十分常见的支撑类零件,日常在小型工控终端、桌面型检测设备、嵌入式控制单元的结构布局里,这类零件承担着承托内部核心板卡、隔离元器件与设备外壳、提供稳定安装基准的作用。从结构形态来看,零件采用单块钣金板材经多道折弯工序一体成型,整体呈敞口U型槽结构,两侧折弯边带有垂直翻边,翻边上预留的安装孔位可直接与设备主框架的型材或安装板通过螺丝锁附固定,无需额外焊接拼接支架,减少装配环节的累计误差。槽体底面开设的长圆形避让孔,一方面是为了给安装在槽内的元器件预留接线、散热或者凸起结构的避让空间,避免装配时出现结构干涉,另一方面长圆孔的设计也能在安装对接时提供少量的位置调整余量,抵消部分钣金加工或者框架装配带来的位置公差,降低现场装配的对位难度。

  在设计这类钣金支座时,首先要确认的是槽内的有效容纳尺寸,也就是两侧翻边之间的净宽度、槽体的有效深度,必须完全覆盖待安装组件的外形边界,同时预留0.5到1mm的装配间隙,避免组件放入时出现卡滞;其次是折弯边的高度设计,要匹配待安装组件的厚度,保证组件放入后顶面不会高出翻边,防止与上层覆盖的盖板或者其他结构发生碰撞。翻边上的安装孔位置需要对应设备框架上已有的安装孔位坐标,孔位边距要满足钣金加工的最小边距要求,避免折弯或者冲孔时出现板材变形、孔位开裂的问题。底面的长圆孔长度方向通常沿着装配调整的方向设置,宽度匹配所用固定螺丝的外径,保证螺丝可以顺利穿过同时不会出现过大的旷量。

  从实际使用的角度出发,这类钣金件的板材厚度通常根据承托组件的重量选择,承托轻质PCB板卡时多选用0.8到1.2mm的冷轧钢板,若承托带有散热块、功率器件的重型组件,则会选用1.5到2mm的板材,同时在折弯处适当增加压筋结构提升整体刚性,避免长时间承重出现槽体变形。零件的折弯内角需要匹配所选板材的最小折弯半径,防止折弯处出现应力集中导致的开裂,表面处理通常采用喷塑或者镀锌工艺,提升防锈能力的同时也能避免与内部电路板接触时出现导电短路的风险。在装配流程中,这类支座通常先通过两侧翻边的孔位固定在设备框架上,再将内部组件通过螺丝固定在槽体底面上,组件的接线可以通过底面的长圆孔引出到槽体下方的布线区域,让设备内部的走线更加规整,也能避免线缆被钣金锐边割破。

  设计建模过程中,需要准确计算每一道折弯的扣除值,保证展开后的板材下料尺寸精准,折弯后各部位的尺寸公差控制在±0.1mm范围内,尤其是安装孔的位置度公差,必须满足装配要求,否则会出现锁附时螺丝无法对位的问题。同时要注意在所有的板材边缘、开孔边缘设计去毛刺倒角,避免装配或者后期维护时划伤操作人员、破坏线缆绝缘层。这类钣金结构相比型材拼接或者机加工的支座,加工成本更低、生产效率更高,适合批量设备的生产配套,在中小批量的设备定制场景中,也能通过调整折弯尺寸、开孔位置快速适配不同的安装需求,无需重新开模,大幅缩短结构设计到落地的周期。
