伯勒尔4寸小型锅炉结构三维设计

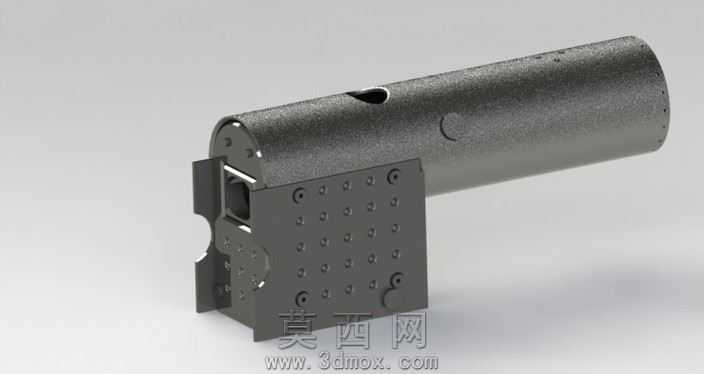

本作品为伯勒尔4寸小型锅炉的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循小型加热锅炉的实际结构比例与功能逻辑，对每一处装配结构都做了精准的尺寸约束，确保模型可直接用于后续的结构验证、装配干涉检查以及生产加工参考。模型整体分为圆柱形炉筒与前端安装固定座两大主体部分，炉筒部分采用薄壁圆筒结构设计，筒身预留了观察孔、固定孔位以及介质流通接口，建模时对筒身的壁厚做了均匀化处理，还原了金属炉体的冲压成型结构特征；前端固定座采用带密集安装孔的板式结构，孔位按照实际安装的螺栓规格做了标准化排布，同时预留了炉门开合的铰接位、燃料添加口以及通风调节结构，各部件之间的装配间隙经过反复调整，完全符合实际产品的装配公差要求。材质渲染阶段，炉筒部分采用了高温磨砂金属材质，调整了材质的粗糙度与金属度参数，还原了铸铁炉体经过高温使用后的哑光磨砂质感，表面添加了细微的颗粒纹理与使用痕迹，避免材质过于光滑失真；前端固定座采用了深灰色冷轧钢板材质，对安装孔的边缘做了倒角处理，还原了钣金加工后的边缘特征，同时在铰接位、卡扣位置添加了轻微的磨损质感，提升模型的真实感。设计思路上，这款4寸小型锅炉定位为桌面级小型加热设备，整体结构紧凑小巧，在有限的尺寸内整合了燃烧腔、排烟通道、固定安装结构三大核心功能模块，建模时优先保证结构的合理性与可制造性，没有添加冗余的装饰性结构，所有外露的孔位、卡扣、铰接结构都对应实际的功能需求，既可以作为厨具产品设计的参考案例，也可用于小型加热设备的结构教学演示。渲染阶段采用了工作室柔光环境，多角度打光突出金属材质的明暗层次，清晰展现炉身的曲面弧度与固定座的孔位排布细节，让模型的结构特征能够直观呈现，方便使用者快速理解产品的整体构造与装配逻辑。
