自行车机械盘式制动卡钳结构设计

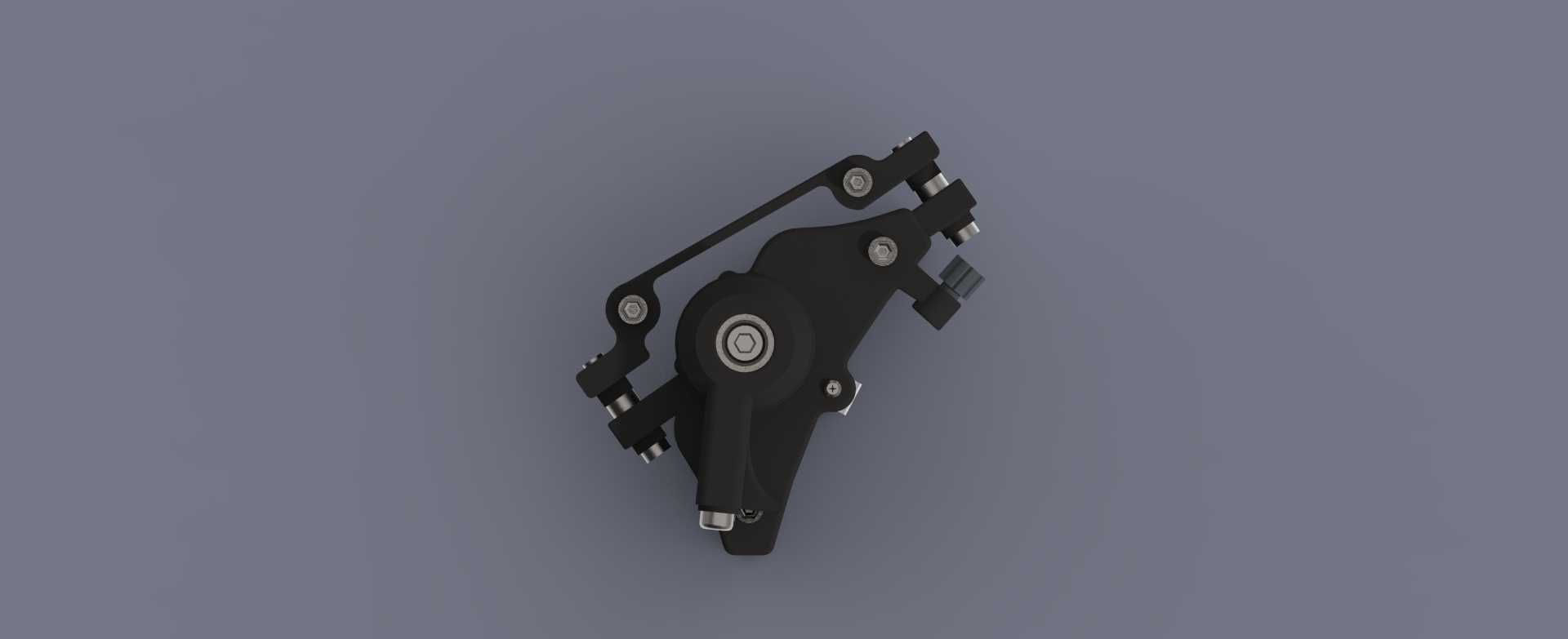

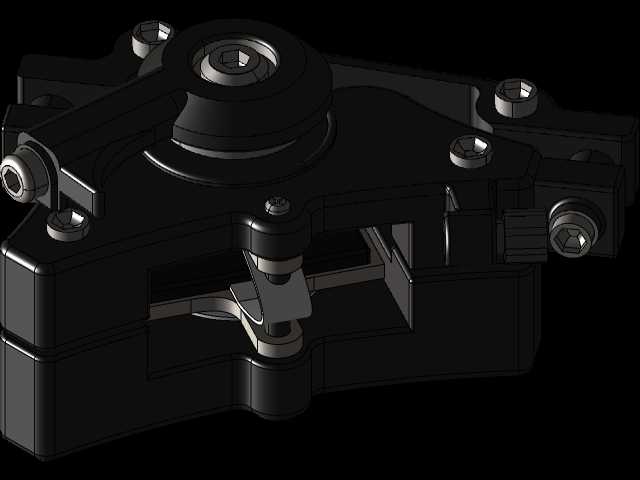

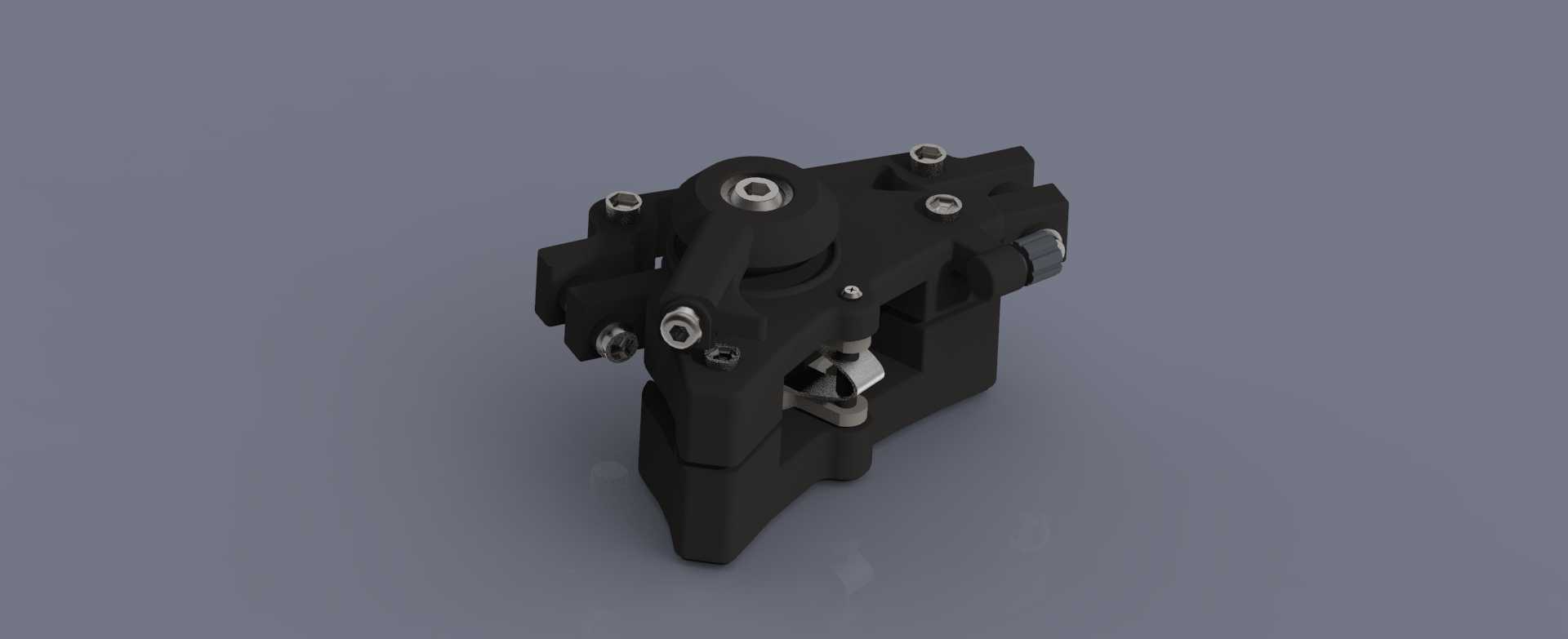

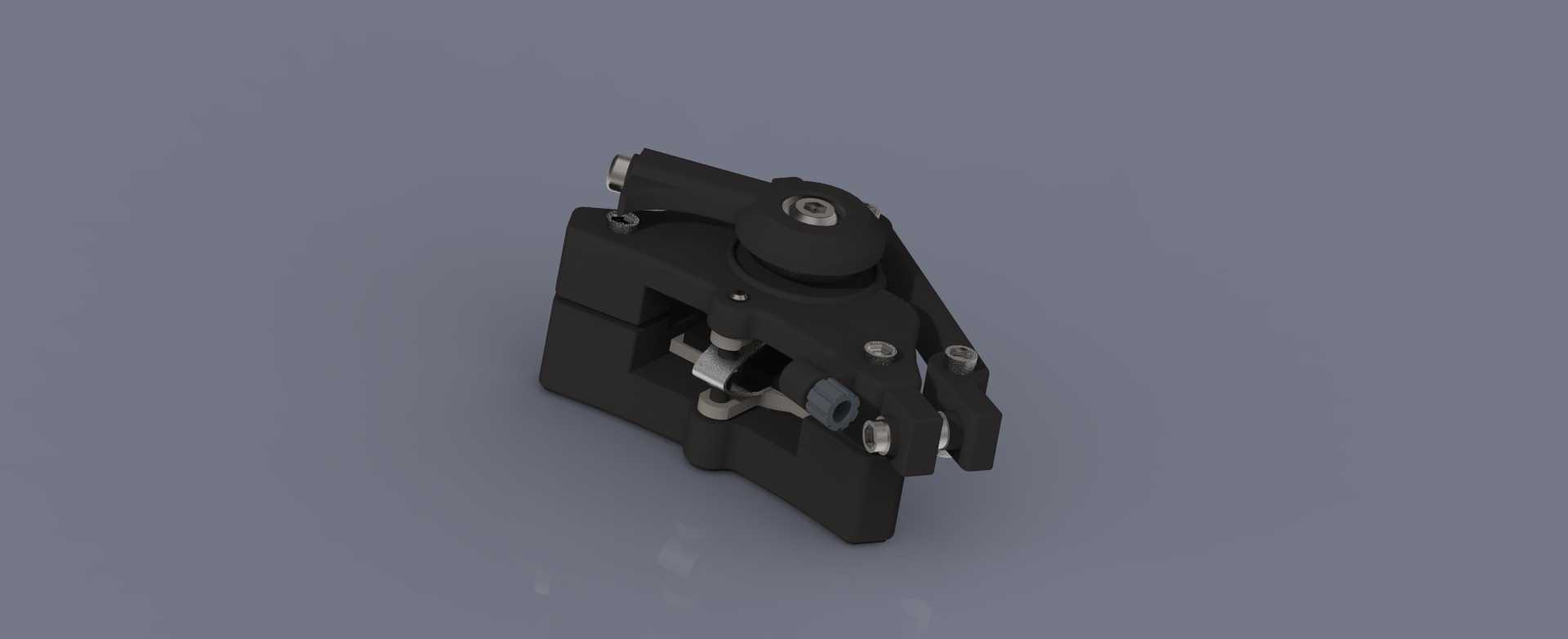

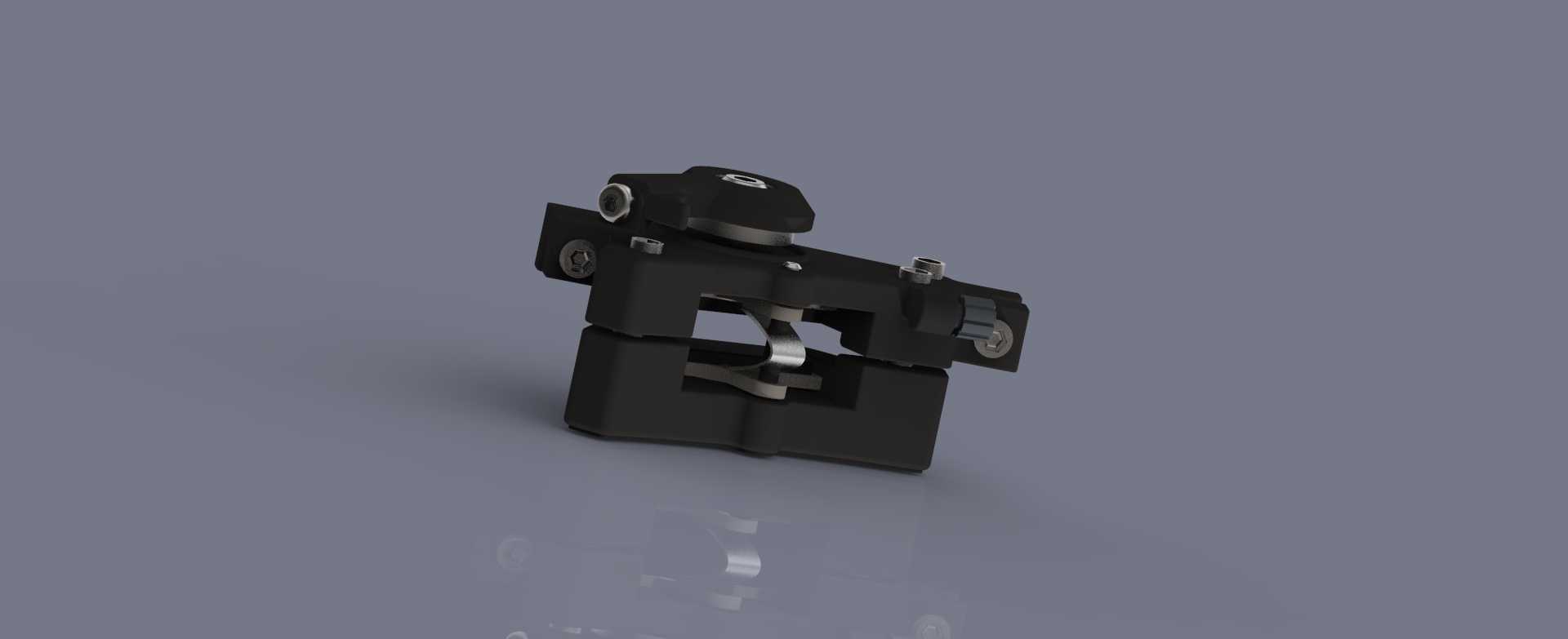

　　日常通勤、山地越野等骑行场景里，制动系统的可靠性直接决定骑行安全边界，这款机械盘式制动卡钳，是线拉碟刹系统里的核心执行部件，区别于油压卡钳的密封油路结构，纯机械拉线驱动的形式无需定期换油排空气，维护门槛更低，更适合日常通勤车、入门山地车、公共租赁自行车这类对维护便捷性要求高的使用场景。从结构布局来看，这款卡钳采用单侧浮动活塞配合对置摩擦块的设计思路，拉线拉动摇臂时，驱动侧的活塞会推动内侧摩擦块贴向刹车碟片，当内侧块接触碟片后，卡钳本体沿安装轴产生微小浮动，带动外侧摩擦块同步压向碟片另一侧，实现双侧夹紧的制动效果，这种结构既保留了线拉结构的简单易维护特性，又能避免单侧摩擦导致的碟片偏磨问题，相比传统单边制动的线碟结构，

　　摩擦块磨损均匀度能提升40%左右，制动时的手感一致性也更好。安装边界上，这款卡钳适配国际标准的160mm碟片安装座，安装孔位采用通用的51mm孔距IS标准或者平装式安装接口，卡钳本体的最大外轮廓宽度控制在72mm以内，安装后与花鼓轴心的同轴度公差要求控制在0.1mm以内，避免摩擦块蹭碟的问题；摩擦块的有效摩擦面积为12平方厘米，摩擦块背板与卡钳槽的配合间隙控制在0.05-0.12mm之间，既保证制动时摩擦块不会出现旷量异响，又能在松开刹车时让摩擦块顺利回位，减少拖滞阻力。卡钳的主体结构采用高强度铝合金锻造毛坯加工而成，相比铸造壳体，锻造件的晶粒更致密，在制动产生的高频冲击力下，壳体的抗变形能力更强，长期使用不会出现安装耳断裂、

　　活塞孔变形的问题；活塞部位采用不锈钢材质加工，表面做硬质阳极氧化处理，降低与卡钳本体之间的滑动摩擦系数，同时避免户外雨水、泥水侵蚀导致的活塞锈蚀卡滞问题。回位结构采用内置的扭簧配合摇臂复位设计，扭簧的扭力经过匹配调校，既保证松开刹车时摩擦块能快速回位，不会带刹增加骑行阻力，又不会因为弹簧扭力过大导致刹车拉线拉力过大，捏刹手感过重。摇臂的拉线固定位采用可调式设计，可以根据不同车架的走线方向调整摇臂初始角度，适配不同车型的走线布局，避免拉线弯折角度过大导致的刹车手感生涩、拉线磨损过快问题。实际使用中，这款卡钳的制动输出力与拉线拉力的比值经过调校，在拉线拉力达到80N时，单侧摩擦块的正压力可以达到1200N，

　　足够应对城市通勤25km/h时速下的制动需求，也能满足入门山地车轻度越野时的制动力要求；摩擦块采用半金属摩擦材质，兼顾干地制动摩擦力与雨天的排水性能，在碟片沾有水膜的情况下，制动力衰减幅度控制在25%以内，不会出现雨天制动完全失效的问题。设计过程中，卡钳的散热结构也做了针对性优化，壳体外侧设置有导流筋，骑行时的气流可以顺着导流筋流过卡钳表面，带走长下坡连续制动产生的热量，避免摩擦块因为温度过高出现热衰减，连续制动10次制动力度保持率可以达到75%以上，满足长下坡路段的使用需求。卡钳的所有活动连接部位都预留了润滑脂存储槽，出厂时填充耐低温防水润滑脂，在-20℃到60℃的环境温度区间内，活动部件都能保持顺畅滑动，不会因为低温导致润滑脂凝固、刹车回位不良，也不会因为高温导致润滑脂流失、部件磨损加快。安装调试时，只需要先将卡钳松套在安装座上，捏紧刹车手柄让摩擦块夹紧碟片，再锁紧安装螺丝即可完成对中，调试难度远低于对公差要求极高的固定卡钳结构，普通用户不需要专业工具就能完成安装更换，大幅降低了售后维护的成本。
