电动自行车用600W无刷直流电机结构设计

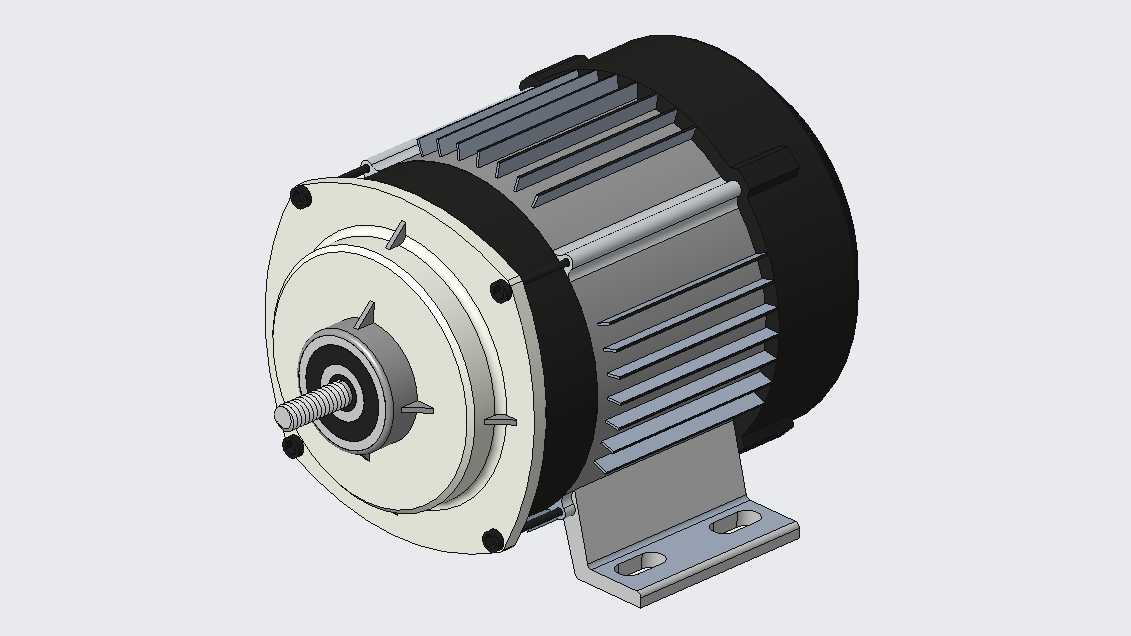

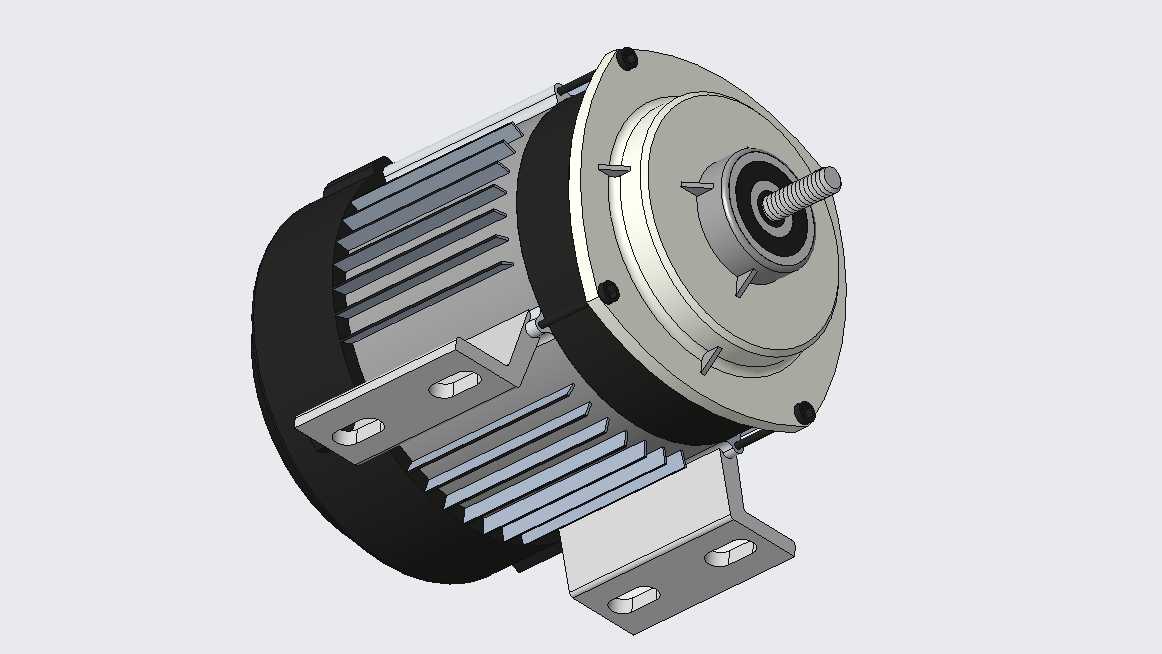

　　日常做两轮代步车动力配套选型时，这类600W级别的无刷直流电机是通勤款电动自行车的核心动力输出部件，区别于有刷结构的碳刷磨损问题，无刷设计靠电子换相实现动力输出，日常通勤场景下长期运行的维护量更低，适配平原城市日常10-20公里的短途代步需求，也能应对普通城市道路的缓坡路况，不会出现小功率电机爬坡动力不足的问题。从结构设计逻辑来看，这款电机采用卧式安装的布局，底部带一体化压铸成型的安装支脚，支脚上预留两个长圆形安装孔，适配不同车架安装位的孔距公差，安装时不需要额外做转接支架，直接通过螺栓紧固在电动自行车的车架预设安装位上即可，安装边界的预留间隙控制在5毫米以上，避免整车运行时的振动导致电机壳体与周边车架部件发生剐蹭。

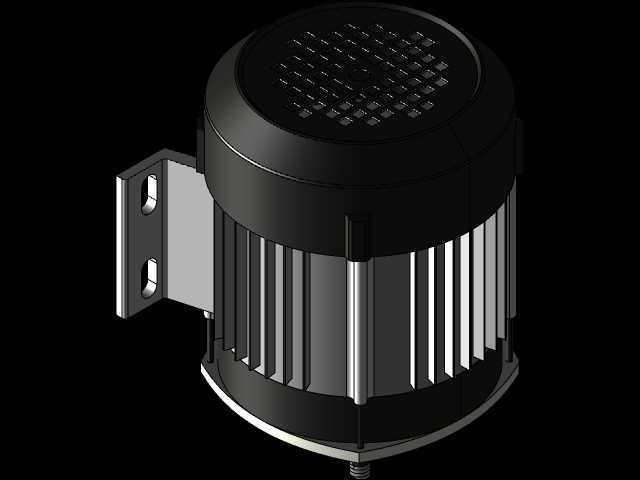

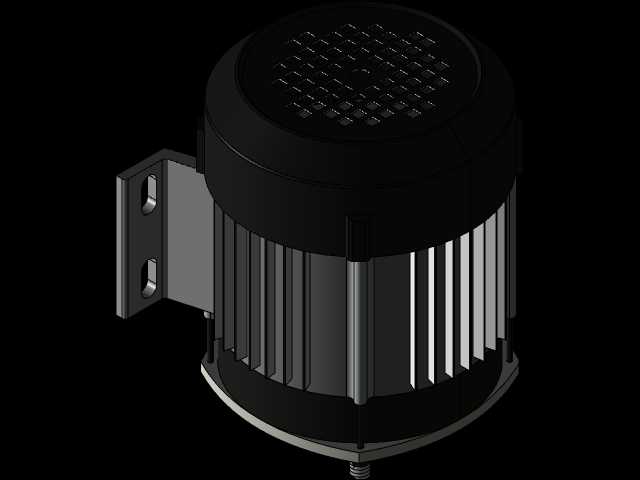

　　电机的输出端采用带螺纹的轴伸结构，轴端预留的螺纹段用来固定输出链轮或者同步带轮，靠螺纹锁紧配合平键传递扭矩，避免负载启动时带轮出现打滑空转的问题，输出轴的台阶定位面做了倒角处理，装配带轮时可以顺畅推入到位，不会出现卡滞划伤配合面的情况。电机壳体的散热结构采用轴向分布的平行散热筋设计，筋条高度均匀控制在8毫米左右，相邻筋条的间距留足通风间隙，车辆行驶时的迎面风可以顺着筋条间隙快速带走绕组运行产生的热量，避免长时间大负载运行时电机内部温升过高导致磁钢退磁，影响动力输出的稳定性。端盖部分采用法兰式连接结构，沿圆周均匀分布内六角紧固螺栓，螺栓的沉孔深度刚好覆盖螺栓头，不会突出端盖平面，端盖与壳体的配合面做了止口定位，

　　装配时可以保证定子与转子的同轴度，避免运行时出现扫膛问题，端盖内侧预留轴承安装位，配套的密封轴承可以阻挡日常骑行时的泥水、灰尘进入电机内部，延长轴承的使用寿命。尾部的端盖集成了霍尔元件的安装位，霍尔元件的走线从壳体侧面的预留出线孔引出，出线孔位置做了橡胶护套防护，避免线束长期弯折出现外皮破损短路的问题。从实际应用的适配性来看，这款电机的额定功率设定在600W，刚好符合多数地区电动自行车的动力合规要求，不会因为功率超标无法合规上路，扭矩输出特性匹配电动自行车的起步、巡航需求，起步时扭矩输出平缓不会出现窜车的情况，巡航转速控制在经济区间，能兼顾续航里程与动力表现。建模过程中，所有配合面的公差都按照机械加工的常规精度设定，

　　安装孔的位置度公差控制在0.1毫米以内，散热筋的拔模斜度按照压铸工艺要求设置1.5度，方便后期开模生产时顺利脱模，安装支脚的根部做了圆角过渡，避免应力集中导致车辆颠簸时支脚出现断裂问题。输出轴的材质选用40Cr调质处理，轴肩位置做了圆角强化，应对频繁启停的冲击载荷，壳体部分采用压铸铝合金材质，兼顾散热性能与整体重量，不会给整车增加过多的簧下质量，影响骑行的操控灵活性。在做结构校验时，需要重点核对转子与定子的气隙均匀度，气隙控制在0.3-0.5毫米之间，既保证磁路的导通效率，也避免加工装配误差导致转子与定子发生摩擦，端盖的轴承室与轴承的配合采用过渡配合，装配时通过压装工艺到位，不会出现轴承跑外圈的问题。另外电机的整体外形尺寸控制紧凑，轴向长度不会超出车架安装位的空间限制，径向尺寸也避开了后轮、平叉等周边部件的运动边界，整车装配完成后转向、后轮跳动都不会与电机发生干涉。
