六刃忍者飞镖手里剑结构设计

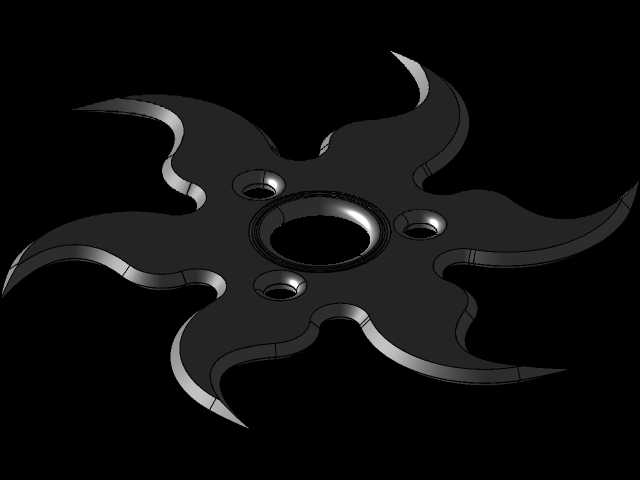

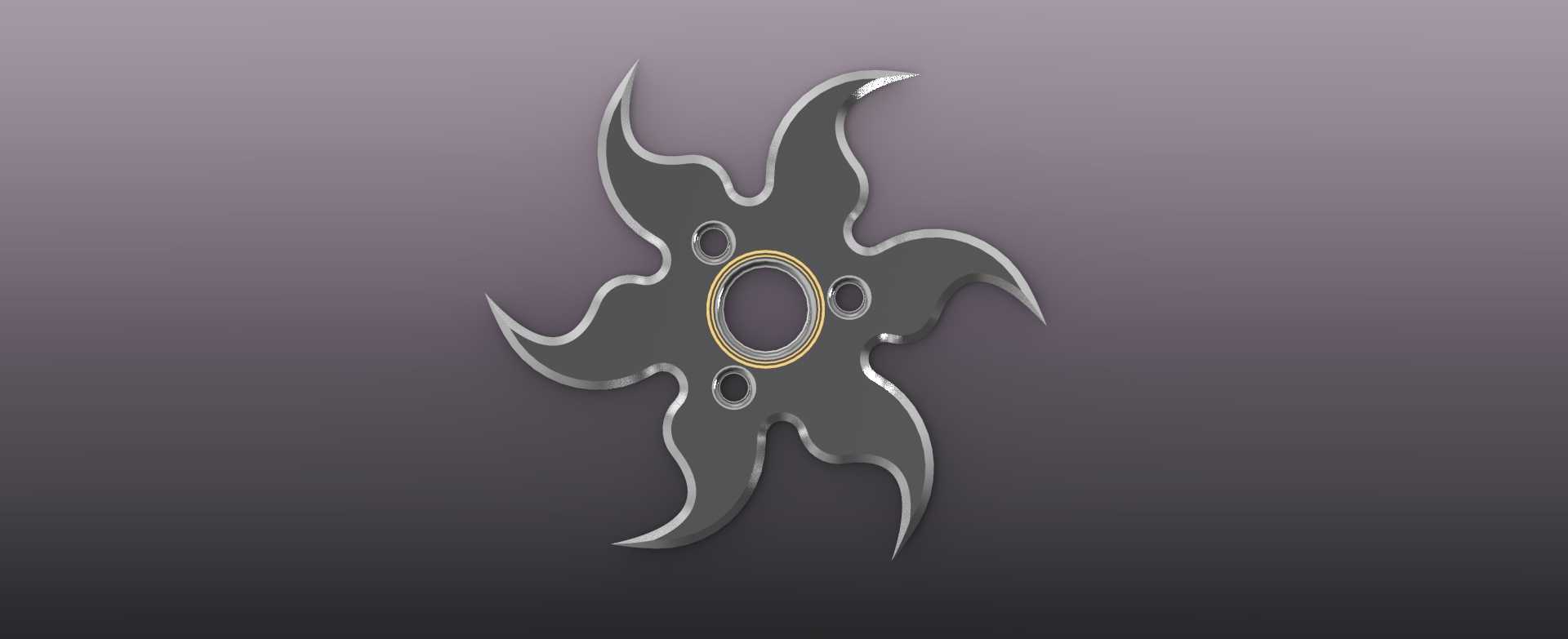

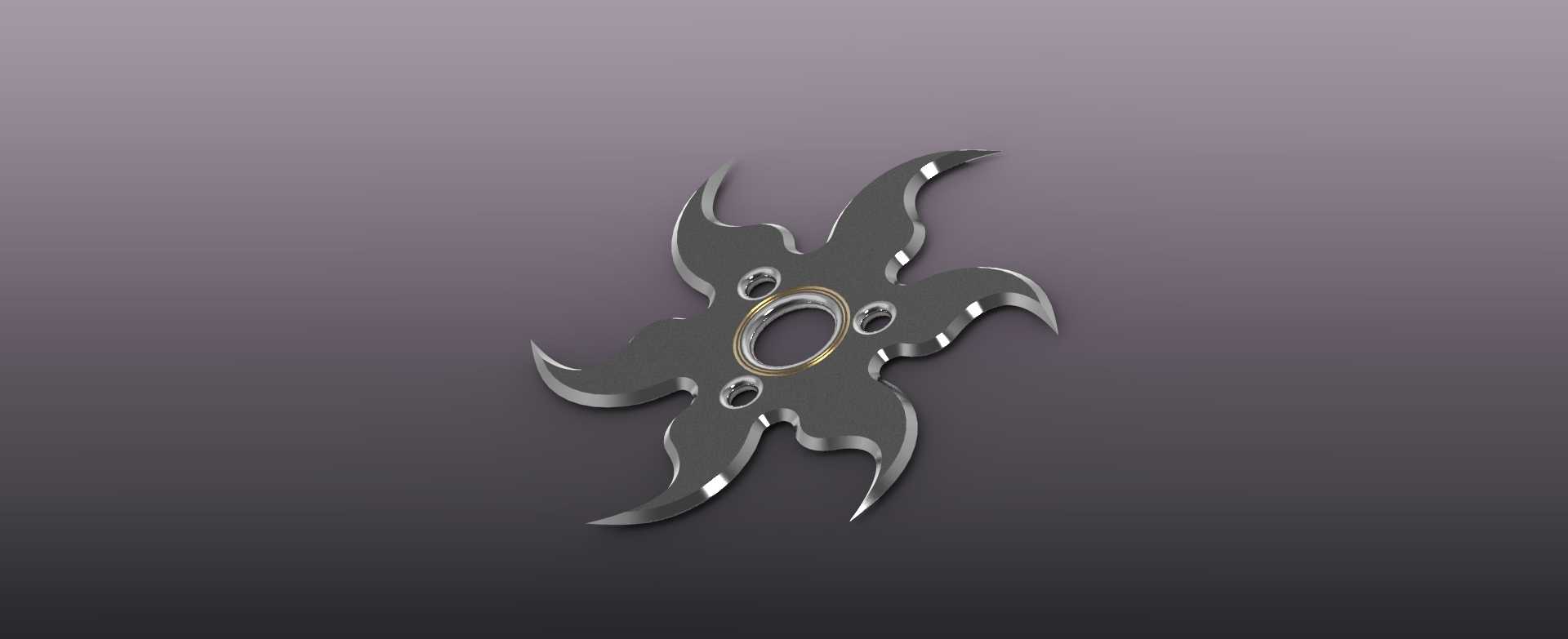

　　该构件为对称式六刃旋转投掷类冷兵器结构，整体采用中心轴对称布局，核心安装区域位于构件几何中心，中心设置带台阶的环形安装孔，孔壁预留卡簧定位槽，可适配标准规格的轴承衬套，保证旋转过程中的同轴度，避免高速投掷时出现动平衡偏差。六个切削刃沿中心孔周向均匀分布，相邻刃片夹角为60度，刃型采用外凸弧面过渡的弯刃设计，刃尖做锐角收窄处理，刃身从中心安装盘向外逐渐减薄，刃口区域预留0.1mm的刃磨余量，可根据使用需求打磨出不同锋利度的切削刃。刃片与中心盘的连接位置做R3的圆弧过渡，消除应力集中点，避免构件受冲击时从根部断裂，每个刃片靠近中心盘的位置对称设置两个定位小孔，可用于穿设固定绳，或是安装配重块调整整体动平衡。从实际应用场景来看，

　　这类结构最初为传统近身防卫投掷器具，现在更多用于影视道具制作、冷兵器文化展示、户外休闲运动投掷练习场景，也可作为文创周边的金属摆件进行量产加工。设计过程中首先确定中心安装孔的基准尺寸，以中心孔轴线为基准阵列排布六个刃片，每个刃片的型线采用三次样条曲线拟合，保证刃身曲面顺滑无折角，既降低空气阻力提升飞行稳定性，也能减少加工时的刀具路径拐点，提升数控加工的走刀效率。外形尺寸方面，构件最大回转直径控制在100mm，中心安装盘外径22mm，中心孔内径8mm，整体最大厚度3mm，刃尖位置厚度收窄至0.5mm，安装边界上，中心孔可适配M8规格的紧固件，或是内径8mm的深沟球轴承，若作为旋转展示摆件使用，可直接穿过对应直径的转轴固定，

　　不需要额外加工转接结构。结构强度校核阶段，针对刃尖受冲击、刃身受侧向力两种典型工况做有限元分析，将中心孔内表面设置为固定约束，在刃尖位置施加100N的瞬时冲击载荷，结果显示最大应力出现在刃片与中心盘的过渡位置，应力值远低于常用不锈钢材料的屈服强度，满足使用强度要求。表面处理可根据使用场景选择，作为实用器具时可做发黑处理提升防锈能力，作为展示摆件时可做镜面抛光或是镀钛处理，提升外观质感。刃片的曲面设计兼顾气动性能与结构强度，外弧面的曲率经过多次调整，保证飞行过程中气流沿刃面顺滑流过，减少紊流带来的飞行轨迹偏移，六个刃片的重量差控制在0.1g以内，保证旋转时的动平衡精度，投掷出去后可保持稳定的旋转姿态，命中目标时刃尖可有效接触目标表面，

　　提升接触压强。中心孔的台阶结构可限制衬套的轴向窜动，安装衬套后可降低旋转时的摩擦阻力，若搭配转轴使用，也可作为旋转装饰构件安装在文创产品、机车装饰件等位置，拓展使用场景。每个刃片上的定位小孔除了穿设固定绳、安装配重块之外，也可作为装饰孔镶嵌不同颜色的金属饰钉，提升外观的辨识度。加工工艺方面，该结构可采用激光切割下料后做刃口打磨，也可采用五轴数控铣削直接加工出整体曲面，批量生产时还可采用精密冲压工艺成型，再做后续的表面处理与刃口精磨，不同工艺对应的成本与成品精度可根据实际使用需求选择。
