24英寸三辐山地自行车磁轮结构设计

　　这款轮组的设计初衷是面向山地骑行场景的性能升级需求，区别于传统钢丝辐条轮的结构逻辑，采用一体化三辐式承载构型，从根源上降低了辐条松动、张力不均带来的轮组偏摆风险，适配非铺装路面的连续冲击载荷工况。从结构受力逻辑来看，三辐构型的力传导路径更直接，轮轴处的载荷通过三根对称布置的辐条直接传递至轮辋，相比多辐条轮组减少了力传导过程中的应力分散节点，在侧向过弯、垂直落地冲击的工况下，形变量控制表现更稳定。轮辋部分采用适配常规山地车外胎的标准钩边结构，兼容市面主流24英寸山地自行车充气外胎，胎圈座的尺寸公差严格控制在通用轮组的标准范围内，安装时无需额外调整胎圈位置即可完成外胎装配，气嘴孔预留通用美式气嘴安装位，适配常规山地车内胎的安装需求。

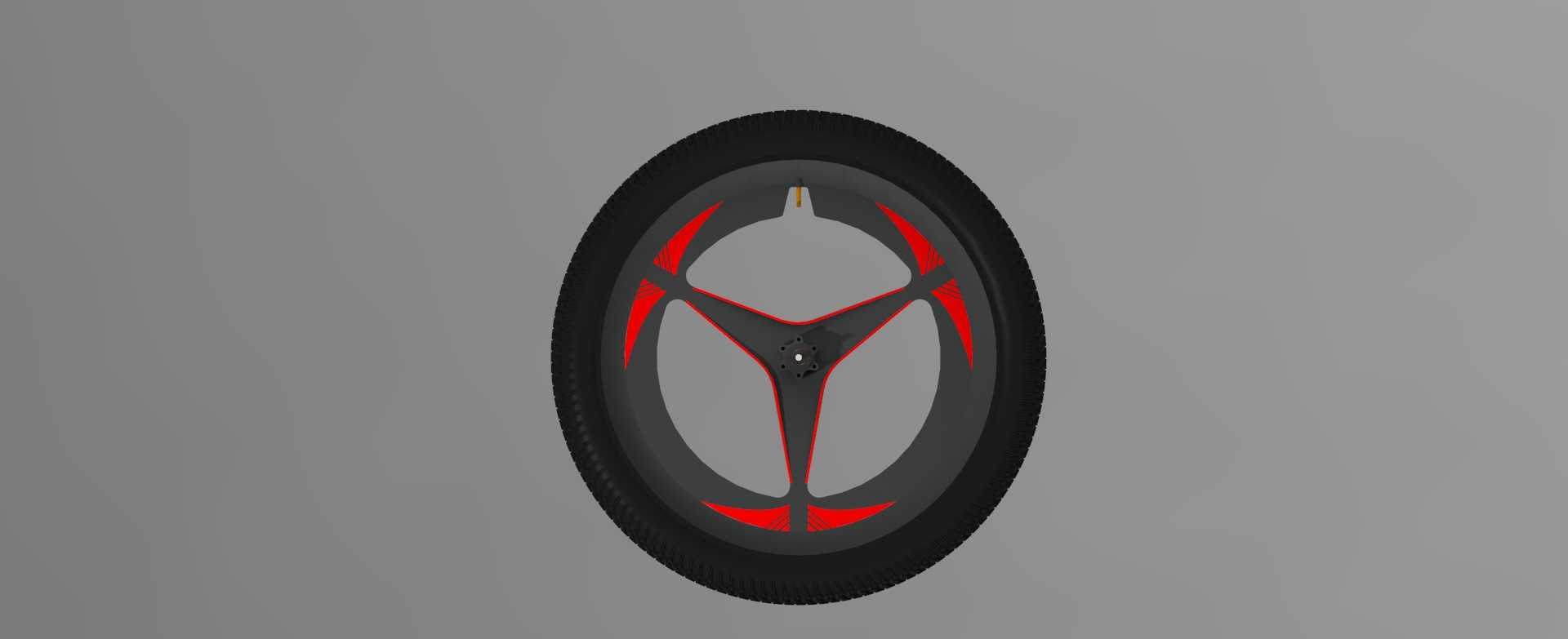

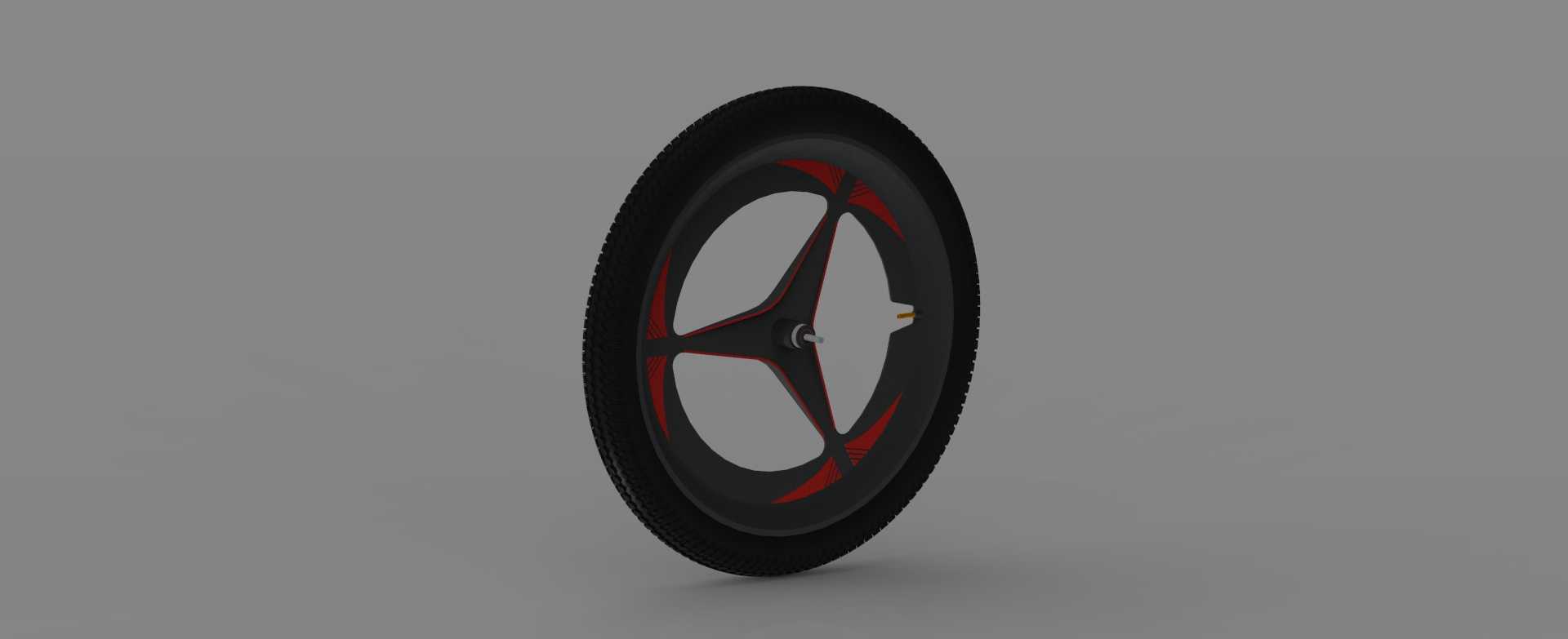

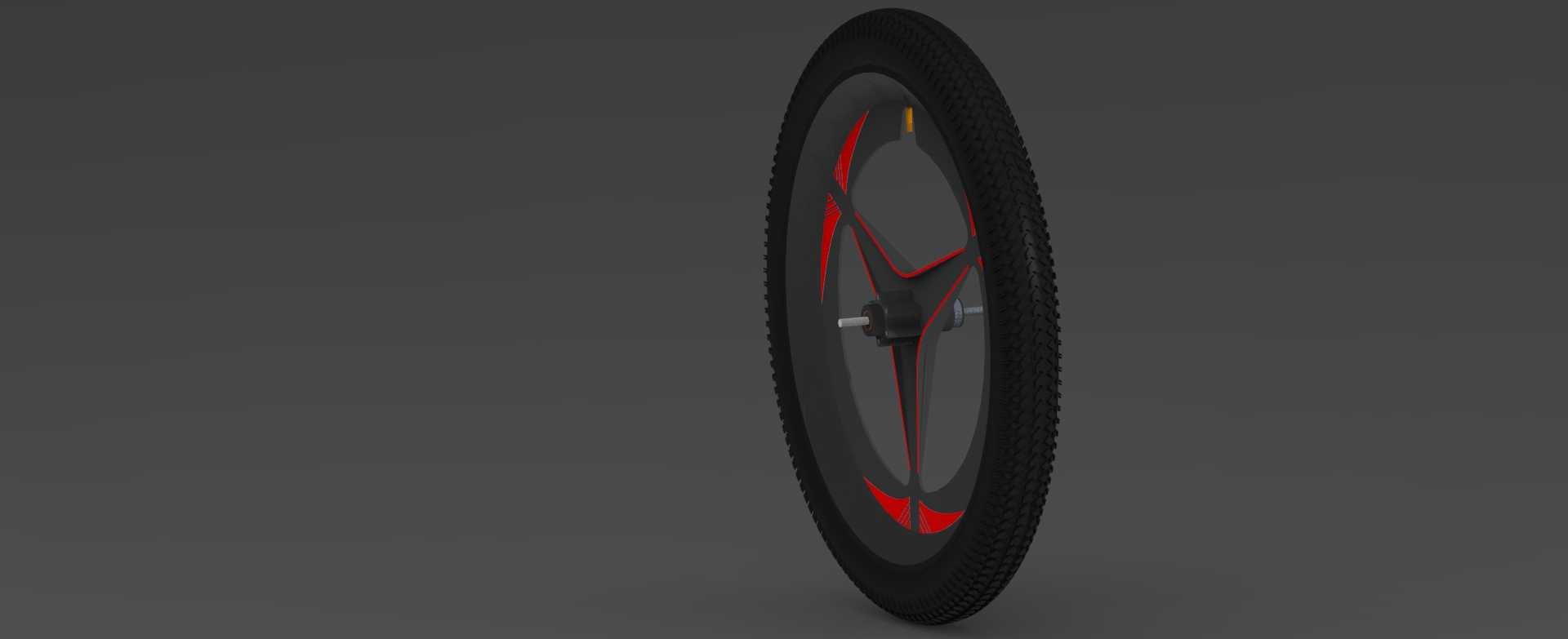

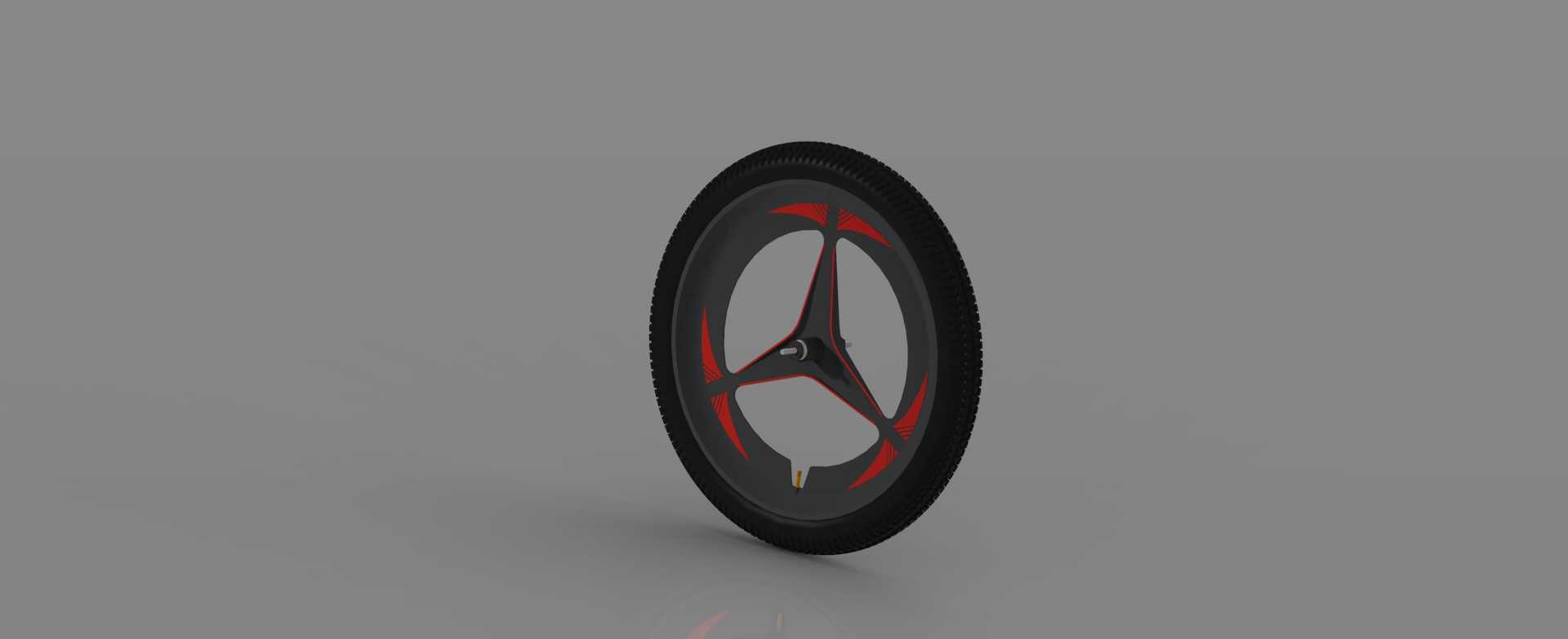

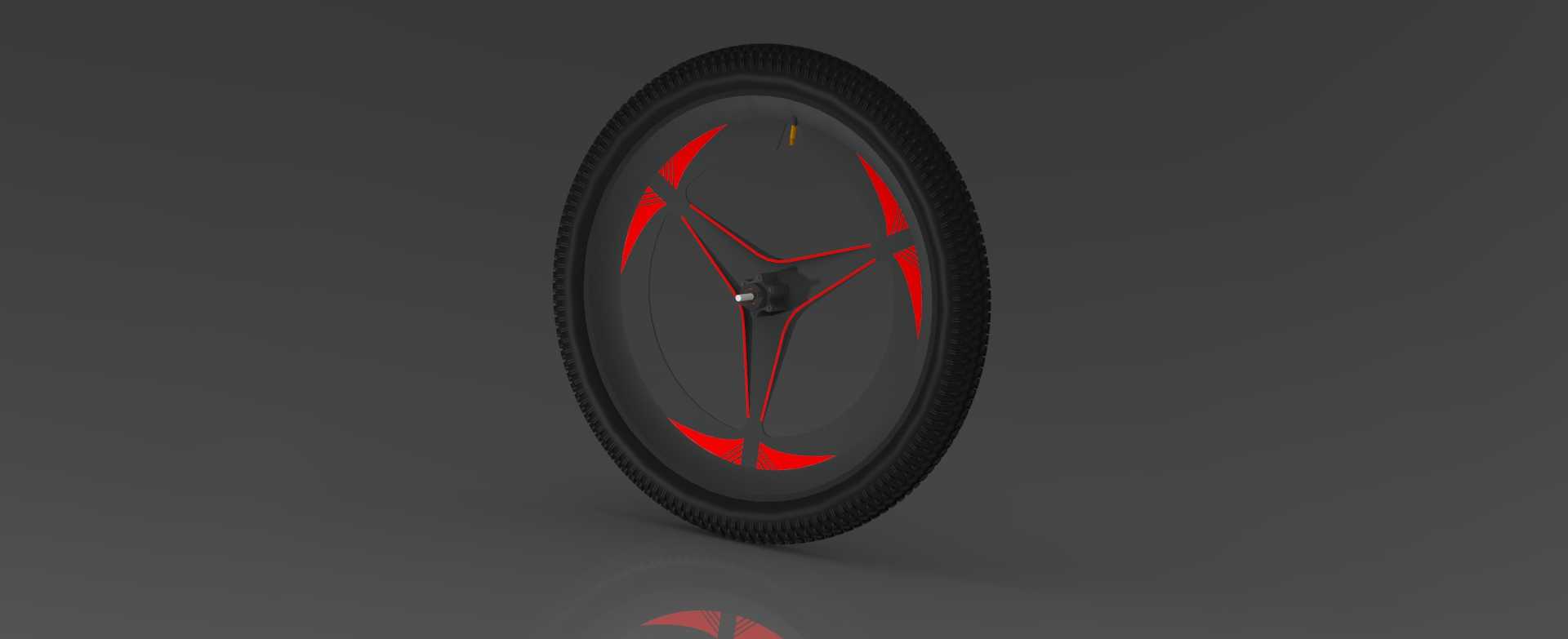

　　轮组的核心承载基体采用轻质合金材质，辐条与轮辋为一体化成型结构，表面的红色标识区域为结构加强区，对应辐条与轮辋的连接过渡位置，该区域在建模阶段做了大圆角过渡处理，避免直角结构带来的应力集中问题，经过受力仿真验证，在1200N垂直冲击载荷下，该区域的最大应力值远低于材质屈服强度，满足山地骑行的强度冗余要求。辐条的截面采用翼型优化设计，在保证纵向承载能力的前提下，降低轮组转动过程中的空气阻力，同时减少侧风环境下的风阻干扰，提升高速骑行过程中的轮组稳定性。

　　安装边界方面，轮轴位置采用标准山地车花鼓安装尺寸，适配常规快拆结构与桶轴结构的车架前叉安装位，开档尺寸符合24英寸山地车的通用标准，无需对车架或前叉做额外改装即可直接替换原有轮组。轮组的转动副内置磁阻结构，区别于传统棘轮棘爪的花鼓结构，磁阻结构通过磁力耦合实现动力传递，啮合过程无机械硬接触，大幅降低了传动过程中的异响与磨损，同时在滑行过程中磁阻结构的阻尼更小，能够减少不必要的动力损耗。

　　从实际应用场景来看，这款轮组既可以适配硬尾山地车的日常林道穿越需求，也能满足城市通勤场景下的轻量化使用要求，一体化的结构设计减少了日常维护的工作量，无需像传统钢丝轮组那样定期调整辐条张力，日常使用仅需检查轴承润滑状态与外胎磨损情况即可。建模过程中对轮组的动平衡做了前置优化，三根辐条的质量分布完全对称，轮辋的周向质量差控制在5g以内，装配完成后无需额外添加动平衡块即可满足高速转动下的稳定性要求，避免高速骑行过程中出现轮组抖动的问题。

　　轮辋的刹车边位置做了平面度优化，适配碟刹与圈刹两种刹车系统的安装需求，碟刹安装座采用标准六钉接口，兼容市面主流的山地车碟刹夹器，圈刹刹车边的表面做了细微的防滑纹理处理，提升雨天骑行时的刹车摩擦力，减少刹车过程中的打滑风险。整体轮组的重量控制在同尺寸合金轮组的中等偏下水平，在保证结构强度的前提下，通过拓扑优化去除了非承载区域的多余材料，辐条的非受力位置做了等强度减薄处理，既控制了整体重量，又没有牺牲结构的抗冲击能力。
