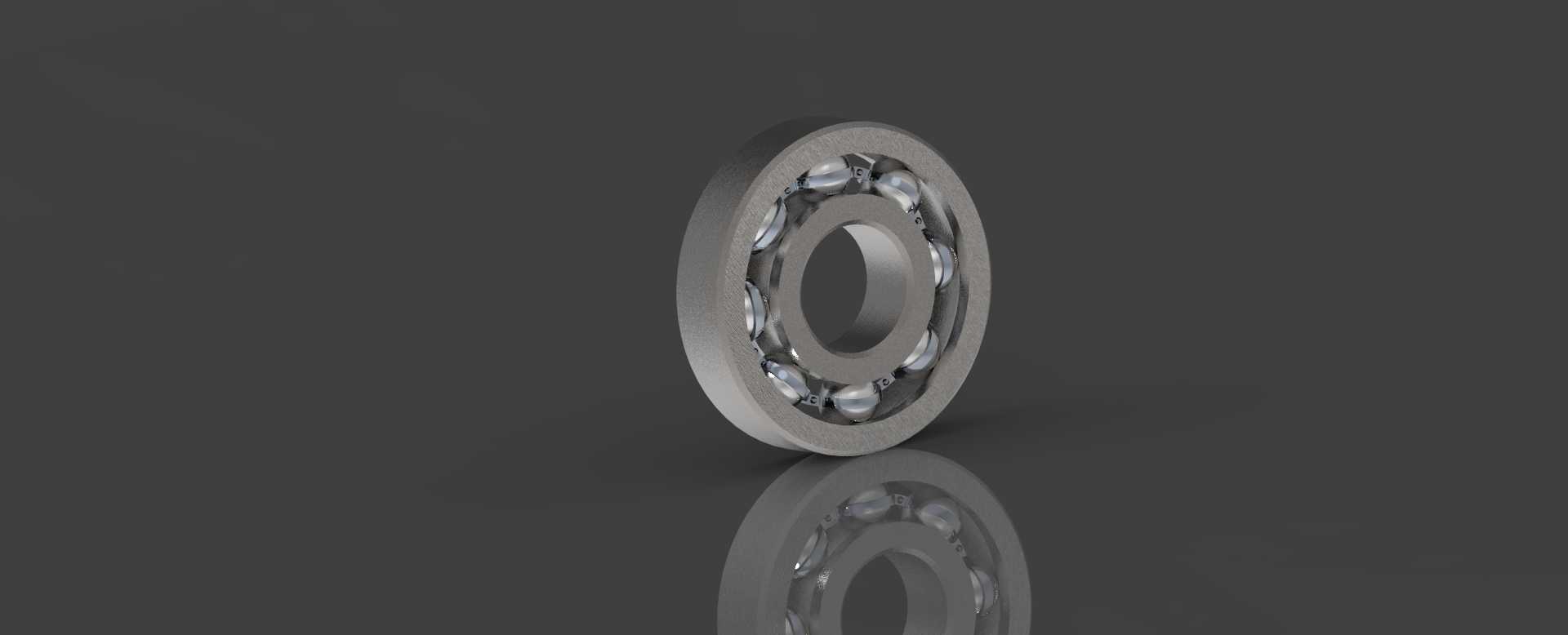

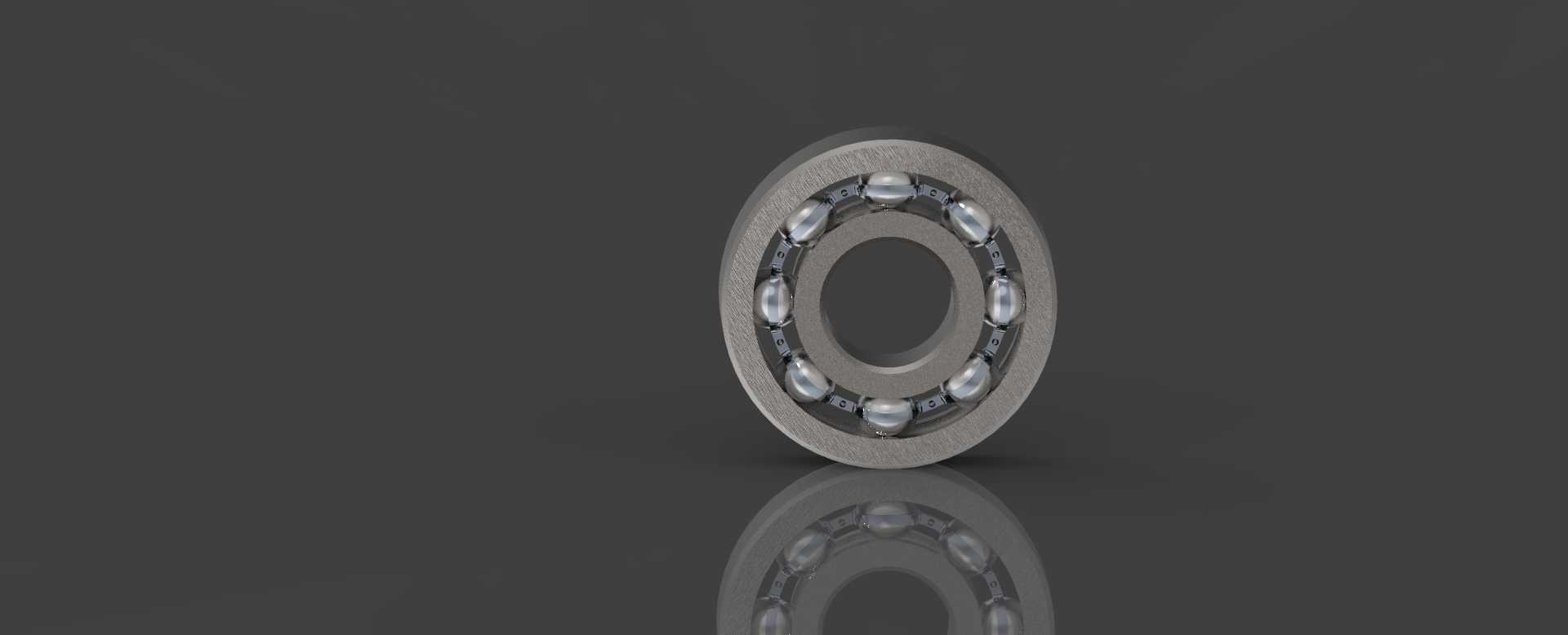

深沟球滚动轴承工业机械传动部件

　　在各类旋转传动设备的结构设计中，滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，这类深沟球轴承的应用场景覆盖极广，从民用家电的电机转轴、普通输送线的辊筒支撑，到汽车传动系统的轮端、变速箱轴系定位，再到工业机床的主轴辅助支撑、通用减速机的输入输出轴定位，都能见到这类结构的身影。它的核心功能是在轴与轴座之间形成滚动摩擦副，将轴运转过程中的摩擦系数控制在极低水平，同时承担径向载荷与一定比例的双向轴向载荷，保证轴系旋转精度始终维持在设计允许的公差范围内，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题，减少轴系与安装基座之间的磨损，延长整套传动机构的服役寿命。

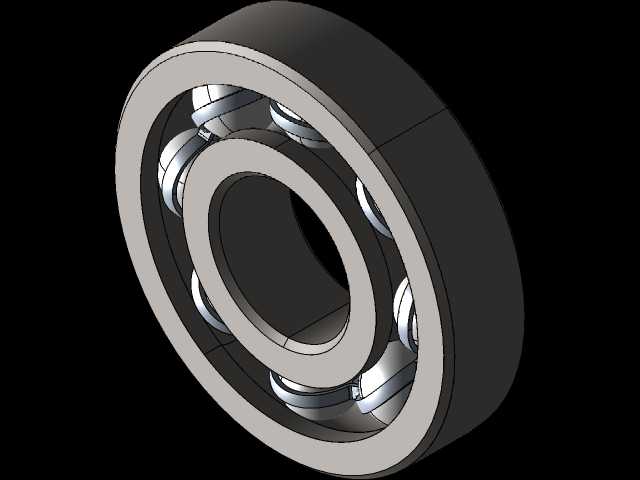

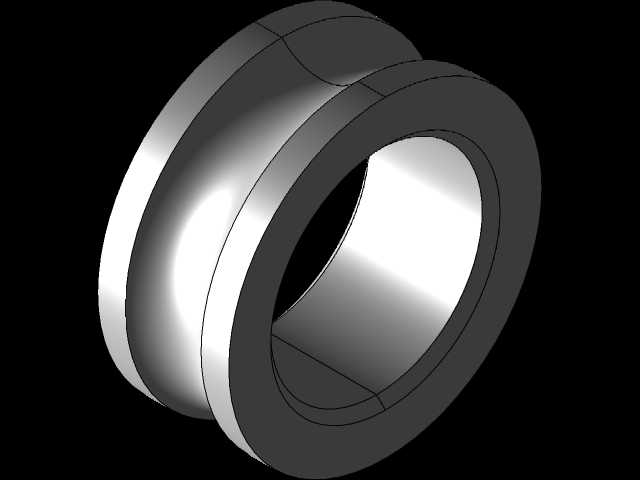

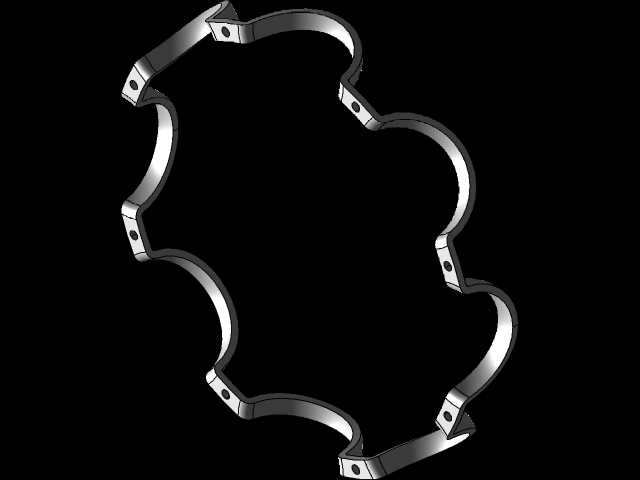

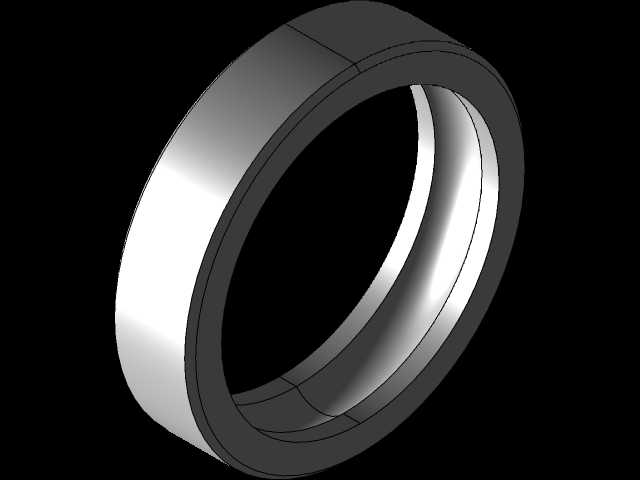

　　从设计思路来看，这款深沟球轴承采用最经典的单列深沟滚道结构，内圈与轴采用过盈配合实现周向与轴向定位，外圈与轴承座孔采用过渡或间隙配合适配不同的安装工况，内圈与外圈的滚道曲率半径略大于钢球直径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用冲压浪形结构，将每一粒钢球均匀分隔在滚道圆周方向，防止钢球在运转过程中相互碰撞、摩擦，同时引导钢球在滚道内保持正确的运动轨迹，即使在轴系出现少量不对中偏差的工况下，这类轴承也能通过自身的调心余量适配一定的角度偏差，不会出现卡滞、异常磨损的问题。

　　从安装边界尺寸来看，这款轴承内径为50mm，适配直径50mm的标准轴径安装，安装时需要注意轴颈的加工公差通常选取k6或者m6级，保证内圈与轴的配合紧密度足够，避免内圈在轴上出现跑圈的问题；轴承外径为130mm，适配轴承座孔的加工公差通常选取H7或者J7级，既保证外圈在座孔内不会出现异常转动，又能留出一定的热膨胀余量，避免轴承运转升温后外圈膨胀导致的配合过盈量过大、运转卡滞。轴承的轴向厚度为30mm，在做安装位结构设计时，轴肩的定位高度不能超过轴承内圈的倒角高度，轴承座孔的挡肩高度也不能超过外圈的倒角高度，否则会导致轴承安装不到位，甚至在压装过程中损坏轴承的密封结构或者滚道边缘。

　　在实际设备选型过程中，这类深沟球轴承通常适用于中高速、中等载荷的旋转工况，相比同尺寸的滚子轴承，它的极限转速更高，运转噪音更低，维护成本也更低，不需要频繁加注润滑脂就能维持长时间的稳定运转。在做三维建模的时候，需要重点还原内圈、外圈、钢球、保持架四个核心零件的配合关系，钢球的直径、滚道的曲率、保持架的兜孔间隙都需要符合实际加工的公差要求，不能出现钢球与滚道干涉、保持架与钢球间隙过大的问题，否则后续做装配干涉检查、运动仿真的时候会出现错误结果，影响后续的结构设计判断。很多刚入行的结构工程师在做轴承选型的时候，往往只关注内径、外径、厚度三个尺寸参数，忽略了轴承的额定动载荷、额定静载荷与实际工况载荷的匹配性，也忽略了极限转速与设备实际运转转速的匹配，很容易导致轴承选型过小，设备运行短时间就出现轴承烧损、碎裂的问题，还有的工程师在设计安装位的时候，没有预留轴承的润滑通道、密封结构空间，导致轴承运转过程中润滑脂泄漏，外界的粉尘、水汽进入滚道内部，加速钢球与滚道的磨损，大幅缩短轴承的使用寿命。

　　在汽车底盘的轮端支撑结构中，这类轴承需要同时承受车身的垂直径向载荷，以及车辆转弯、加减速过程中产生的轴向冲击载荷，所以选型时通常会选取带密封结构的深沟球轴承，预先填充好长效润滑脂，做到终身免维护，减少后期的维保工作量；在普通工业电机的轴系支撑中，通常会在电机轴的两端各安装一个深沟球轴承，其中一端作为固定端，承担径向与轴向定位作用，另一端作为浮动端，适配电机轴运转升温后的热伸长量，避免轴系因为热胀冷缩出现卡滞问题；在输送机的辊筒支撑结构中，这类轴承的安装通常会配合密封端盖使用，隔绝输送环境中的粉尘、碎屑进入轴承内部，适应多粉尘的恶劣工况。做三维装配设计的时候，还要注意轴承的安装方向，虽然深沟球轴承本身是对称结构，但是如果搭配密封件、止动环使用的时候，要注意密封唇口的朝向、止动环的卡槽位置要与安装位的结构对应，避免装反导致密封失效、定位失效。
