适配越野车型的后制动卡钳固定支架结构

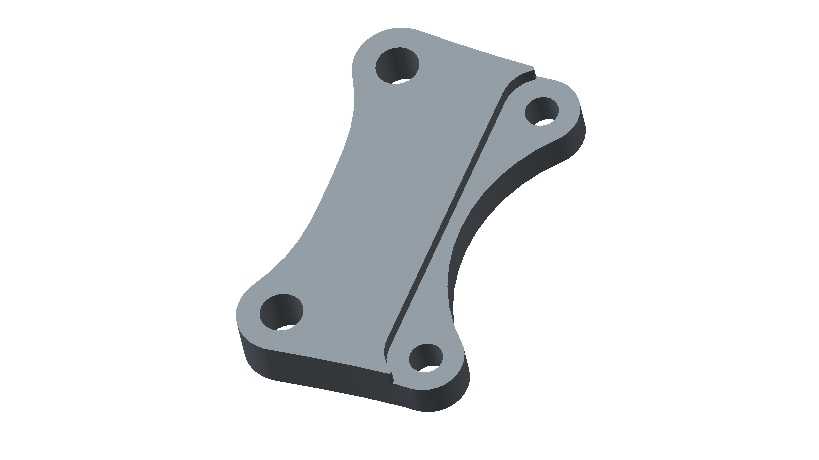

　　在硬派越野车型的底盘制动系统布局中，后制动卡钳支架承担着连接转向节/后桥安装座与制动卡钳的核心载荷传递作用，其结构刚性、安装孔位精度直接决定制动过程中卡钳的位置稳定性，避免制动抖动、偏磨等常见故障。这款支架的结构设计完全围绕越野工况的载荷特性展开，整体采用变截面弧形支撑结构，而非传统的平直板式设计，弧形轮廓能够在制动卡钳夹紧制动盘产生反向扭矩时，将载荷沿支撑臂的弧形走向均匀分散，避免直角位置出现应力集中，适配非铺装路面行驶时频繁制动带来的冲击载荷。从安装边界来看，支架共设置四个安装通孔，其中两个孔位对应后桥/转向节上的固定安装点，另外两个孔位对应制动卡钳的安装耳位，孔位的同轴度、孔距公差严格控制在制动系统装配要求范围内，

　　保证卡钳安装后与制动盘的端面跳动量符合设计要求，避免制动时卡钳活塞回位不畅带来的拖滞问题。支架的厚度设计经过载荷校核，在满足制动扭矩承载要求的前提下，通过弧形挖空的轮廓去除非承载区域的多余材料，兼顾刚性与轻量化需求，避免簧下质量过度增加影响越野行驶时的悬挂响应特性。实际装车场景中，这类支架需要匹配对应规格的浮动式制动卡钳与通风制动盘，安装时需保证支架与安装座的结合面完全贴合，无异物凸起，按照规定扭矩拧紧固定螺栓后，卡钳能够沿导向销正常浮动，在制动时两侧刹车片能够均匀贴合制动盘工作面。从设计思路层面，这款支架的轮廓完全避让了周边的半轴、防尘罩、悬挂拉杆等运动部件，在车轮上下跳动、转向动作过程中不会出现运动干涉，

　　弧形的外侧轮廓也能减少越野行驶中泥沙、碎石对支架安装面的冲击堆积，降低螺栓松动的风险。支架的四个安装孔均采用锪平设计，保证螺栓安装时头部支撑面完全贴合，避免螺栓受剪切力出现断裂风险，支撑臂的过渡圆角经过优化，在高频制动带来的交变载荷作用下，不会在圆角位置产生疲劳裂纹，满足越野车型长距离复杂路况行驶的耐久要求。对于底盘改装、制动系统维修的从业者而言，这类支架的三维模型能够直接用于安装位置校核、干涉检查，在更换不同规格卡钳时，可基于该支架的安装边界调整孔位位置，快速完成适配性改装设计，无需反复上车测量孔距，大幅提升维修改装的效率。在制动系统工作过程中，卡钳支架需要承受刹车片与制动盘摩擦产生的切向力，以及车辆颠簸时卡钳自身的惯性冲击力，

　　因此其结构的抗变形能力是核心设计指标，这款支架的支撑臂截面采用渐变厚度设计，靠近安装座的位置厚度更大，承载能力更强，靠近卡钳安装位的位置厚度适当减小，匹配载荷分布规律，避免材料浪费。同时支架的边缘均做了倒角处理，避免安装过程中锐边划伤操作人员，也减少应力集中点的存在。在实际装配场景中，支架安装完成后需要检查卡钳与制动盘的间隙是否均匀，手动转动车轮确认无拖滞现象，这就要求支架的安装孔位位置度误差控制在极小范围内，三维建模过程中对孔位的相对位置、支架的平面度都做了精准还原，能够直接用于生成加工图纸，指导支架的生产制造，也可用于制动系统的装配仿真，验证整个制动动作过程中各部件的运动关系是否合理。
