EMG封闭式双线圈电吉他拾音器结构设计

　　这款封闭式双线圈电吉他拾音器的三维结构设计，核心围绕电声转换部件的实际安装适配与性能需求展开，首先需要明确其在电吉他整机中的应用场景：作为电吉他弦振动信号转换为电信号的核心部件，这类主动式双线圈拾音器多用于重金属、硬摇滚等需要高输出、低噪音信号的演奏场景，安装位置覆盖琴颈、琴桥两个标准拾音器安装位，适配常规实心电吉他、半空心电吉他的琴身开槽尺寸。从实际用途来看，该结构为非双模式切换的固定输出型号，对应81、85系列经典主动拾音器的尺寸标准，建模时严格还原了实物的安装边界，可直接用于数控加工环节的吉他琴身铣槽定位、拾音器安装孔位打标，也可作为吉他整机组装时的干涉检查参考件，避免琴身内部布线、电位器安装与拾音器本体产生空间冲突。

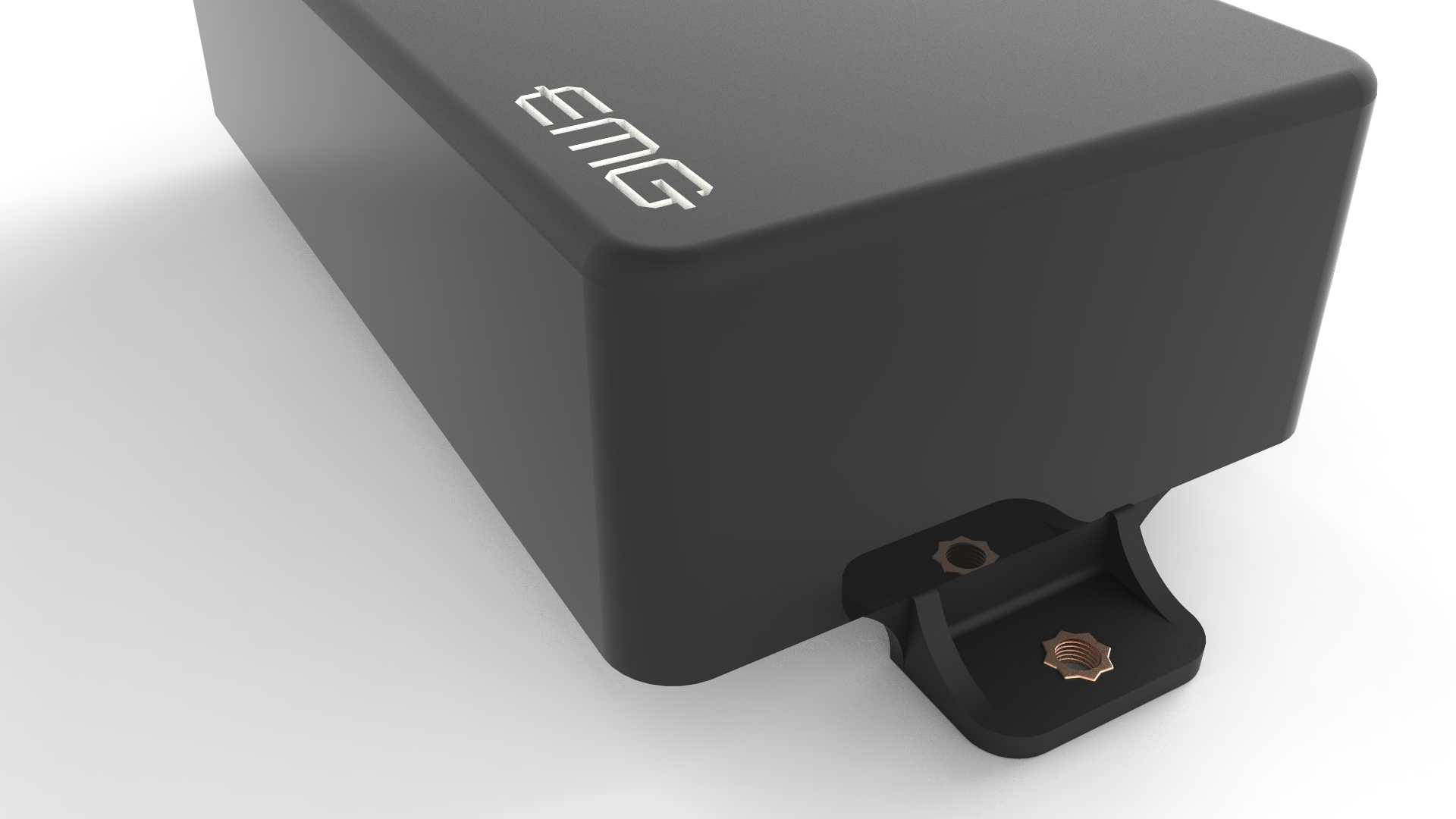

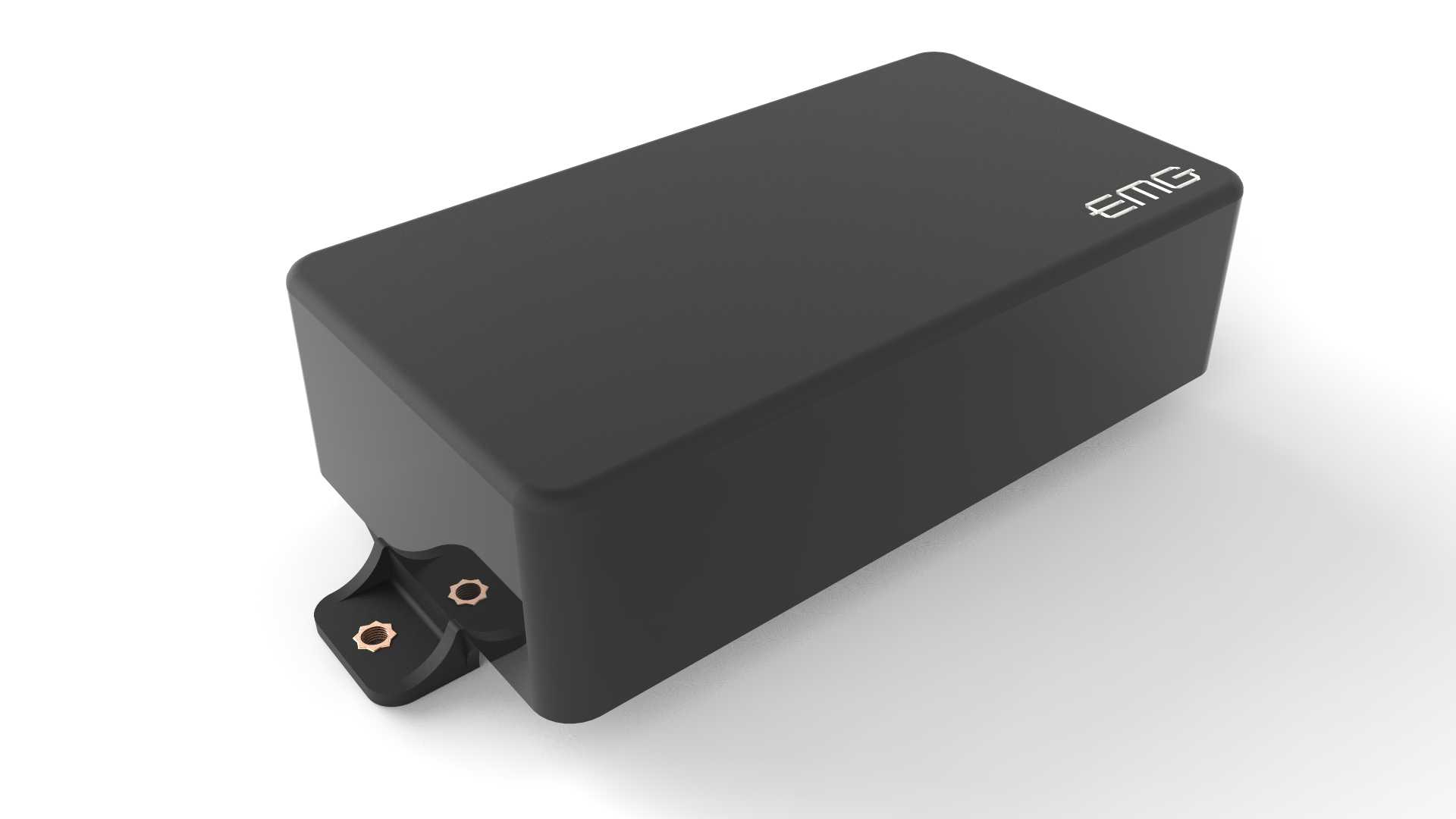

　　从产品功能特性层面拆解，封闭式外壳的设计首先解决了传统开放式双线圈拾音器易受外界电磁干扰的问题，金属外壳形成的屏蔽层可有效降低舞台环境下灯光设备、无线信号带来的底噪，同时外壳的密封结构也能避免演奏过程中汗液、灰尘进入线圈绕组区域，延长部件使用寿命。底部伸出的两个带金属衬套的安装耳是结构设计的关键细节，衬套采用内嵌式铜质结构，避免安装螺丝直接拧入塑料壳体导致的柱孔开裂，两个安装孔的中心距严格匹配行业通用的52mm标准，适配绝大多数量产电吉他的拾音器固定螺丝孔位，不需要额外对琴身进行扩孔或移位加工。

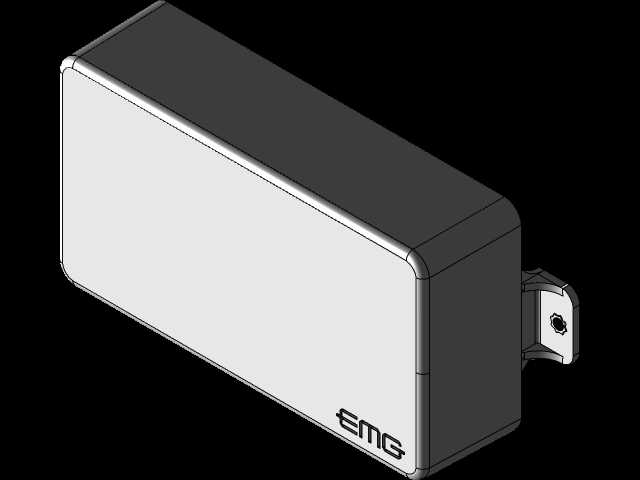

　　设计思路上，建模全程以实物逆向测绘的尺寸为基准，首先确定拾音器主体的长方体外壳轮廓，外壳边角做R2.5的圆角处理，既还原了实物的握持与安装手感，也避免锐边在安装过程中刮伤琴身漆面。外壳顶面的品牌标识采用凹陷式浮雕结构，深度控制在0.2mm，可直接用于后续外壳丝印或激光雕刻的定位参考。底部安装耳与主体外壳采用一体化衔接结构，衔接处做R1.5的过渡圆角，避免应力集中导致安装耳在拧紧螺丝时发生断裂，安装耳的下沉高度设计为3.2mm，刚好适配琴身拾音器开槽的台阶深度，保证拾音器安装后顶面与琴身面板的高度差控制在1mm以内，符合常规电吉他的外观装配要求。

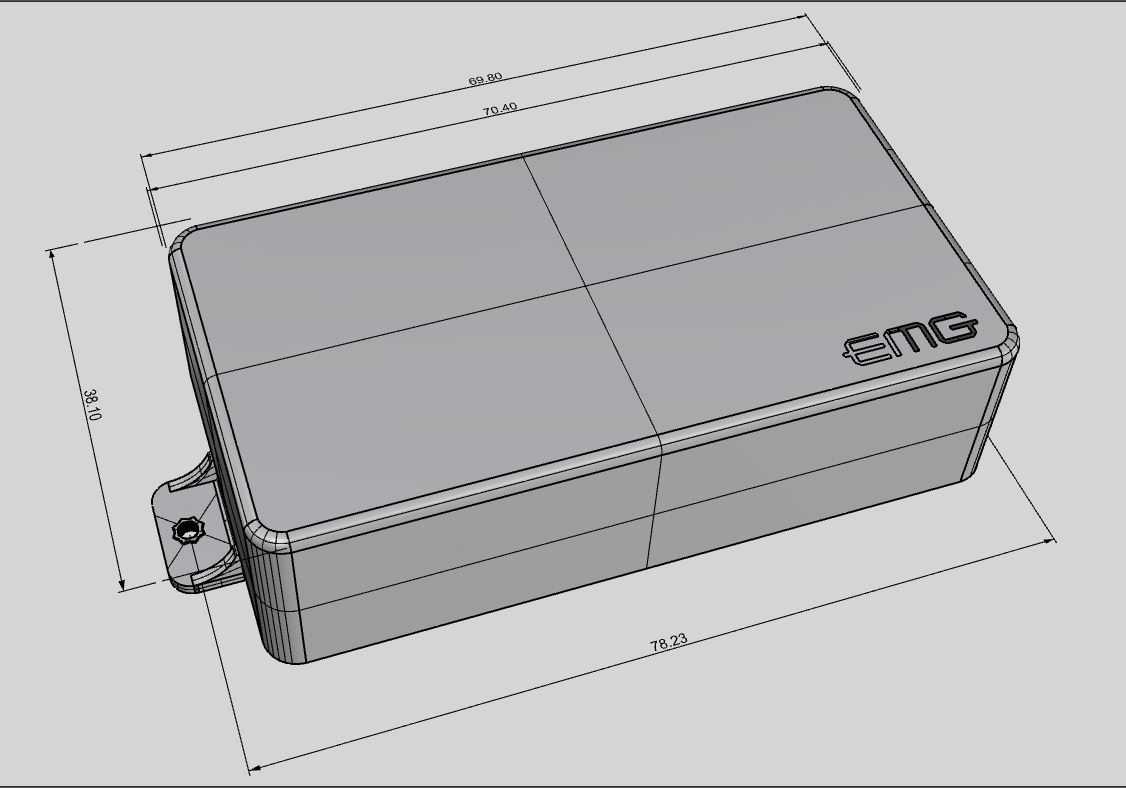

　　外形尺寸与安装边界的把控是这款模型的核心价值所在，主体外壳的长宽高尺寸严格对应实物的69.2mm38.1mm28.6mm，底部安装耳的总宽度为46mm，安装孔直径为3.5mm，适配M3规格的安装螺丝，安装孔中心到主体外壳侧面的距离为19.05mm，完全符合电吉他拾音器的行业安装规范。建模时特意预留了拾音器底部的引线出线空间，出线槽的宽度为8mm，深度为5mm，可容纳常规的四芯屏蔽信号线穿出，不会出现引线被壳体与琴身夹压导致的信号中断问题。对于需要进行吉他定制改装的从业者来说，这款模型可以直接导入CAM软件生成琴身开槽的加工刀路，不需要反复测量实物尺寸，大幅降低定制加工的出错率；对于三维建模学习者来说，该模型的结构涵盖了塑料壳体设计、安装衬套配合、圆角过渡处理、标识浮雕建模等多个常用机械结构设计知识点，可作为小型电子零部件结构建模的练习参考。在实际装配验证环节，该模型的所有配合面都做了公差预留，外壳与内部线圈骨架的配合间隙控制在0.15mm，既保证组装时的顺畅度，也不会出现壳体晃动产生的杂音问题，安装耳的衬套与塑料壳体的过盈量设置为0.1mm，保证衬套压入后不会出现松脱情况。
