防火启动器B段嵌套式连接结构

　　在固定式消防灭火系统的启动端布局里，这类分段式的启动器部件往往承担着动力传递与介质导通的双重作用，尤其是在管网式气体灭火、高压细水雾灭火这类需要精准触发的系统中，B段结构作为衔接触发端与输出端的中间载体，其结构合理性直接决定整套启动机构的动作可靠性。从实际工程应用场景来看，这类部件多安装在消防钢瓶组的瓶头阀与启动管路之间，部分预制式灭火装置里也会将其集成在启动器总成的中段，用来适配不同安装空间下的管路走向偏差，同时抵消启动瞬间的管路冲击应力。

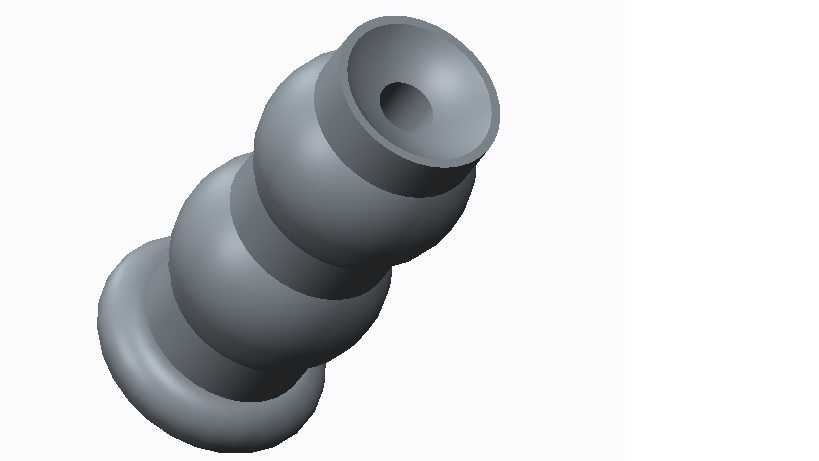

　　从功能特性上拆解，该部件采用三段式鼓形腔体的结构设计，并非单纯为了外形辨识度，每一段鼓形结构都对应着不同的功能区间：靠近大端法兰的第一段腔体，主要用来容纳启动顶杆的复位弹性元件，鼓形的内壁弧度可以给弹性元件提供足够的形变空间，避免元件在反复压缩过程中出现卡滞；中间段的腔体是动力传递的核心通道，不管是气动式启动的高压气体，还是机械式启动的顶杆推力，都要通过这个区间完成力的传导，等径收窄的过渡段可以减少动力传递过程中的损耗，让触发动作的响应速度控制在毫秒级；靠近小端接口的第三段腔体，则是用来和A段启动部件完成嵌套配合，内凹的接口结构可以实现两段部件的同轴定位，避免装配过程中出现偏心导致的密封失效。

　　设计思路上，这种分段鼓形结构优先考虑的是装配容错性与动作稳定性的平衡，在消防设备的现场安装过程中，经常会遇到管路预埋偏差、瓶组安装位偏移的问题，多段圆弧过渡的外壁结构可以允许部件在小角度范围内微调安装角度，不会因为硬连接导致应力集中在接口位置。同时，整体采用一体化的回转体结构，没有多余的拼接缝隙，从根源上减少了高压介质泄漏的风险点，内壁的光滑曲面设计也能降低气体介质流动时的阻力，避免启动过程中出现压力波动导致的触发延迟。

　　从安装边界的角度来看，该部件的大端法兰面是主要的安装定位基准，法兰端面的平面度公差需要控制在0.05mm以内，才能保证和瓶头阀连接时的密封性能，法兰边缘的倒角结构是为了安装时快速对准密封槽，避免密封圈被切边损坏。小端的嵌套接口深度有严格的尺寸要求，插入A段部件后，配合面的重叠长度需要满足承压要求，在15MPa的启动压力下不会出现脱开情况。部件的整体外径沿着轴向逐步收窄，相邻两段鼓形结构的外径差控制在8mm左右，既给安装扳手预留了足够的操作空间，也不会因为外径过大占用过多的瓶组间安装空间，在多瓶组并排安装的场景下，相邻部件之间可以保留10mm以上的安全间隙，避免安装维护时出现磕碰。

　　在实际的工况验证中，这类结构还要承受反复的启停冲击，每次启动时腔体内的压力会在0.2秒内从常压升至额定工作压力，鼓形的外壁结构可以将压力均匀分散到整个腔体壁面，相比直筒式结构，其承压能力可以提升30%左右，同时减少压力冲击带来的结构形变。部件两端的接口同轴度公差控制在0.03mm以内，保证顶杆在腔体内往复运动时不会出现偏磨，长期使用后也不会出现动作卡滞的问题，这对于需要长期处于待命状态的消防设备来说至关重要，毕竟消防设备的全生命周期内可能都不会触发一次，但一旦触发就必须保证动作百分百可靠。
