矩形铝铸件成型用敞口式铸锭模具

　　在铝加工及小型有色合金铸造车间的日常生产里，这类敞口矩形铸锭模是小批量熔铸环节最常用的工装之一，主要承接熔炉舀出的高温铝液，待其冷却凝固后形成规则矩形铝锭，既方便后续回炉重熔配料，也可直接作为小型锻压、轧制工序的原料坯使用。不同于连续铸锭线使用的水冷长模，这类单体钢模适配非连续、小批量的生产场景，常见于机修车间自制铝配件、小型铸造工坊打样、院校金工实习铸造实训等场景，不需要配套复杂的输送、水冷线，单模即可独立完成浇铸作业，使用灵活度高。

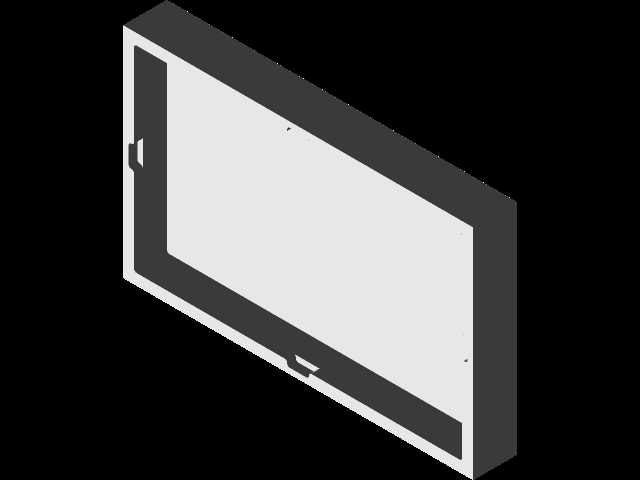

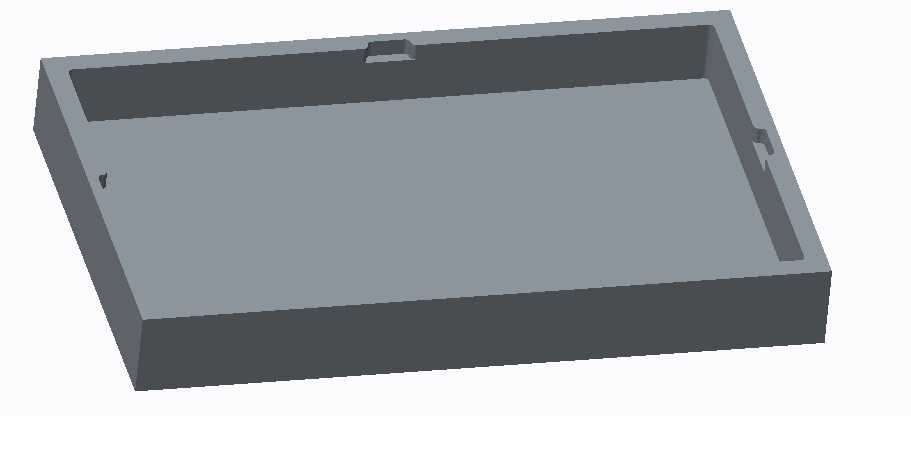

　　从结构设计来看，模体整体采用敞口槽型结构，内腔为规整矩形，侧壁设置有微小的拔模斜度，避免铝液冷却收缩后抱紧模壁导致脱模困难；模腔侧壁靠近顶部的位置设置有两处对称的缺口结构，一处为浇铸时的溢液排气位，可在铝液注满时排出模腔内残留的空气，减少铸锭内部气孔缺陷，另一处为脱模撬口，方便使用撬棍插入撬动凝固后的铝锭，降低脱模操作的难度。模体底部为平整实心结构，放置在地面或浇铸工作台时可保持稳定，不会因铝液注入的冲击力发生偏移，厚实的底部结构也可存储部分热量，避免铝液接触模底时冷却速度过快导致底部冷隔缺陷。

　　设计这类铸锭模时，首先要匹配常用的铝锭单重需求，内腔的长宽尺寸决定铸锭的截面规格，深度决定单次浇铸的铝液容量，常规小批量使用场景下，单模成型的铝锭重量控制在5-15kg区间，适配人工搬运的承重范围，避免过重导致脱模、转运困难。模壁厚度需要兼顾蓄热能力与结构强度，过薄的模壁在反复高温铝液的热冲击下容易发生变形，导致铸锭尺寸超差，过厚则会增加模体自重，提升搬运难度，同时冷却速度过慢会延长生产周期。内腔的边角位置均设置有小圆角过渡，避免直角位置的应力集中导致模体在冷热循环下开裂，同时也可减少铸锭边角的冷隔、缺肉缺陷。

　　实际使用时，这类模具需要提前预热到150-200℃，并在模腔内壁涂刷脱模涂料，避免铝液与钢模直接接触发生粘模，浇铸时需要将铝液沿模腔侧壁缓慢注入，避免直接冲击模底造成飞溅，同时减少铝液卷气。待铝液完全凝固冷却后，通过侧壁的撬口即可撬动铝锭完成脱模，成型后的矩形铝锭外形规整，无多余飞边，可直接堆放存储，也可送入加热炉进行后续的热加工工序。这类模具的结构简单，维护成本低，在无复杂铸锭设备的场景下可快速搭建小批量铝锭生产能力，是小型铸造场景下实用性极强的成型工装。
