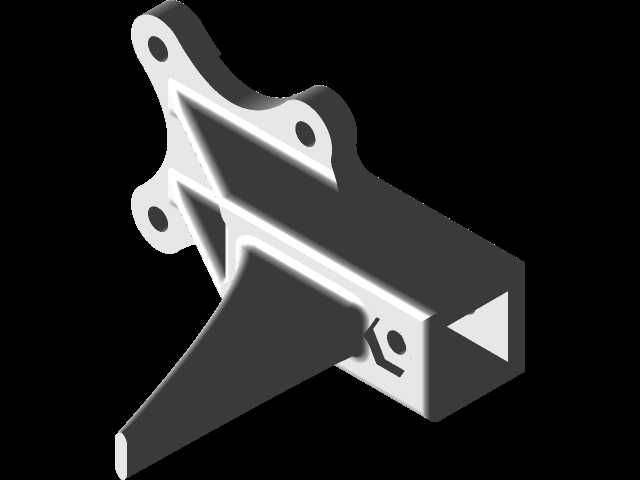

适配16x19mmX支架的三翼舷外电机固定支架

　　在小型舷外动力配套领域，电机安装支架的适配性直接决定动力单元的运行稳定性与安装效率，这款三翼结构的电机固定支架，正是针对搭载16x19mm规格X型支架的舷外电机开发的专用固定构件，同时可兼容方形条杨木的安装基面，覆盖小型民用小艇、临时作业浮台、轻型养殖作业船等多类舷外动力搭载场景。从实际使用场景来看，舷外电机长期处于水面颠簸、持续振动的工作环境，支架不仅要承担电机自身的重量载荷，还要抵消电机运转时产生的高频振动，以及水面行进中水流冲击带来的交变载荷，因此结构设计上没有采用常规的直板悬臂结构，而是选择三翼延展式的安装基面设计。三个带安装孔的翼片沿中心安装位呈120度左右分布，相比两孔或单悬臂的固定结构，

　　三翼布局可以将电机传递来的振动载荷分散到三个不同方向的安装点上，避免应力集中在单一连接位置导致的支架变形、连接螺栓松动问题，同时中心位置预留的大尺寸通孔，既可以作为电机输出轴的避让空间，也能作为安装对位的基准孔，方便现场安装时快速对齐电机主轴与支架中心，减少对位偏差带来的运转偏心问题。支架的支撑臂采用变截面斜向延伸设计，从三翼安装基面的侧部向下延伸出单支撑臂，这种结构并非随意设计，而是匹配舷外电机的安装倾角需求，斜向臂的角度经过适配，安装后电机主轴可以保持合适的入水角度，既保证螺旋桨的入水深度符合推进效率要求，也能避免支架臂与船体舷侧、浮台边缘产生结构干涉。支撑臂从与三翼基面连接的根部到末端，截面尺寸逐步收窄，

　　在保证根部连接强度的前提下，尽可能降低支架整体重量，减少船体舷侧的额外载荷，同时臂身的棱边做了过渡处理，避免应力集中在棱角位置，长期受振动载荷下出现疲劳裂纹。安装边界方面，三翼基面上的每个安装孔位都做了沉台处理，安装螺栓拧紧后螺栓头部可以沉入沉台内，不会突出基面影响电机与支架的贴合度，所有孔位的位置公差控制在合理范围内，适配16x19mmX支架的安装孔距，不需要现场二次打孔即可完成对位安装；针对方形条杨木的安装基面，支撑臂的贴合面做了平面度处理，与木质基面贴合时可以保证足够的接触面积，配合螺栓紧固后不会出现局部压溃木质基面的问题。从设计思路上看，这款支架没有追求通用化的万能适配，而是瞄准特定规格的X支架舷外电机做精准匹配，

　　省去了通用支架上多余的调节结构、冗余安装位，在保证结构强度的前提下压缩了整体体积，既适合小型船舶的舷侧安装，也可以在临时搭建的浮式作业平台上搭配方形条杨木基座快速固定电机，不需要额外制作转接件。实际选型使用时，需要确认配套电机的安装支架尺寸为16x19mmX型结构，同时确认安装基面的承载能力满足电机重量与运行载荷要求，安装时按照三翼孔位逐一紧固连接螺栓，保证每个连接点的预紧力均匀，避免单孔过紧导致支架安装后出现翘曲，影响电机主轴的对中精度。长期使用过程中，三翼分散载荷的结构可以有效降低连接螺栓的松动概率，相比常规悬臂支架，抗振动疲劳的性能更优，适合在长期户外水面作业的场景下使用，不需要频繁检查紧固连接点。
