三角翼尾段伺服电机固定安装支座结构

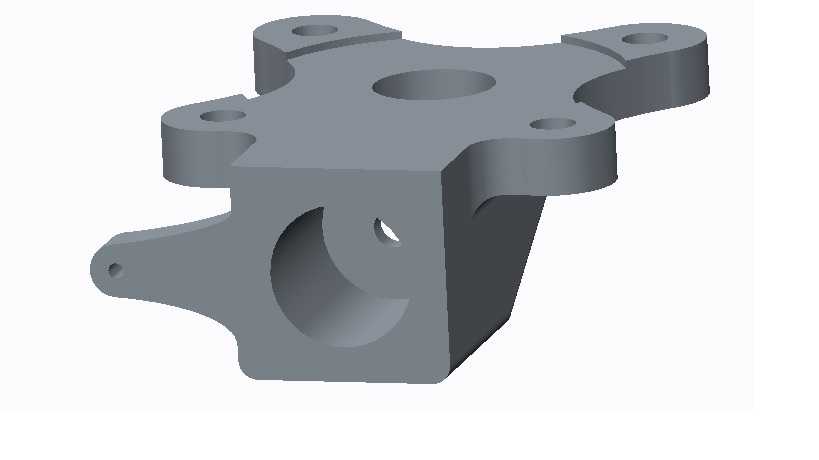

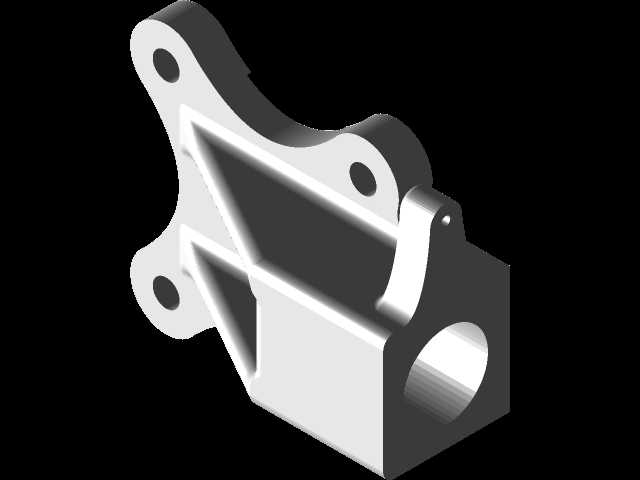

　　在轻型三角翼飞行器的尾段动力与操纵系统布局中，尾电机安装支座是承接尾部伺服动力单元、连接尾翼主体承力结构的核心受力构件，其结构合理性直接影响尾段动力输出的稳定性、操纵响应的精准度以及飞行过程中的结构可靠性。该支座的设计首先围绕尾部伺服支座总成的配合边界展开，主体采用块状承力基体加外延安装耳的组合结构，基体部分预留与伺服单元匹配的弧形容纳腔，可完整包覆伺服电机的主体圆柱段，限制电机工作过程中的径向窜动，容纳腔侧壁开设的定位小孔用于穿设电机固定销，实现电机周向位置的锁止，避免电机在输出扭矩时发生相对转动。支座向外延伸出五处带安装孔的连接耳，其中四处分布于基体上部的四个方位，孔位轴线垂直于支座安装基准面，

　　用于将整个支座组件固定在尾段承力框架上，孔位的位置度公差严格控制在0.1mm以内，保证安装后支座基准面与尾段框架的贴合度，避免装配应力导致的支座变形；剩余一处连接耳从基体侧下方延伸而出，带单安装孔，用于连接尾操纵拉杆的铰接端，承接操纵力的传递路径。从受力角度分析，该支座在工作状态下需要同时承受三类载荷：一是电机自身工作产生的振动载荷，二是尾段气动载荷传递至支座的交变作用力，三是操纵拉杆动作时的拉压载荷，因此在结构设计时，对各安装耳与基体的衔接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，基体内部在非配合区域做了适度的减重挖空，在保证结构强度满足载荷要求的前提下，尽可能降低构件自身重量，适配轻型飞行器的减重需求。安装边界方面，

　　该支座的上部安装面为平面基准，与尾段框架的安装平面完全贴合，四个上部安装孔的孔距匹配尾段框架预设的安装螺柱位置，装配时可直接对位穿设固定螺栓，侧下方的拉杆安装耳的孔位轴线与电机输出轴轴线保持固定的空间角度，保证操纵拉杆的运动轨迹与舵面偏转角度的线性对应关系，避免出现运动干涉或者操纵非线性的问题。在实际应用场景中，这类支座多用于小型动力三角翼、电动三角翼无人机的尾段动力系统集成，既可以作为尾推电机的固定支撑，也可以适配尾舵伺服机构的安装需求，其多耳片的分布式安装结构能够将集中载荷分散传递到尾段框架的多个承力点，降低单个连接点的受力负荷，提升尾段结构的整体抗振能力。设计过程中，首先根据尾部伺服单元的外形尺寸确定容纳腔的内径与深度，

　　保证电机装入后端面与支座端面齐平，再根据尾段框架的安装点位确定各安装耳的延伸长度与孔位坐标，随后通过有限元分析对各受力位置的应力分布进行校核，调整过渡圆角的大小与基体壁厚，确保在极限载荷下各位置的应力值低于材料的许用应力，同时对安装耳的厚度进行优化，避免过厚导致的重量冗余，过薄导致的连接刚度不足。该支座的外形无复杂曲面，所有特征均为机加工可实现的结构，适合采用铝合金铣削加工成型，加工时以基体底面为定位基准，一次装夹即可完成所有安装孔与容纳腔的加工，有效保证各特征之间的位置精度，装配时无需额外的调整垫片，即可实现与伺服总成、尾段框架的精准配合，减少现场装配的工作量。
