三旋翼无人飞行器机架结构设计方案

　　这套三旋翼无人飞行器的机架结构，核心面向低空近距作业场景设计，区别于常见的四旋翼布局，三旋翼构型在同等起飞重量下能减少一套动力单元的自重损耗，适配农林小区域植保、电力线路巡检、狭小空间航测这类对载荷冗余、机动灵活性有特定要求的作业场景。从实际使用逻辑出发，三旋翼的动力布局天然带有偏航力矩的调节优势，不需要额外增加舵机补偿偏航动作，在侧风环境下的姿态修正响应速度比同尺寸四旋翼更快，尤其适合建筑密集区、林间这类气流扰动复杂的作业区域。

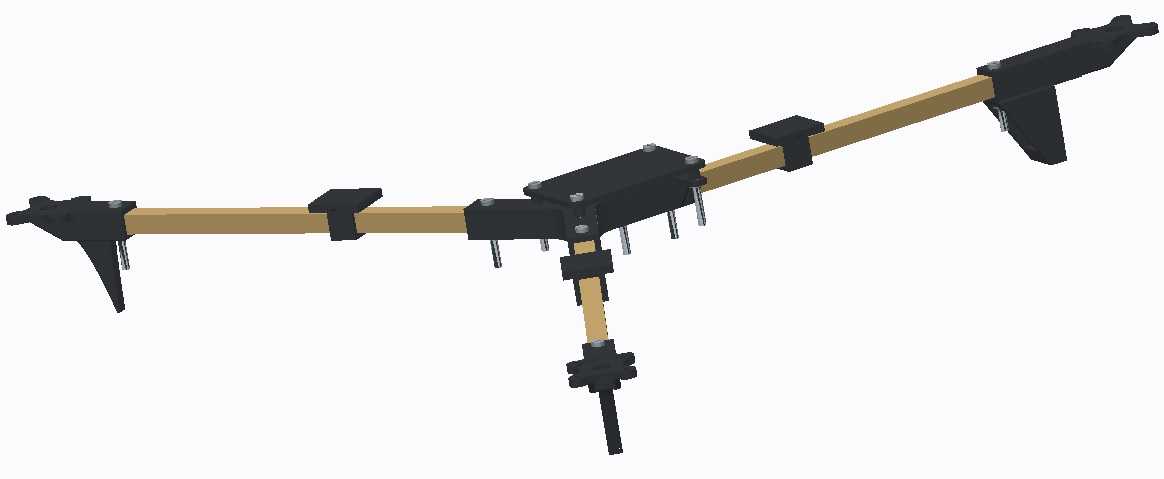

　　结构设计上，机架主体采用中心分舱加三向悬臂的布局，中心舱段作为核心承载区，预留了飞控板、电池、信号接收模块的安装位，舱体上下盖通过螺栓组锁紧，接缝处做了止口设计，既可以保证装配时的定位精度，也能避免日常作业中灰尘、零星雨滴渗入舱内影响电子元件运行。三根悬臂梁沿中心舱呈120度夹角均匀分布，梁体采用等截面空心杆件设计，在保证抗弯刚度的前提下尽可能降低结构自重，悬臂与中心舱的连接位置做了加强抱箍结构，抱箍与梁体之间设置了防滑胶垫，既可以分散飞行时悬臂根部的应力集中，也能在炸机受损时快速更换悬臂部件，不需要整体报废机架。

　　每根悬臂的末端设置了动力安装座，座体预留了电机安装孔位与走线槽，旋翼的下洗气流不会被悬臂结构遮挡，能保证动力输出效率。其中一根悬臂的末端额外预留了舵机安装位，用来配合倾斜舵盘实现偏航力矩的精准调节，这也是三旋翼构型区别于其他多旋翼结构的核心设计点，舵机安装座与悬臂做了一体化加强设计，避免舵机高频动作时连接位置出现疲劳松动。机架底部设置了快拆式起落架，起落架支腿采用弹性杆件设计，着陆时可以通过自身形变吸收冲击能量，支腿的安装位置避开了下方任务载荷的挂载区，不会遮挡相机、植保喷头这类下挂设备的工作视野或喷射范围。

　　从安装边界尺寸来看，单根悬臂的有效长度控制在常规多旋翼的收纳适配范围内，三根悬臂展开后整机的外接圆直径满足低空作业的空域尺寸要求，不会在林间穿行、楼宇间隙巡检时出现翼端剐蹭的问题。中心舱的内部安装空间按照主流飞控硬件的通用尺寸做了适配，电池仓的尺寸兼容常用的锂聚合物电池规格，不需要额外定制电池配件。走线设计上，所有动力线、信号线都沿悬臂内部的空腔布设，从中心舱侧壁的走线孔引出，外部没有裸露的线束，既可以降低飞行时的风阻，也能避免线束被旋翼剐蹭、被树枝勾挂引发故障。

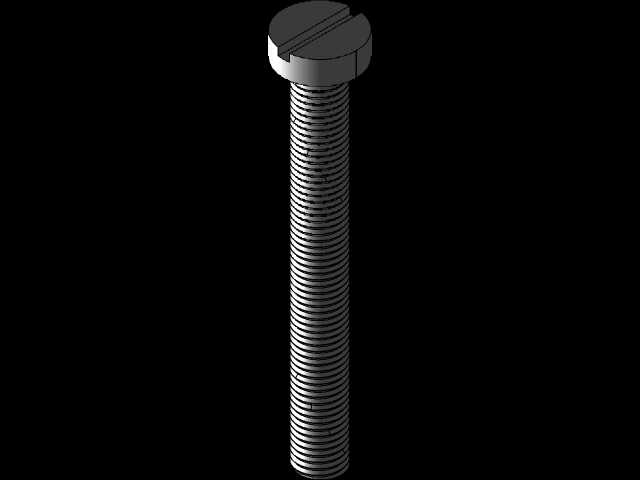

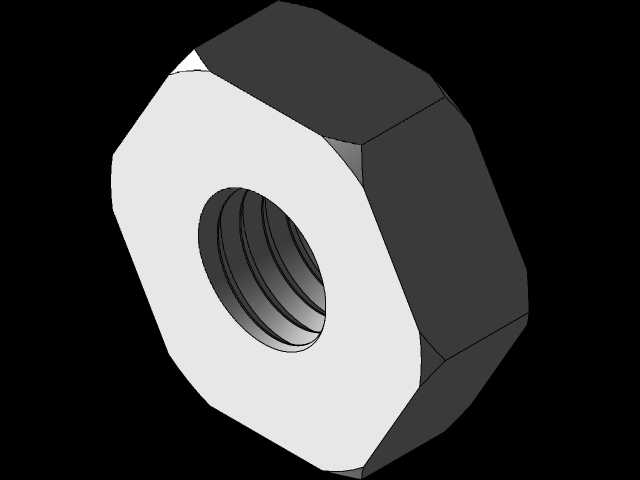

　　考虑到实际作业中的维护需求，整个机架的连接紧固件都采用通用标准件，不同位置的螺栓规格尽可能统一，外场维护时不需要携带多规格工具就能完成拆装更换。悬臂与中心舱的连接采用快拆式锁紧结构，转场运输时可以快速将三根悬臂折叠收拢，收拢后的整机尺寸能放入常规的设备运输箱，不需要占用过大的储运空间。结构强度校核阶段，针对悬臂根部、动力安装座、起落架连接点这几个应力集中位置，都按照最大起飞重量下1.5倍的过载系数做了冗余设计，能应对常规机动飞行、突发气流冲击、硬着陆等工况下的载荷要求，不会出现结构断裂、形变超差的问题。

　　在实际作业适配性上，机架底部的挂载接口采用通用快装板设计，可以快速切换航测相机、植保喷洒模块、空中喊话器等不同任务载荷，不需要对机架主体做二次改装。三旋翼的布局使得整机的前向视野无遮挡，正前方没有悬臂或旋翼结构进入拍摄视角，非常适配正前方的巡检拍摄需求。动力安装座的孔位兼容主流的无刷电机安装尺寸，用户可以根据自身的起飞重量需求选配不同拉力等级的电机，不需要重新加工安装位。整体结构没有复杂的异形曲面，所有结构件都可以通过常规的型材切割、注塑或3D打印工艺加工，制造成本低，配件获取渠道广泛，适合小批量定制生产或个人爱好者自行组装调试。
