渐开线斜齿啮合齿轮组结构设计

　　这套渐开线斜齿啮合组件，核心应用覆盖中小功率传动的多数工业场景，从轻工输送线的动力传递单元，到小型机床进给机构的减速段，再到自动化设备的同步传动链路，都能见到这类结构的实际落地。区别于直齿齿轮的啮合特性，斜齿在啮合过程中是齿向方向逐步接触再逐步脱开，重合度比同参数直齿高出不少，运转时的冲击、振动和噪声都能得到有效控制，适合对传动平稳性有一定要求的中低速工况。

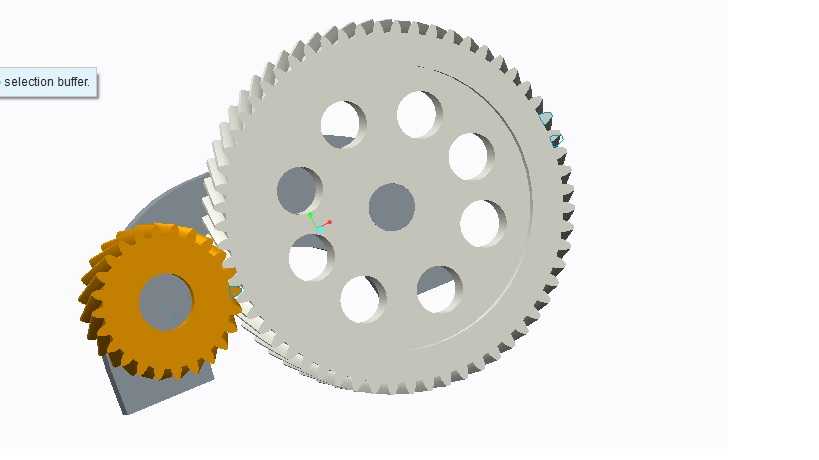

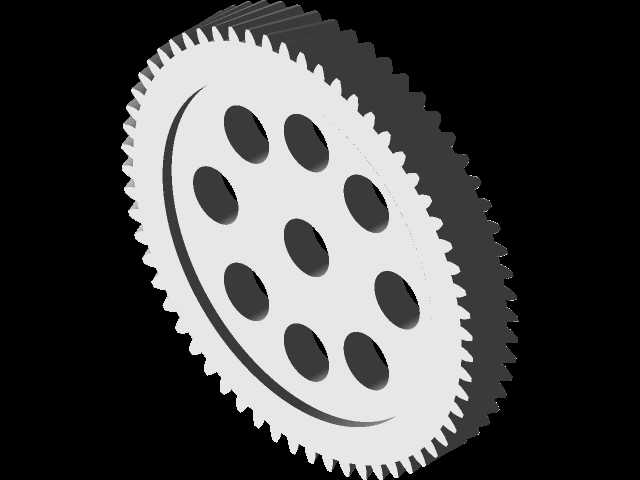

　　从功能特性来看，这套齿轮组采用大小轮配对设计，大轮做辐板式减重结构，沿周向均匀开设圆形减重孔，在保证轮体结构刚度的前提下，尽可能降低转动惯量，减少设备启停阶段的惯性冲击，适配频繁正反转的传动场景。小轮采用实心轮体结构，因为小轮啮合频次远高于大轮，实心结构能更好地承担循环接触应力，延长轮齿的疲劳寿命。两轮的齿向均做斜向设计，啮合时同时参与啮合的轮齿对数更多，单齿承受的载荷被分摊，整体承载能力比同模数同齿数的直齿轮组高出一个层级。

　　设计层面没有直接套用参数化生成的常规路径，而是从几何啮合原理出发，通过渐开线齿廓的几何生成逻辑、齿向螺旋角的三角关系推导来构建齿形，避开了过多经验公式的直接套用，能更直观地把控齿廓啮合的接触轨迹，保证齿面啮合时的接触斑点处于合理区间，避免出现偏载、齿端接触等装配后容易出现的问题。齿廓的渐开线生成严格贴合基圆展开逻辑，保证传动比恒定，不会在运转过程中出现速比波动，适配对传动比精度有要求的进给、分度类机构。

　　从安装边界来看，大轮的中心孔为基准安装孔，与轴的配合可根据实际载荷选择过渡配合或者小间隙配合，轮体端面的平面度需要控制在合理公差范围内，避免装配后出现轮体偏摆导致的啮合异常。小轮的安装孔与输入轴同轴度要求更高，因为小轮转速更高，同轴度偏差会直接放大运转振动。两轮的中心距需要严格匹配设计值，中心距偏差过大会导致齿侧间隙不合理，间隙过小容易出现卡滞、齿面磨损加剧，间隙过大则会导致反向间隙超标，传动精度下降。安装时需要保证两轴的平行度公差，斜齿轮对轴平行度的敏感度比直齿轮更高，平行度偏差会导致齿向载荷分布不均，局部齿面应力集中，大幅缩短齿轮使用寿命。

　　实际选型应用时，需要根据传递的扭矩、转速匹配对应的模数、螺旋角和齿宽，这套结构的螺旋角选取兼顾了轴向力和承载能力的平衡，不会因为螺旋角过大导致轴承承受的轴向载荷过高，也不会因为螺旋角过小失去斜齿轮的传动平稳性优势。轮体的减重孔设计除了减重之外，也能在运转过程中带动周边空气流动，起到一定的散热作用，适配长时间连续运转的工况。齿面的啮合区域在装配时需要通过涂色法检查，保证接触斑点沿齿高、齿向方向的占比符合设计要求，若出现接触偏移，可通过调整轴承垫片厚度、轴系位置来修正啮合状态。这类斜齿轮组在日常维护中需要重点关注齿面的磨损情况和润滑状态，因为斜齿轮啮合时存在相对滑动，充足的润滑能有效降低齿面磨损，减少点蚀、胶合等失效形式的出现概率，对于闭式传动场景可采用油浴润滑，开式场景则需要定期补充润滑脂，保证齿面始终处于良好的润滑状态。
