特纳立方体教学演示与装饰摆件结构

　　在机械加工实训的入门教学环节，这类立方体结构是车工技能训练的经典载体，和传统的阶梯轴、盘类练习件不同，它通过嵌套式的立方体结构设计，能让刚接触车床操作的学员快速建立空间加工思维，理解不同装夹角度下的进刀逻辑、尺寸公差控制要点。从实际教学场景来看，学员在加工这类结构时，需要先完成基础立方体的六面铣削基准加工，保证各相邻面的垂直度、相对面的平行度控制在0.02mm以内，这是后续嵌套结构加工的基准前提，一旦基准面出现平面度超差，后续所有嵌套结构的同轴度、间隙配合精度都会出现连锁偏差。

　　在装夹方案设计上，加工内层嵌套结构时，需要采用软爪装夹已加工的外立方体基准面，每次装夹都要打表找正各面的跳动量，保证装夹后工件的回转中心与车床主轴回转中心重合，避免加工出的内层立方体出现壁厚不均、边角错位的问题。进刀参数的选择也需要结合工件材质调整，若采用45号钢作为加工坯料，粗车时主轴转速控制在300-400r/min，进给量0.15mm/r，单边留0.5mm的精车余量；精车时将转速提升至800-1000r/min，进给量调整为0.08mm/r，保证各嵌套面的表面粗糙度达到Ra1.6，让内层立方体可以在外层结构内顺畅活动，无卡滞、松旷的问题。

　　除了教学实训场景的应用，这类结构经过表面喷砂、阳极氧化或者抛光镀铬处理后，也可作为工业风的桌面装饰摆件，放置在机械设计工作室、生产车间的办公区域，兼具工艺展示与装饰效果。从结构设计的细节来看，各层立方体的边角都做了0.2mm的倒角处理，既避免加工过程中出现崩边缺陷，也能消除使用过程中的锐边划伤风险。各层立方体之间的单边间隙控制在0.1-0.15mm，这个间隙范围既能保证内层结构的活动自由度，又不会因为间隙过大出现晃动松散的问题，兼顾了结构可靠性与活动顺滑度。

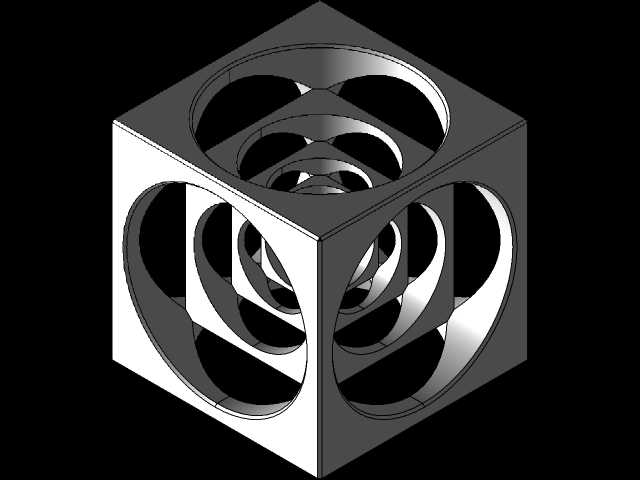

　　在建模阶段，需要先确定最外层立方体的外形尺寸，常规教学用的演示件外层边长多控制在50-80mm区间，这个尺寸既方便学员手持观察结构，也适配普通卧式车床的装夹加工范围，不会因为尺寸过大导致装夹刚性不足，也不会因为尺寸过小提升加工操作的难度。建模时需要先绘制最外层立方体的实体，再通过基准面偏移、拉伸切除的方式逐层构建内部嵌套结构，每一层的立方体都需要相对于外层立方体做45度的角度偏转，保证各层结构的边角对应外层立方体的面中心位置，这样加工完成后内层立方体不会从外层结构中脱出，形成完整的嵌套活动结构。

　　从加工工艺的逻辑来看，这类结构的加工顺序需要遵循先外后内、先粗后精的原则，先完成最外层立方体的所有外形加工，确认所有基准面精度达标后，再逐层加工内部的嵌套结构，每加工完一层都要检测该层的尺寸精度、活动顺畅度，确认无问题后再进行下一层的加工，避免一次性加工过深导致工件刚性下降，出现振纹、让刀的缺陷。在实际教学过程中，学员完成这类结构的加工训练后，能熟练掌握车床的找正装夹、进刀参数调整、尺寸精度控制等基础技能，建立多工序加工的工艺逻辑思维，为后续复杂轴类、盘类、套类零件的加工打下扎实的操作基础。而作为装饰摆件使用时，这类结构凭借精巧的嵌套活动设计，能直观展现机械加工的工艺魅力，不需要额外的装配工序，仅通过车削加工就能实现活动嵌套的效果，是机械加工工艺美学的典型体现。
