手动螺杆式快速夹紧工装夹具结构

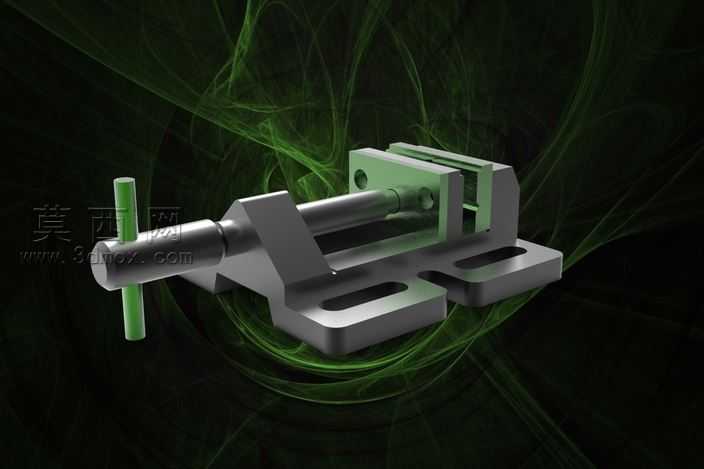

本作品为手动螺杆式夹紧工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处结构细节都做了精准还原。建模阶段先从底座基准特征开始绘制，通过拉伸、切除等基础特征完成带安装槽的底座主体，底座上的两个长圆形安装孔做了沉边处理，适配实际安装时的螺栓沉头需求，保证安装后夹具底面与工作台面完全贴合无凸起。随后搭建固定钳身与滑动钳身结构，固定钳身与底座采用一体化建模设计，保证结构刚性，滑动钳身与底座导轨面做了间隙配合的参数设定，还原实际使用中滑动顺畅无卡滞的装配效果。核心传动部分为梯形螺杆传动结构，建模时还原了梯形螺纹的牙型参数，螺杆与固定钳身的转动配合段、与滑动钳身的螺纹传动段都做了单独的特征区分，端部的转动手柄采用绿色防滑材质设定，渲染阶段为手柄赋予了哑光橡塑材质，表面添加细微的颗粒质感提升真实感。金属结构部分统一采用合金钢材质，渲染时为金属部件添加了细腻的磨砂金属质感，边缘处做了轻微的倒角高光处理，还原机加工零件的真实表面状态，底座与钳身的安装配合面做了亚光处理，区分加工面与非加工面的质感差异。整体渲染采用深色带绿色光效的背景，通过三点布光方式突出夹具的结构轮廓，暗部补光避免结构细节被阴影遮盖，高光部分精准打在螺杆、钳口等核心结构位置，强化金属材质的反光特性。设计思路上这款夹紧工装主打小型工件的快速装夹需求，整体结构紧凑，底座的双安装槽设计可适配不同的工作台安装孔位，手动螺杆的传动比经过合理设定，操作时无需过大的力即可获得足够的夹紧力，滑动钳身的导向长度经过优化，夹紧过程中不会出现偏摆，保证装夹精度，整体结构无冗余设计，所有特征都服务于工装的装夹功能，符合五金工装实用优先的设计原则，每个部件的完整结构都可单独导出用于工程图生成或加工参考。
