工业设备运动状态显示控制盒结构设计

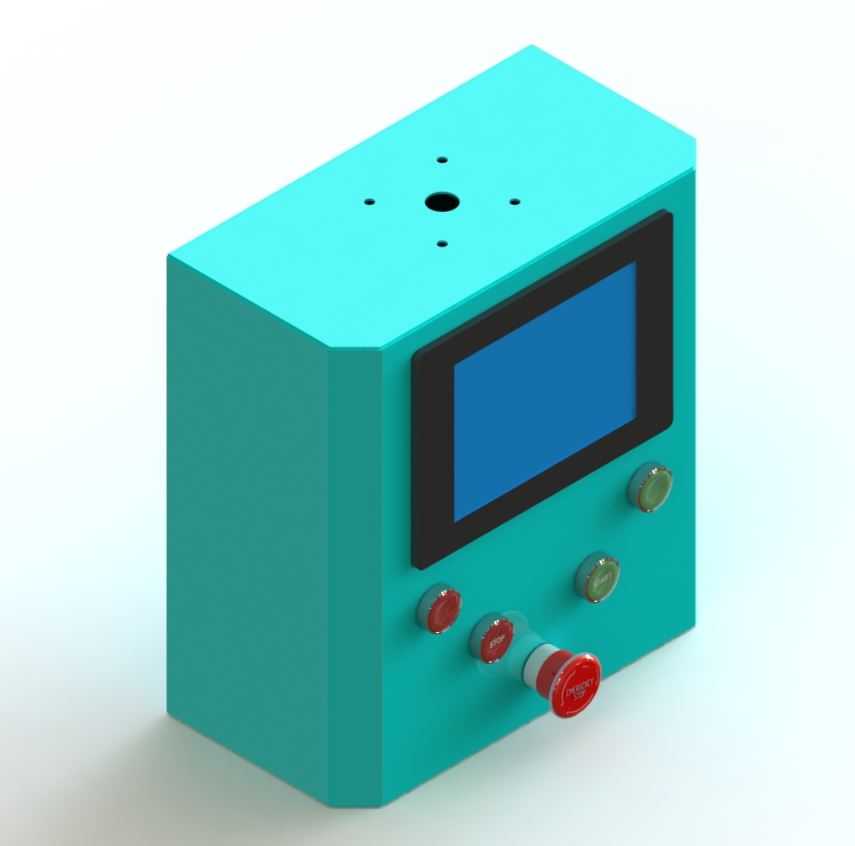

　　这款运动显示控制盒主要面向小型自动化单机、工位级检测工装、实验测试台架的人机交互场景使用，作为设备端的近端操作终端，承担设备运行状态可视化、手动操作指令输入、紧急工况停机触发的核心功能，可直接安装在设备操作侧的立面或者台面上，适配多数非防爆类工业现场的使用需求。从结构设计逻辑来看，整体壳体采用一体式方正箱型结构，六面拼接的设计思路优先考虑加工便利性与内部安装空间利用率，主体壁厚根据常用钣金或工程塑料加工工艺预留合理余量，既保证壳体整体刚性，避免安装按压操作时出现形变，也不会过度增加整体重量与材料成本。壳体顶面预留的多组安装孔位，可根据实际使用需求选配安装状态指示灯、声光报警蜂鸣器或者扩展操作按钮，

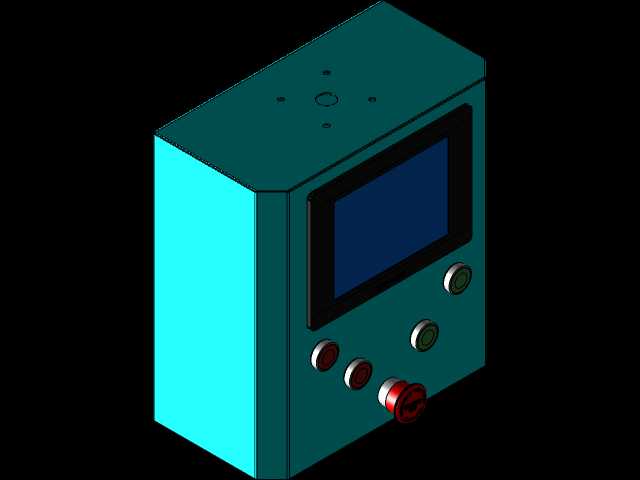

　　中心位置的通孔预留为线缆穿入或者传感器安装位，无需二次开孔加工即可满足多数常规场景的扩展需求。正面交互区域的布局完全按照工业操作的人机工程逻辑排布，上方嵌入式安装的显示屏区域预留了标准显示屏的安装止口与固定孔位，屏幕周边的凸边结构可对屏幕形成物理防护，避免操作过程中硬物磕碰划伤屏幕表面，同时预留了密封胶条的安装槽，可满足常规工业场景的防尘防泼溅要求。屏幕下方的操作按钮按照使用频率与操作安全等级分区排布，两个绿色按钮对应设备启动、运行确认类的常规操作，两个红色按钮对应复位、暂停类的功能操作，最下方突出安装的大尺寸急停按钮采用红色蘑菇头设计，安装位置突出于壳体正面平面，紧急情况下操作人员无需精准定位即可快速拍停，

　　按钮周边预留足够的操作空间，避免误触的同时保证急停操作的顺畅性。壳体的安装边界设计充分考虑现场安装的兼容性，背部预留的四个安装固定孔位采用长圆孔设计，可适配不同孔距的安装支架，允许一定的安装位置偏差，降低现场安装的对位难度；壳体内部预留了电路板安装柱、走线槽位与接线端子的安装空间，强弱电走线区域做了物理分隔，避免信号干扰影响显示精度与按钮触发的稳定性。从实际使用场景来看，这类控制盒可直接配套在小型装配工装、性能测试台、单机自动化设备上，替代零散安装的按钮与指示灯，将状态显示与操作功能集成在同一终端上，减少设备操作面的开孔数量，简化设备外围的布线逻辑，同时统一的壳体外观也能提升设备整体的视觉规整度。

　　设计过程中对操作力的传递做了针对性优化，所有按钮安装位置的背部都做了局部加厚处理，频繁按压操作时不会出现壳体凹陷、按钮卡滞的问题；急停按钮的安装位置做了加强筋结构，承受较大拍击力时也不会出现壳体开裂、按钮脱落的情况。壳体的边角做了小尺寸倒角处理，既避免锐边划伤操作人员，也不会因为过度圆角影响内部安装空间的利用率，整体外形尺寸控制在单手可托举的范围内，单人即可完成安装、接线与维护操作，无需额外辅助工装。显示屏的安装角度根据站立操作的视线高度做了细微的倾斜设计，操作人员站在设备正前方操作时，视线与屏幕表面接近垂直，可清晰读取屏幕上显示的运行参数、计数数值、故障代码等信息，无需刻意调整视角即可获取全部显示内容。
