巴哈赛车钢管式防滚笼框架结构设计

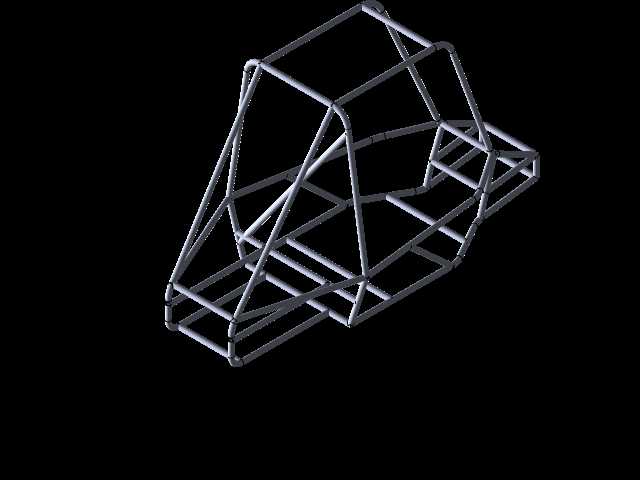

　　这套钢管焊接式防滚笼结构，主要面向巴哈越野赛事的单人赛车开发，核心作用是在车辆发生翻滚、侧向撞击、落地冲击等极端工况时，为驾乘人员搭建完整的刚性生存空间，避免车身变形挤压乘员舱，同时承担整车底盘的主承载功能，将悬架、动力总成、座椅、转向机构等核心部件的安装点全部集成在管架结构上，省去了传统承载式车身的外覆盖件承重需求，适配非铺装路面的大冲击载荷使用场景。

　　从结构设计逻辑来看，整个防滚笼采用空间桁架式布局，所有管件均采用冷拔无缝钢管弯制后焊接成型，没有额外的拼接补强板冗余设计，在控制整体重量的前提下最大化结构刚性。主环结构位于驾乘人员背部位置，采用整根钢管弯制形成闭环，两侧向下延伸到底盘主纵梁位置，与底部的横向支撑管、纵向边梁焊接为整体，是承受翻滚冲击的核心受力构件；前环结构位于方向盘前方，通过斜向支撑管与主环顶部连接，形成顶部的防压溃横梁，同时为仪表、转向柱提供安装支点；侧面的防侵入横管沿车门开口位置布置，高度与驾乘人员肩部齐平，在发生侧面碰撞时能将冲击力直接传导到主环和底部纵梁，避免管件变形侵入乘员生存空间。

　　底部的框架结构采用双纵梁加多道横梁的布局，纵梁沿整车前后方向通长布置，横梁分别对应前悬架安装点、座椅固定点、后悬架安装点、动力总成安装点位置设置，每道横梁与纵梁的连接位置都增加了斜向撑管形成三角形稳定结构，避免焊接节点出现应力集中。针对巴哈赛车常见的飞坡落地工况，底部纵梁在前后悬架安装位置的截面做了局部加强，通过增加小直径衬管的方式提升局部抗弯曲、抗扭强度，不会因为反复冲击出现焊缝开裂或者管件变形的问题。

　　在安装边界的尺寸控制上，整个防滚笼的内部净空尺寸严格按照越野赛事的安全规范设定，驾乘人员佩戴头盔后，头部与顶部防滚管的预留间隙不小于100mm，肩部与侧面防滚管的单侧间隙不小于80mm，腿部与前方管架的预留间隙满足方向盘全行程转动、踏板全行程踩踏的需求，不会出现运动干涉。所有管件的连接节点都采用相贯线切割处理，保证管件之间的贴合面达到满焊要求，没有虚焊、点焊的薄弱位置；外露的管端都做了封堵处理，避免泥沙、积水进入管内部造成锈蚀，延长结构使用寿命。

　　实际使用场景中，这套防滚架除了承担安全防护和承载功能之外，还可以直接作为车身覆盖件、安全带安装点、灭火器固定点、拖车挂点的安装基础，不需要额外在管架上焊接多余的安装支架，所有附属部件的安装孔位都在建模阶段做了预留，对应位置的管件局部做了加厚处理，避免安装附件时出现管件局部变形。针对越野行驶中的持续振动问题，整个管架的固有频率在设计阶段就做了避让处理，避开了发动机怠速、越野路面颠簸的常见频率区间，避免行驶过程中出现结构共振，降低焊缝疲劳开裂的风险。

　　从结构受力的传递路径来看，车辆行驶中来自悬架的冲击载荷，会先通过悬架安装点传递到底部纵梁，再通过纵梁上的斜撑结构分散到整个防滚笼的各个管件上，不会出现单一管件受力过大的情况；发生翻滚时，顶部的环形结构首先接触地面，冲击力会通过前后环之间的斜撑直接传导到主环结构，再顺着主环的竖管传递到底部框架，最终被整个底盘结构分散吸收，不会出现顶部结构直接压溃侵入乘员舱的问题。整个结构没有多余的装饰性构件，每一根管件都承担对应的受力或者安装功能，在满足赛事安全规则的前提下，将整体重量控制在较低水平，适配巴哈赛车轻量化的设计需求。
