0.1毫米厚度聚四氟乙烯密封胶带三维结构

　　在水暖管路安装、化工流体输送管路接驳、低压气动系统接头密封的作业场景里，薄款聚四氟乙烯密封胶带是一线装配人员最常接触的辅助密封耗材，这类厚度仅0.1mm的胶带，凭借聚四氟乙烯材料本身的低摩擦系数、耐化学腐蚀、耐温范围宽的特性，能够在螺纹接头拧紧的过程中，充分填充螺纹牙型之间的微小间隙，阻断流体沿螺纹缝隙渗漏的路径，同时不会因为材质过硬导致螺纹咬合卡滞，也不会因为长期接触水、油、弱腐蚀性介质出现老化脆化失效的问题。

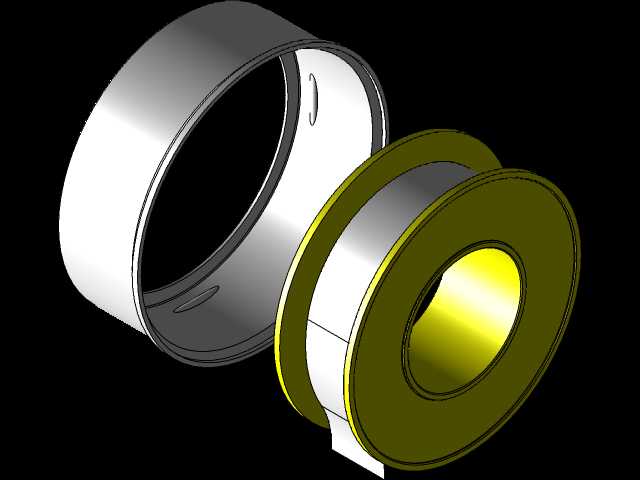

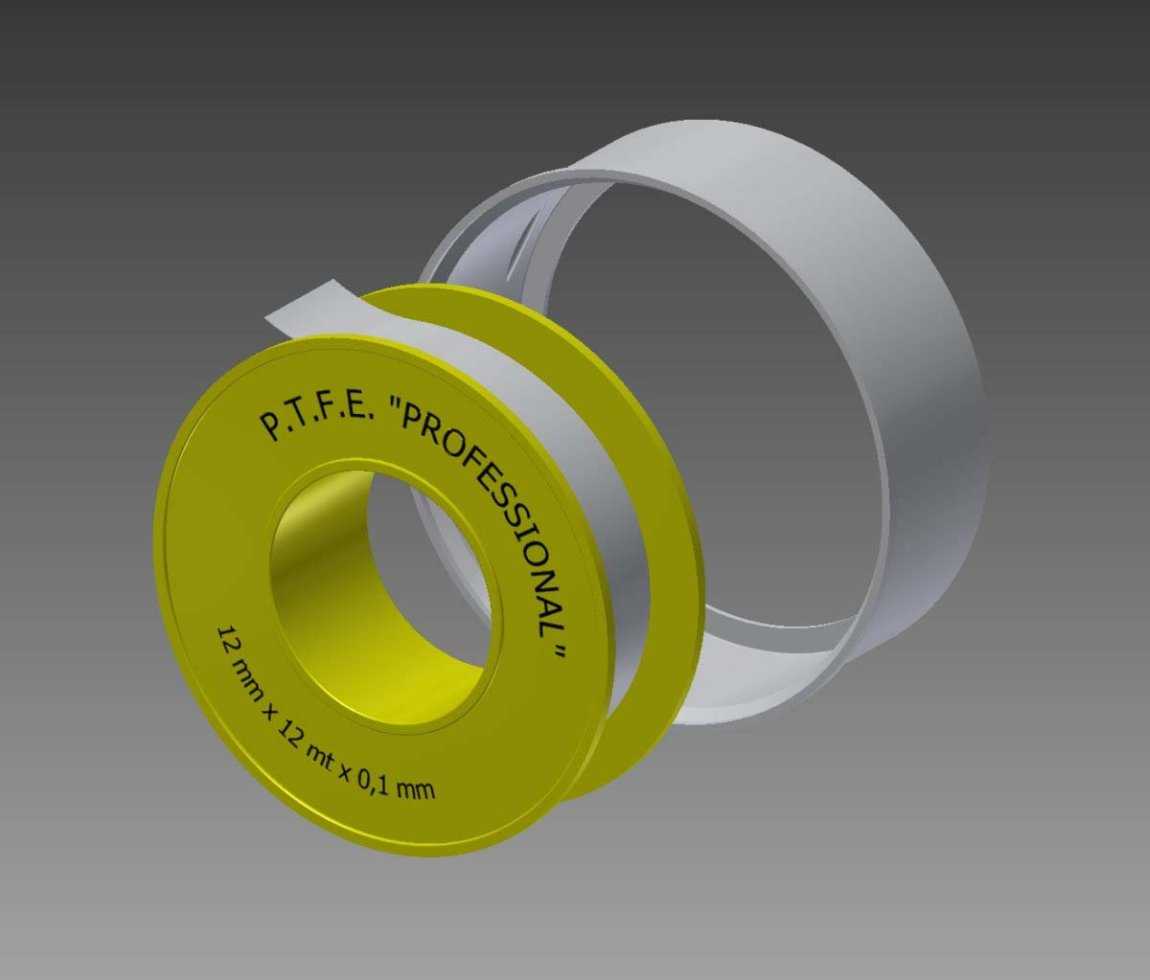

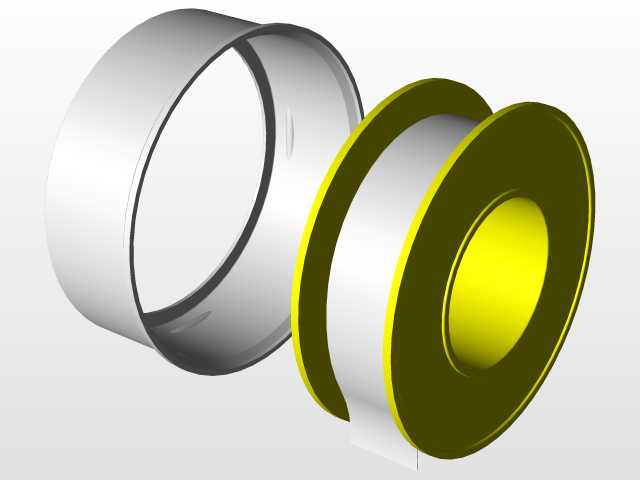

　　从三维结构设计的角度来看，这款胶带的整体结构分为卷芯支撑层与胶带缠绕层两个部分，卷芯采用硬质工程塑料材质，中心通孔尺寸适配常规胶带切割器的安装轴径，卷芯的外壁做了细微的滚花纹理处理，能够增加与胶带内层的摩擦力，避免胶带在拉扯使用的过程中出现整圈松脱、打滑空转的情况。胶带本体缠绕在卷芯外侧，整体成卷后的外径控制在常规手动操作的舒适握持范围内，单卷胶带的宽度为12mm，长度为12m，厚度0.1mm，这个尺寸参数是经过大量现场装配验证的通用规格：12mm的宽度刚好适配市面上绝大多数4分、6分民用管路螺纹的牙距长度，缠绕时不需要反复对齐边缘，也不会因为胶带过宽超出螺纹端面造成多余材料裁切浪费；0.1mm的厚度既保证了缠绕3-5圈就能形成足够的密封填充层，又不会因为胶带过厚导致螺纹拧入深度不足，降低接头连接的结构强度。

　　建模过程中，胶带缠绕层的曲面处理是需要重点关注的部分，不能简单用规则圆环体替代成卷胶带的外形，实际成卷的胶带因为缠绕张力的存在，每层胶带之间会有极细微的错位，外层胶带的边缘会比内层略微突出0.1-0.2mm，胶带的扯出端做了自然翘起的弧度处理，还原实际使用中胶带端头被拉出后的自然形态，卷芯表面的刻印文字采用凹陷蚀刻的建模方式，文字深度控制在0.15mm，既还原了实物表面的标识内容，又不会因为文字过深影响卷芯的结构强度。

　　在实际工程选型过程中，这类0.1mm厚度的聚四氟乙烯胶带主要应用在公称压力1.6MPa以下的管路螺纹密封场景，相比厚度更大的密封胶带，薄款胶带的延展性更好，在螺纹拧紧挤压的过程中，材料能够更均匀地填充到螺纹牙顶与牙底的间隙中，不会出现局部材料堆积导致螺纹应力集中的问题。需要注意的是，这类胶带的安装边界有明确的适用范围，不能用于高温高压蒸汽管路、强氧化性介质输送管路的密封，也不能在超过250℃的工况环境下长期使用，在装配缠绕时，需要顺着螺纹拧紧的方向缠绕，避免拧紧过程中胶带被螺纹边缘刮蹭翻边，影响密封效果。

　　从三维模型的应用场景来看，这个模型既可以用于管路装配教学的演示动画制作，直观展示密封胶带在螺纹接头中的填充位置与作用原理，也可以用于五金工具类产品的展示场景搭建，还原维修工具箱、水暖安装作业场景的真实细节，建模时严格按照实物的尺寸比例搭建，卷芯的内孔直径、成卷后的整体宽度、胶带的厚度都做了1:1的还原，能够直接导入各类装配仿真软件中，用于模拟胶带缠绕过程中的材料形变，辅助新手装配人员掌握正确的缠绕圈数与缠绕方向。
