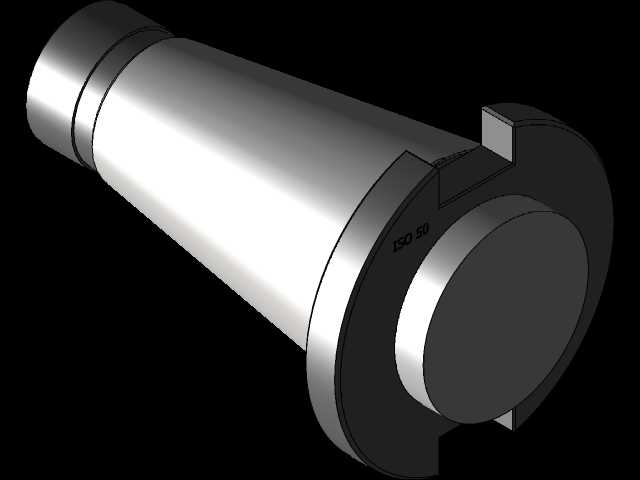

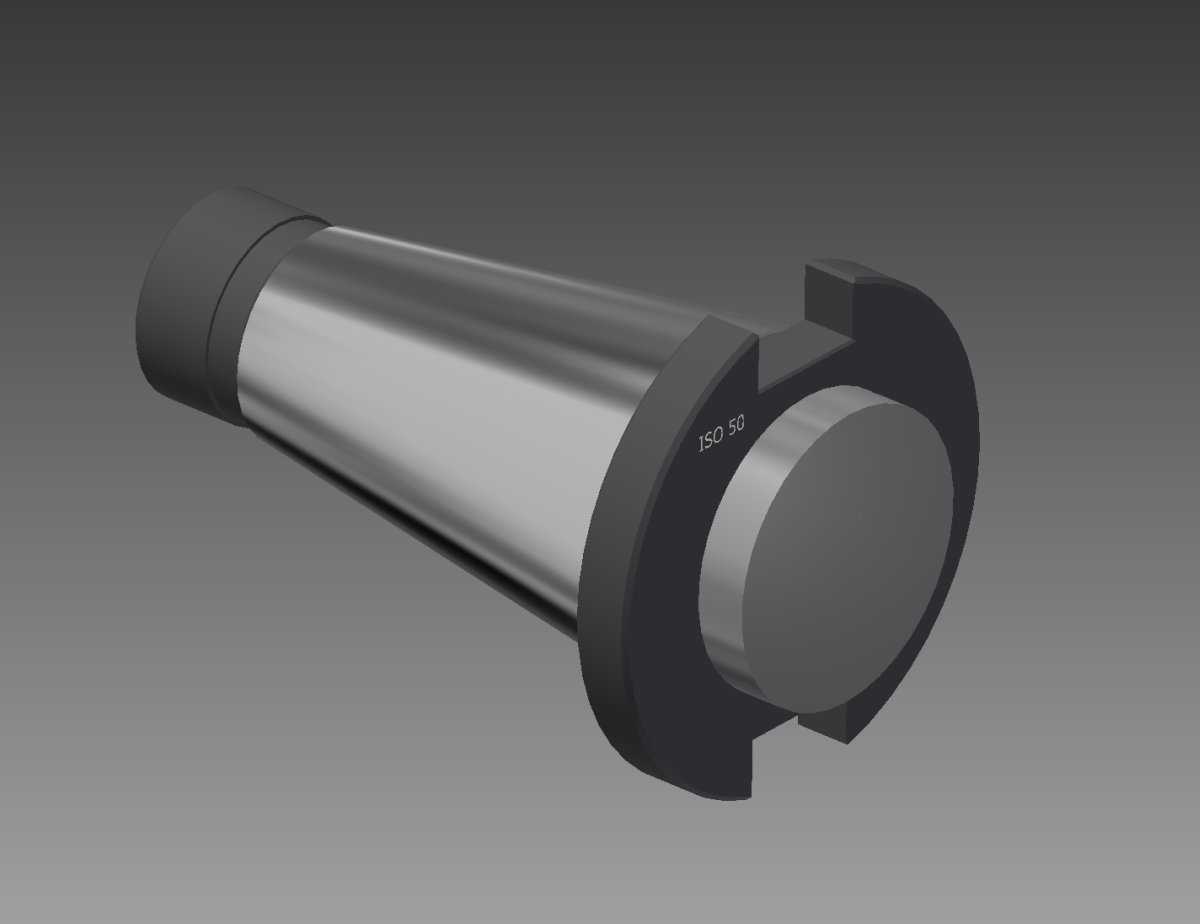

ISO50标准机床主轴夹紧锥柄结构

　　在数控加工中心、镗铣床等采用ISO锥度接口的机床主轴端，这类锥柄是实现刀具与主轴刚性连接的核心适配部件，日常换刀作业中，锥柄的外锥面与主轴内锥孔紧密贴合，配合端部的拉钉锁紧结构，能够在高速切削、重负荷铣削工况下传递足够扭矩，避免刀具出现振颤、掉刀等影响加工精度的问题。从结构设计逻辑来看，整个锥柄严格遵循ISO50锥度标准，外锥面的锥度公差控制在极小范围内，保证与主轴锥孔的接触面积达到85%以上，接触区域沿锥面均匀分布，避免局部应力集中导致的锥面磨损、精度丧失。锥柄大端设置的对称驱动卡槽，是主轴端键传递扭矩的关键结构，卡槽的对称度、端面垂直度直接关系到扭矩传递的平稳性，设计时卡槽的深度、宽度尺寸需要与主轴端的驱动键完全适配，

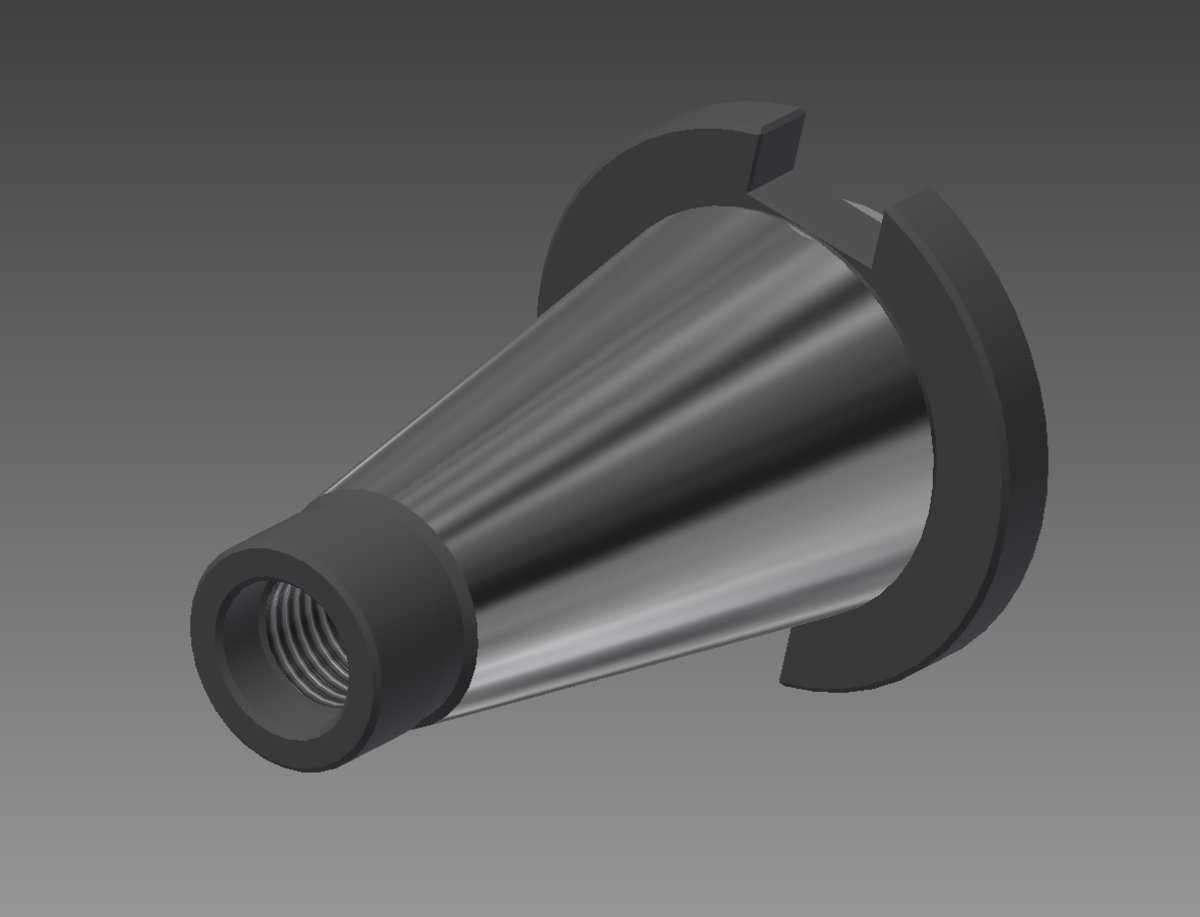

　　间隙控制在合理范围，既保证换刀时的顺畅插拔，又能在切削时避免键与卡槽之间的冲击磨损。锥柄的尾部设置有标准拉钉安装螺纹孔，拉钉拧紧后与主轴内部的拉爪配合，实现锥柄的轴向拉紧，拉紧力通过锥面的均匀接触转化为径向抱紧力，让整个连接结构具备足够的静刚度，能够承受铣削过程中各个方向的切削分力。从安装边界来看，锥柄的总长度、大端直径、卡槽突出尺寸都严格匹配ISO50接口的刀库换刀空间要求，能够适配圆盘式、链式等常见结构的自动换刀刀库，换刀过程中不会与刀库卡槽、主轴端面的防护结构发生干涉。锥柄的外锥面表面粗糙度要求极高，加工过程中需要经过精磨、研磨工序，保证锥面的圆度、直线度误差在微米级，长期使用过程中即使反复插拔，也能保持稳定的接触精度，

　　避免锥面拉毛、研损导致的连接刚度下降。在实际生产场景中，这类锥柄不仅可以直接安装标准铣刀、镗刀等切削刀具，也可以作为转接刀柄的基础连接体，通过在锥柄前端设置不同的接口，适配热缩、液压、ER夹头等多种刀具装夹结构，扩展机床的刀具适配范围。设计建模过程中，需要重点关注锥面的基准设定，以锥柄的轴线为核心基准，依次标注驱动卡槽的位置度、拉钉螺纹孔的同轴度、大端端面的垂直度等形位公差，所有尺寸的公差带都要匹配实际加工的工艺能力，既不能因为公差过松导致装配精度不足，也不能因为公差过严提升不必要的加工成本。锥柄的材质通常选用优质合金结构钢，经过调质、表面渗碳淬火处理，表面硬度达到HRC58以上，具备足够的耐磨性和抗冲击性能，

　　即使在每天上百次换刀的高频作业场景下，也能保证数千小时的使用寿命。在进行三维建模时，锥面的生成需要严格按照标准锥度参数计算母线斜率，不能通过近似圆弧或者折线替代锥面，避免后续生成的工程图纸出现锥度误差，导致加工出的实物无法与主轴适配。端部的驱动卡槽需要做合理的倒角处理，避免换刀过程中锐角磕碰主轴端键，同时倒角的尺寸不能过大，否则会减少卡槽与驱动键的有效接触面积，降低扭矩传递能力。拉钉安装孔的端面需要与锥柄轴线垂直，保证拉钉安装后与拉爪的接触均匀，避免拉紧时出现偏载，导致锥面单侧受力磨损。在实际装配验证环节，需要将建模完成的锥柄模型导入主轴装配体中，模拟换刀的全行程动作，检查锥柄在插入主轴、拉紧、旋转、退出的整个过程中，与周边的防护板、端键、拉爪等部件是否存在干涉，同时验证锥面的接触区域是否符合设计要求，确保模型在实际生产中能够直接用于工艺编制和加工编程。
