渐开线花键内孔加工用32规格拉削刀具

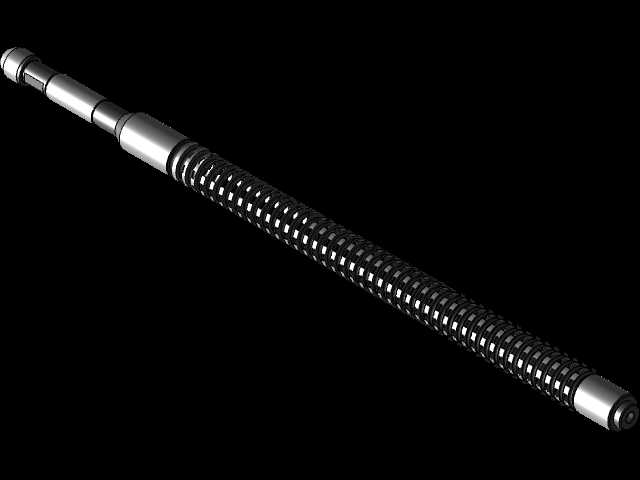

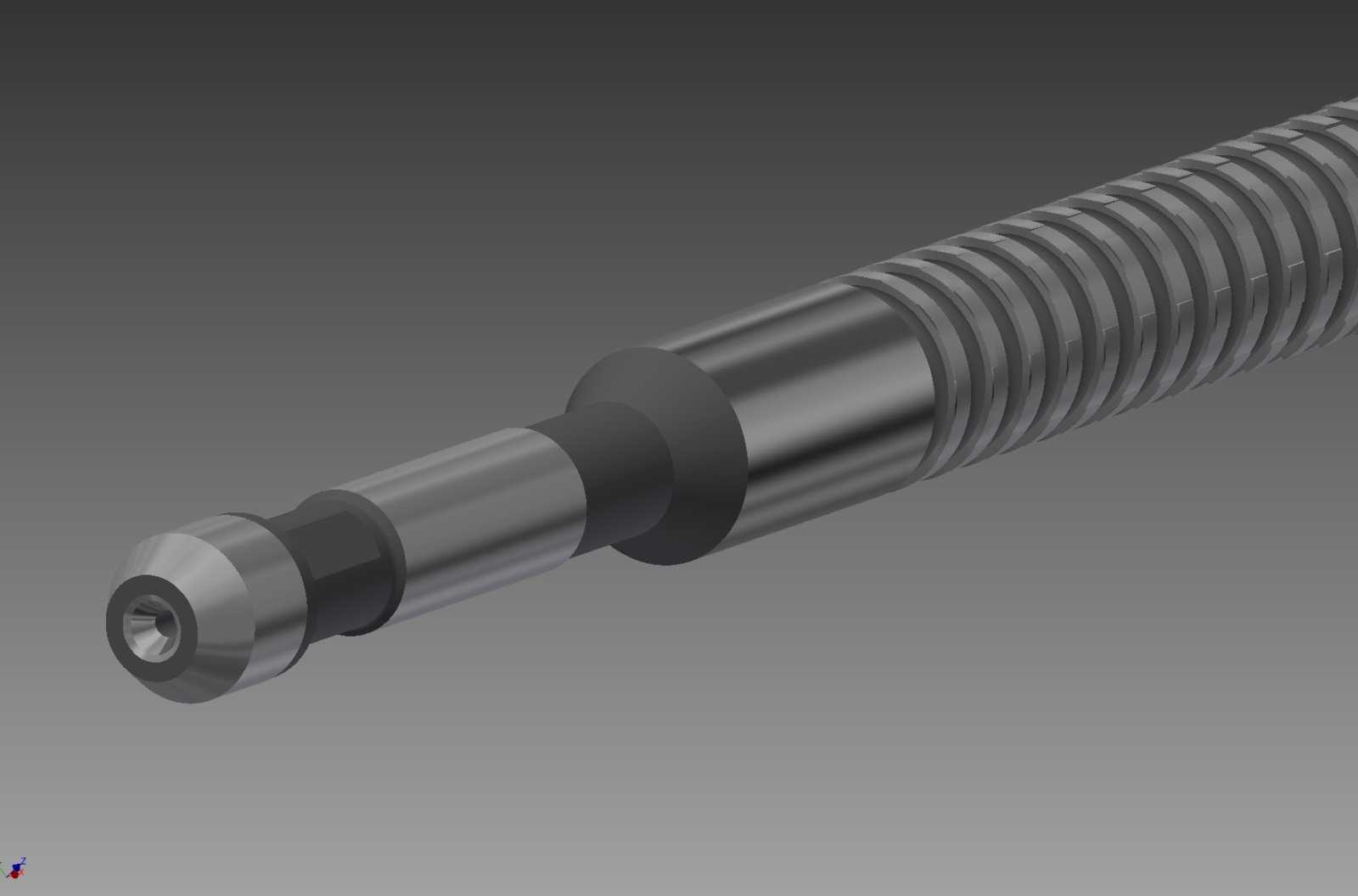

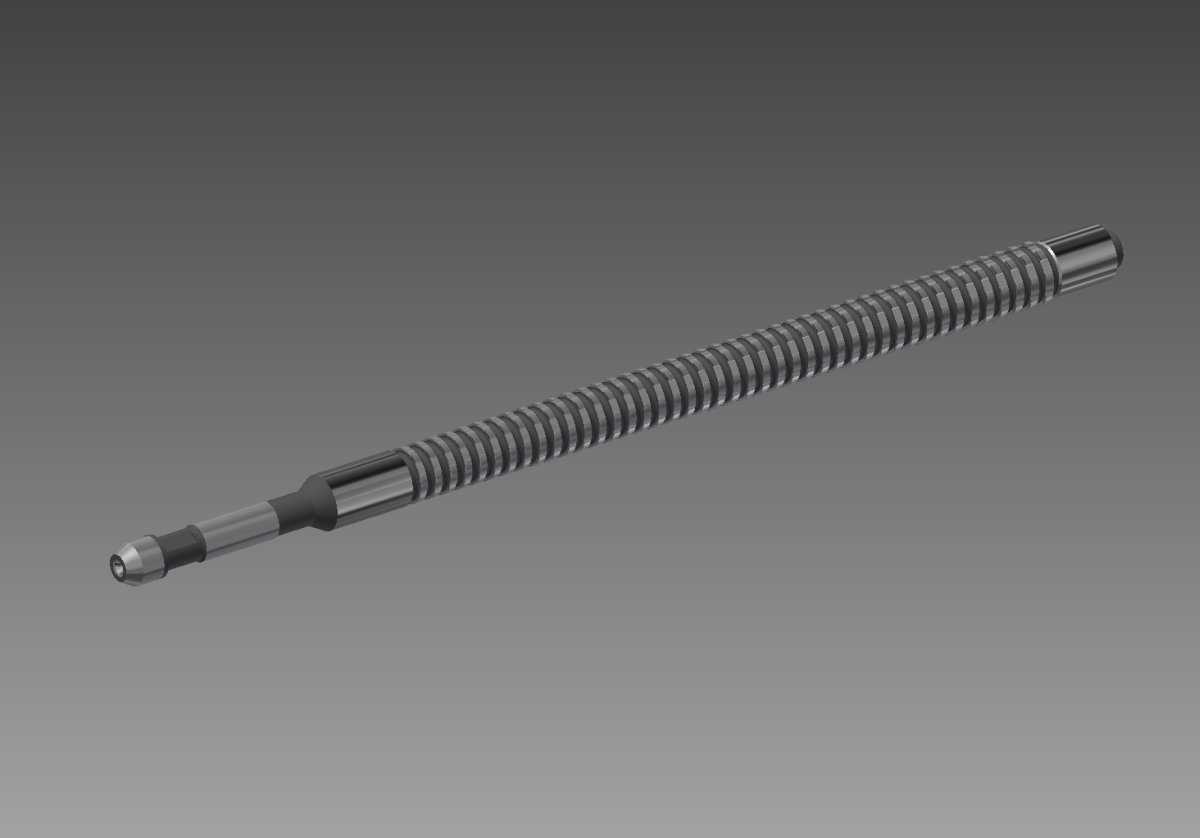

　　在批量花键内孔加工场景里，拉刀是拉床设备上不可或缺的成型切削刀具，这类刀具依靠多齿依次递进的切削结构，一次走刀即可完成从粗切到精整的全工序加工，相比插削、铣削等逐齿切削工艺，加工效率能提升数倍，且加工出的花键齿形精度、表面粗糙度一致性更稳定，广泛应用在汽车变速箱花键毂、减速机输入输出轴内花键、工程机械传动部件内孔的批量生产环节。这款32规格的拉刀针对公称尺寸32、配合长度36、6齿的渐开线内花键加工设计，整体采用细长杆状结构，从结构功能上可分为前导部、切削齿部、校准齿部、后导部以及尾部夹持段几个核心部分。前导部的作用是在拉刀进入工件预制孔时起到定位导向作用，其直径尺寸与工件预制孔的公差带匹配，能避免拉刀入刀时出现偏斜，

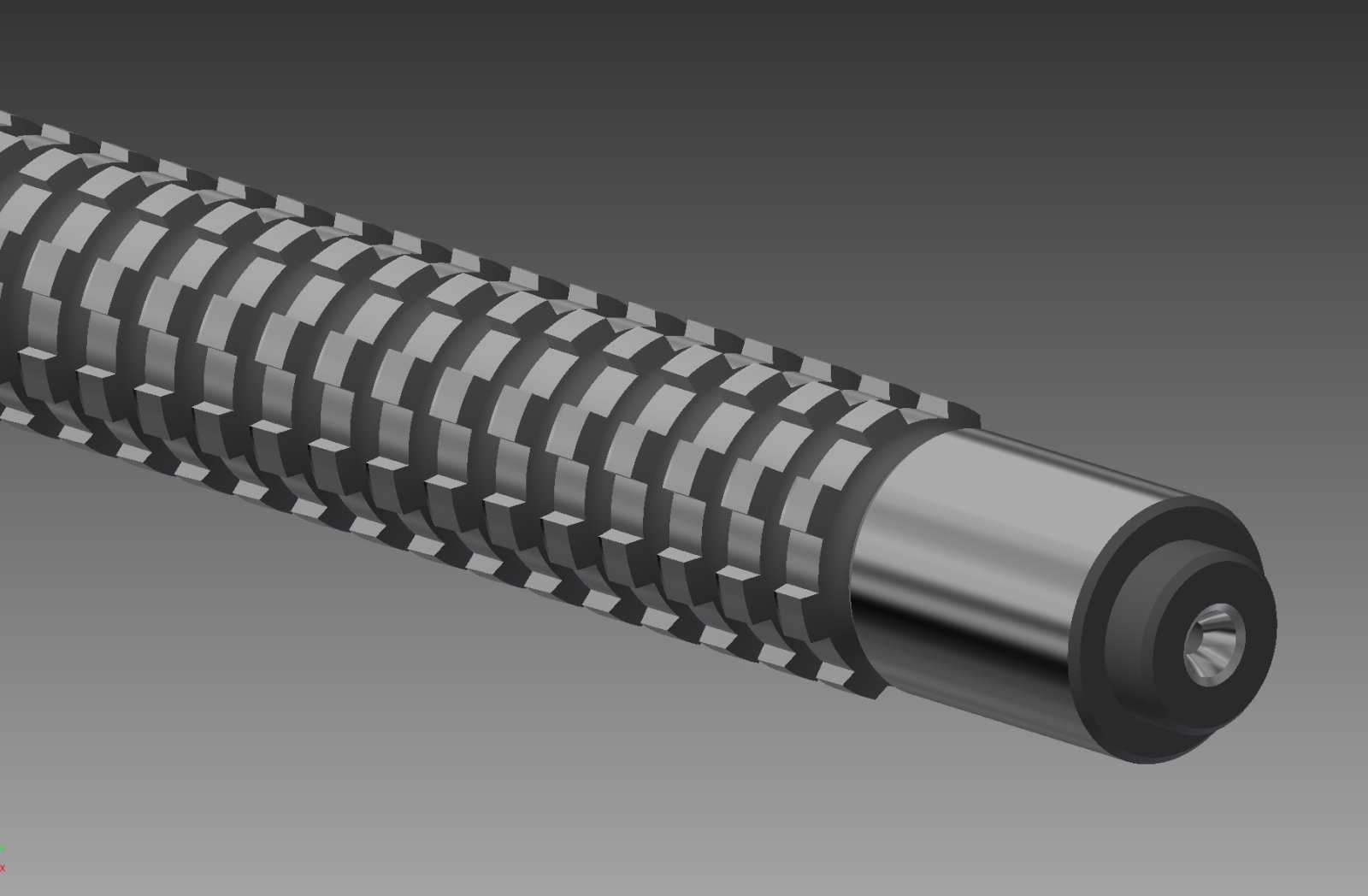

　　保证拉削后内孔与工件基准的同轴度要求；切削齿部沿刀体轴向排布，每一圈刀齿的直径按照固定升程逐齿递增，粗切齿的齿升量设置偏大，承担大部分切削余量的去除工作，每齿切削负荷控制在刀具材料可承受的合理区间，避免单齿负荷过大导致崩刃，精切齿的齿升量逐步减小，用于修正粗切留下的加工误差，逐步提升齿形精度与表面质量；校准齿部分没有齿升量，齿形尺寸与最终成品花键的参数完全一致，主要起到修光、校准齿形的作用，同时在前端切削齿出现微量磨损时，校准齿可在一定周期内维持加工尺寸的稳定性，延长刀具整体使用寿命。后导部的直径与拉削完成后的内花键小径尺寸匹配，在拉削行程末端，切削齿完全离开工件后，后导部仍能在工件孔内起到支撑导向作用，

　　防止拉刀下垂导致已加工表面被刮伤，也能避免刀齿磕碰损坏。尾部的夹持结构与拉床的拉刀夹头匹配，能够传递拉削过程中的轴向拉力，夹持段的尺寸公差与夹头的装夹精度适配，保证拉削过程中刀体无窜动、无偏摆。从设计思路来看，这款拉刀的齿距参数经过切削力核算，保证同时参与切削的齿数控制在合理范围，避免同时工作齿数过少导致拉削过程振动、加工表面出现振纹，也防止同时工作齿数过多导致总切削力超过拉床额定拉力或是刀体抗拉强度极限。刀齿的几何角度根据被加工材料特性做了匹配设置，前角选取适合塑性钢材加工的角度，保证切削过程中切屑能顺利卷曲排出，减少切削阻力，后角设置为较小值，既保证刀齿的切削锋利度，又能减缓刀齿磨损后的尺寸变化速度，延长刀具重磨周期。

　　容屑槽的槽形采用圆弧齿背结构，能够保证每齿切削产生的切屑可以完全容纳在槽内，不会因为切屑堵塞刮伤已加工表面，甚至造成刀齿崩损。在安装边界上，这款拉刀的总长度适配常规卧式拉床的行程范围，使用时需要提前确认拉床的最大行程长度大于拉刀总长度加上工件装夹所需的空间距离，刀体直径与拉床夹头的装夹孔径范围匹配，拉削前需要将工件牢固装夹在拉床的工作夹具上，保证工件预制孔与拉刀轴线同轴，夹具的定位端面与拉刀轴线垂直，避免拉削过程中出现偏载导致刀体弯曲甚至折断。拉削加工时，切削液需要充分浇注到切削区域，一方面带走切削产生的热量，降低刀齿温度，减缓刀具磨损，另一方面起到润滑作用，减少刀齿与工件、切屑之间的摩擦，提升加工表面质量。日常使用中，拉刀属于精密成型刀具，存放时需要垂直悬挂，避免水平放置导致刀体受重力作用产生弯曲变形，每次使用后需要及时清理容屑槽内残留的切屑，检查刀齿是否有崩损、磨损情况，当刀齿磨损量达到磨钝标准后，需要在工具磨床上进行重磨，重磨时仅需要刃磨前刀面，保证齿升量与齿形角度不发生变化，重磨后需要检测校准齿的尺寸精度，确认满足加工要求后方可再次投入使用。在实际生产选型时，需要确认被加工花键的模数、齿数、压力角、大径小径公差、齿向公差等参数与拉刀的设计参数完全匹配，同时根据工件的材料硬度调整拉削速度，硬度较高的材料需要适当降低拉削速度，避免刀齿过快磨损。
