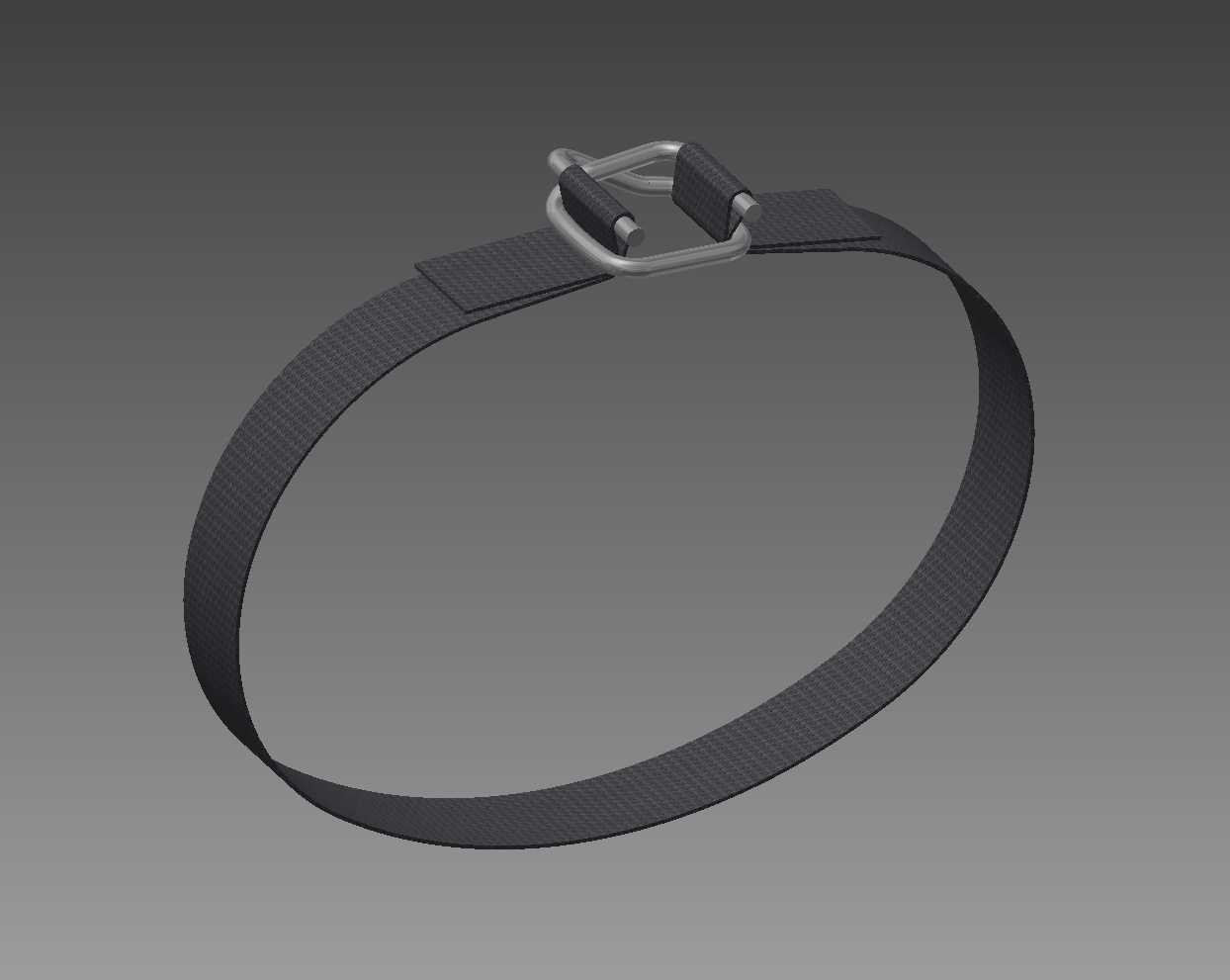

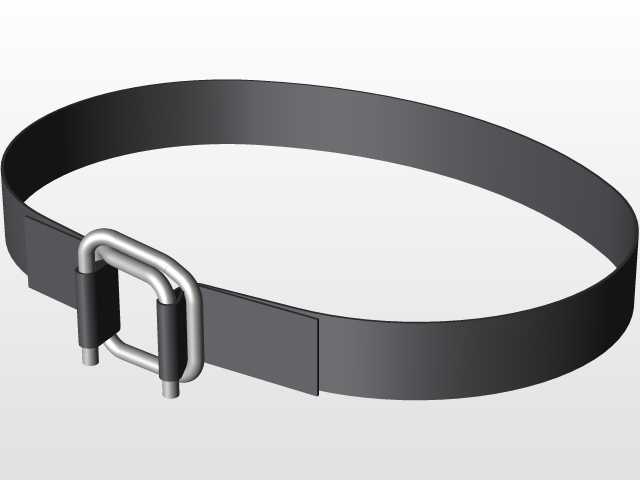

25x3规格金属扣织带捆绑束紧结构

　　日常做设备外包装捆扎、户外装备固定、零散物料规整的时候，这类带扣织带束紧结构的使用频率远高于一次性扎带，尤其是需要反复拆装调整捆扎松紧的场景，金属扣搭配高强度织带的组合，既能保证足够的束紧力，又不会像刚性卡箍那样在被捆扎件表面留下压痕损伤。这次建模的25x3规格带扣结构，首先要考虑的就是实际使用中的受力边界，织带宽度做25mm是经过多场景验证的尺寸，过窄的织带在承受较大拉力时容易勒伤被捆扎物件表面，过宽则会增加带扣的整体尺寸，不利于狭小空间内的安装操作，3mm的织带厚度对应了常规工业级丙纶或者尼龙织带的规格，能兼顾抗拉强度和弯折柔韧性，反复穿过带扣调整长度的时候不会出现织带分层起毛的问题。

　　设计带扣结构的时候，首先要规避的就是常规冲压带扣容易出现的织带滑脱问题，扣体采用一体弯折的金属框架结构，压杆位置做了微弧度处理，当织带承受向外的拉力时，压杆会在摩擦力作用下自动压紧织带表面，拉力越大压合的摩擦力就越强，不会出现松脱滑位的情况。扣体的边角位置全部做了R2的圆角过渡，一方面是避免安装调整的时候锋利边角割伤操作人员手部，另一方面也能防止织带在反复拉扯过程中被金属锐边割伤经纬线，延长织带的实际使用寿命。压杆和框架的连接位置预留了0.2mm的活动间隙，既保证压杆可以顺畅转动调整松紧，又不会因为间隙过大导致织带在震动场景下出现松脱，这个间隙值是经过多次实物验证的，间隙过小会导致压杆转动卡滞，调整松紧的时候需要用很大力气拉扯织带，间隙过大则会在设备运输震动过程中出现压杆跳动，导致束紧力缓慢下降。

　　从安装边界来看，整个带扣闭合状态下的外轮廓尺寸控制在32mm18mm6mm，不管是在设备包装箱的外侧固定防护层，还是在户外背包、货架上固定零散工具，都不会因为扣体突出过多出现勾挂其他物件的问题。织带的穿入路径做了优化，不需要额外的工具辅助，只需要将织带自由端穿过扣体框架，绕过压杆再反向穿回框架内侧，拉紧之后就能自动锁止，松开的时候只需要向上抬起压杆就能自由调整织带长度，单人操作几秒钟就能完成捆扎或者松解，比传统的绳索打结效率高很多。

　　实际应用场景里，这类束紧结构除了常规的货物捆扎，在设备内部的线束固定、管线规整场景也能使用，相比塑料扎带，它可以反复调整松紧，后期设备维护的时候不需要剪断重新捆扎，能降低不少辅材消耗成本。建模的时候特意还原了织带表面的细密纹理，这个纹理不是单纯的外观装饰，实际生产中织带表面的凹凸纹理能增加和压杆之间的摩擦力，进一步提升锁止的可靠性，即使织带表面沾有少量灰尘或者油污，也能依靠纹理的嵌合作用保持足够的锁止力，不会出现打滑松脱。扣体的金属表面做了哑光氧化处理的结构还原，这种处理方式既能提升金属扣的防锈能力，在潮湿户外环境或者仓储场景下长时间使用也不会生锈污染被捆扎物件，同时哑光表面不会产生强光反射，在一些对光线反射有要求的设备内部使用也不会造成干扰。

　　在结构强度校核层面，这个规格的带扣搭配对应织带，额定束紧力可以达到800N，足够应对常规中小型设备的运输固定、户外装备的挂载固定需求，扣体的弯折位置做了局部加厚处理，避免在承受极限拉力的时候出现框架变形张开的问题。织带的环形闭合段做了双层缝线加固的结构还原，缝线位置距离带尾预留了15mm的余量，防止织带受拉的时候缝线脱开，这个余量长度也是经过实际测试的，过短的话织带受拉伸长的时候容易从缝线位置脱开，过长则会多出多余的织带头，影响整体整洁度还容易出现勾挂。

　　很多人在设计这类束紧结构的时候容易忽略织带的弯折半径，这次建模的时候特意将带扣和织带接触的所有位置的弯折半径控制在3mm以上，避免织带在小半径弯折位置出现应力集中，长期使用过程中弯折位置的织带纤维断裂，导致整体束紧强度下降。压杆的表面做了细微的滚花纹理还原，这个滚花的作用是在抬起压杆松解的时候增加手指和压杆之间的摩擦力，即使手上沾有少量油污也能顺利抬起压杆，不会出现打滑的情况。整体结构没有多余的零散零件，所有部件都集成在扣体框架上，不会出现零件脱落丢失的问题，适合在野外作业、仓储物流、设备装配等多种复杂场景下使用，日常存储的时候也不需要特殊的防护条件，堆叠放置也不会出现扣体变形损坏的问题。
