M24x4双头螺纹塞规结构三维设计

　　在机械加工的螺纹工序终检环节，M24规格的粗牙外螺纹检测一直是车间质检岗的高频作业项，这款双头螺纹塞规的三维结构完全贴合一线检测的实际使用需求，没有多余的装饰性结构，每一处造型都服务于检测功能与操作手感。先从使用场景说起，不管是普通车床车削外螺纹后的工序间抽检，还是数控加工中心批量加工螺纹后的出厂全检，亦或是五金标准件入库前的来料核验，这款塞规都能直接上手使用，不需要额外搭配辅助工装，手持即可完成全部检测动作。

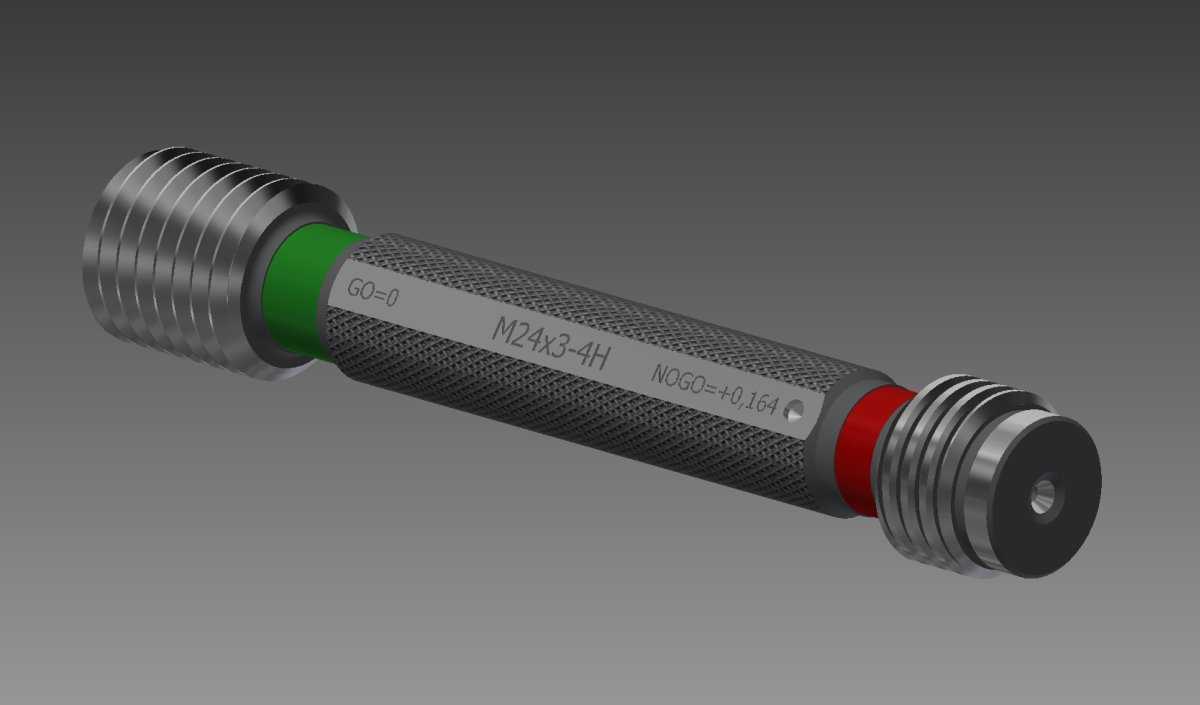

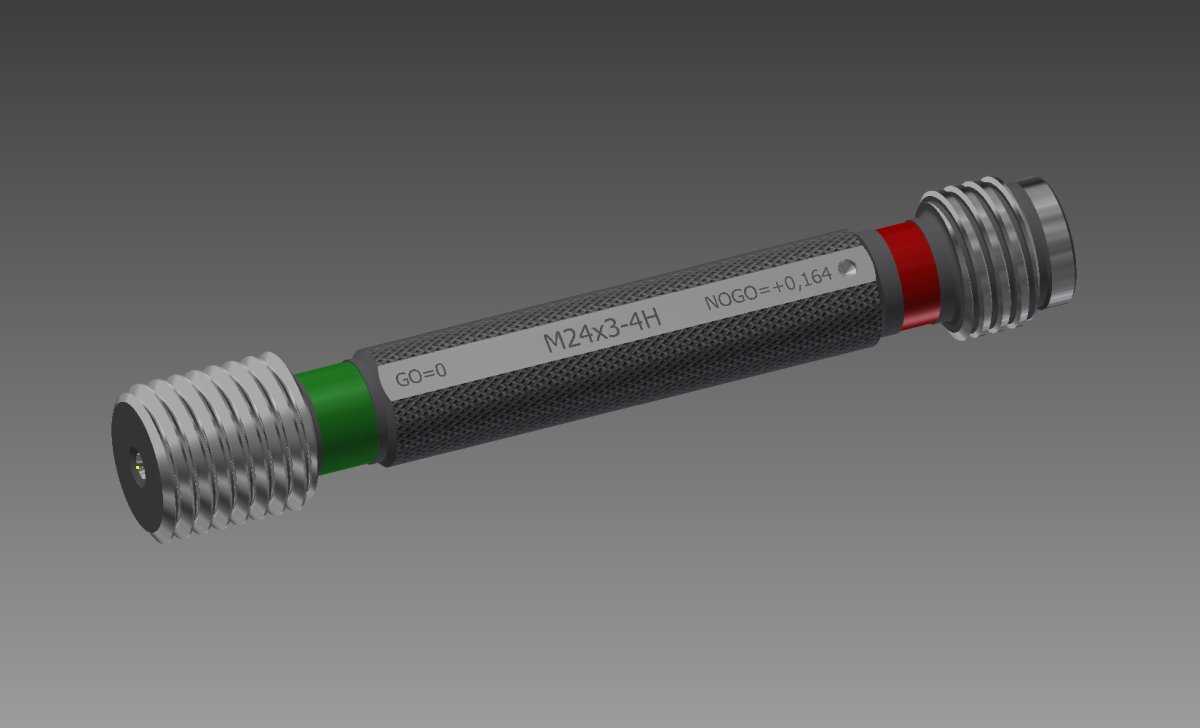

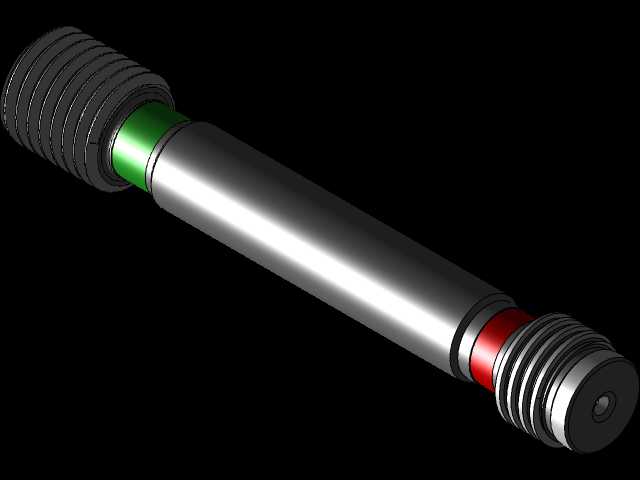

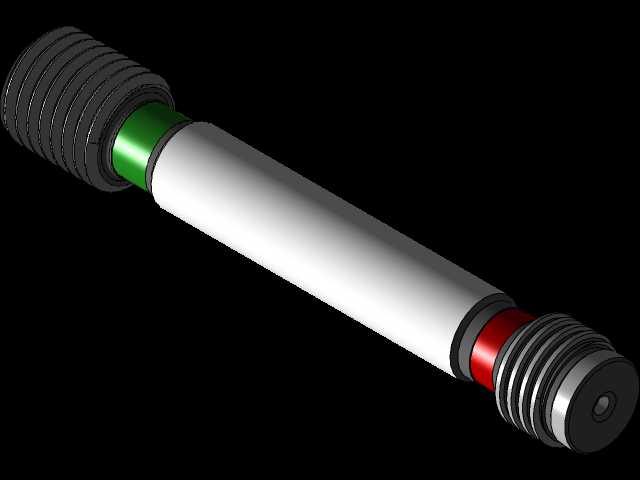

　　从结构设计逻辑来看，采用双头通止端一体化布局是经过多轮现场验证的最优方案，一端为通端螺纹，另一端为止端螺纹，中间的握持段做网纹滚花处理，滚花的齿距与深度经过反复调整，既不会因为齿纹过深硌手，也不会因为纹路过浅在沾有少量切削液的情况下打滑，操作人员戴薄劳保手套也能稳定握持旋转。通端与止端和握持段的衔接位置分别设置了绿色与红色的标识环，绿色对应通端、红色对应止端，现场作业时不需要凑近看端面上的钢印标识，扫一眼颜色就能快速区分两端，大幅降低拿反端检测的失误率，这一点在批量快节奏检测的场景下实用性极强。

　　两端的螺纹工作段严格遵循螺纹量规的公差设计要求，通端螺纹的完整牙型长度覆盖3个以上螺距，检测时能够完整旋入合格的外螺纹件，验证螺纹的作用中径与大径是否符合公差要求；止端采用截短牙型设计，工作段长度仅为2个螺距左右，检测时不允许完全旋入被测螺纹，以此验证螺纹的单一中径没有超出公差上限。两端螺纹段与握持段之间做了退刀槽结构，避免螺纹加工收尾处的不完整牙型磕碰损伤，同时也能在检测时容纳螺纹牙顶可能存在的微小毛刺，不会因为毛刺卡滞影响检测结果的判断。塞规的最外端做了倒角导向结构，刚开始对准螺纹孔或者外螺纹时，不需要反复调整同轴度，顺着倒角就能顺利导入，减少规体与被测件的磕碰概率，延长量规的使用寿命。

　　从尺寸边界来看，整体长度控制在150mm左右，握持段直径22mm，刚好适合成年男性手掌单手握持旋转，两端螺纹工作段的外径严格匹配M24x4螺纹的量规公差带，整体最大外径不超过24mm，检测沉孔内的螺纹时，只要沉孔直径大于25mm就能顺利伸入，不会和沉孔侧壁发生干涉。两端的端面做了平面磨加工，上面蚀刻的规格标识、公差等级、磨损极限标记清晰耐磨，长期使用摩擦也不会模糊掉字。整个规体的材质采用合金工具钢，热处理后的硬度达到HRC60-62，工作表面做发黑防锈处理，日常存放不需要频繁涂油也不容易生锈，网纹滚花的握持段没有做镜面抛光，保留细微的粗糙质感，手上沾有少量油污也能稳稳拿住。

　　在建模过程中，螺纹段的牙型是建模的核心难点，不能直接用软件自带的装饰螺纹线敷衍，需要严格按照螺纹量规的牙型角、螺距、牙顶间隙参数绘制真实的螺旋扫描特征，通端和止端的牙型公差差异要在模型上明确体现，滚花段的纹理采用阵列特征还原真实的滚压纹路，标识环的颜色区分、端面的蚀刻标记都要和实物完全一致，方便后续做装配验证或者工装设计时直接调用，不需要二次修改。另外，建模时特意做了两端的重心配平，整个塞规的重心落在握持段的中点位置，手持操作时不会出现一端偏重歪斜的情况，旋转检测时手感更顺滑，长时间批量检测也不容易累手。
