弧形贴合式塑料防护构件结构设计

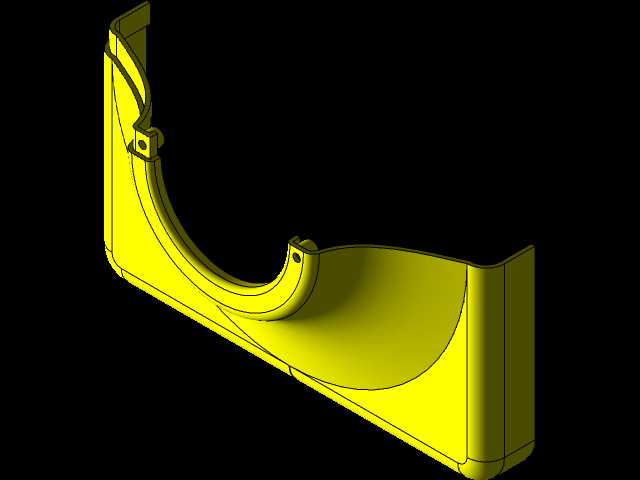

　　这类弧形塑料防护构件多应用在回转类设备的外露运动区域，常见于小型传动装置、手持电动工具、轻工输送设备的侧边防护位，核心作用是隔绝操作人员肢体与运动部件的接触风险，同时阻挡作业过程中产生的碎屑、切削液飞溅到设备外部或人员操作区域，部分场景下也兼具外观包覆、规整设备走线的作用。从结构设计逻辑来看，构件整体采用半包围弧形曲面构型，曲面弧度完全匹配所包覆部件的回转轮廓，安装后与被防护部件之间预留均匀的安全间隙，既不会干涉内部部件的正常运转，也能避免异物卡入间隙造成设备卡滞。构件侧边设置的带孔安装耳位，采用与主体一体注塑成型的结构，安装孔位的位置公差控制在±0.1mm范围内，可直接通过标准紧固件与设备基体的安装柱对位锁紧，

　　不需要额外设计转接支架，减少装配环节的零件数量。构件的壁厚采用均匀渐变设计，主体防护面壁厚保持在2.5mm，安装耳位局部加厚至4mm，既保证整体结构的抗冲击强度，避免日常磕碰造成护板开裂，也能控制注塑成型过程中的缩痕、翘曲风险，成型后平面度偏差不超过0.3mm，安装后与设备基体贴合紧密，不会出现局部翘起的问题。从安装边界来看，构件的两个直边端部分别设置有限位贴合面，安装时可直接卡入设备基体的预设卡槽内，配合安装耳的紧固件锁紧，可实现三个方向的自由度完全约束，设备运行过程中不会出现护板松动移位的情况。曲面内侧设置有两条沿弧度方向延伸的加强筋，筋高1.5mm、筋厚1mm，在不额外增加整体壁厚的前提下，大幅提升弧形面的抗形变能力，

　　即使受到侧向的外力挤压，护板也不会出现过度变形触碰内部运动部件。在实际应用场景中，这类防护件多用于转速不超过3000rpm的回转部件外侧，比如小型砂轮机的侧边护罩、皮带输送线的辊筒端防护、手持切割机的碎屑挡护结构，相比金属材质的防护构件，注塑成型的塑料件重量更轻，装配时单人即可完成操作，同时绝缘性能更好，在带电设备的防护场景中可额外降低触电风险。设计过程中需要重点关注曲面的脱模角度，所有竖直方向的脱模面都设置了1.5°的脱模斜度，安装耳位的孔位采用碰穿成型结构，避免后续二次加工增加成本，边缘位置全部做R1.5的圆角过渡，既避免安装过程中锐边划伤操作人员，也能减少注塑成型时的应力集中问题，提升构件的长期使用寿命。

　　针对不同设备的安装需求，这类防护件的弧形半径可根据被包覆部件的外径做适配调整，安装耳的位置也可对应基体的安装柱位置做偏移设计，整体结构的通用性较强，仅需要调整曲面弧度和安装点位即可适配不同规格的设备防护需求，不需要重新做整体的结构重构，可大幅缩短同系列产品的设计开发周期。
