20x30规格矩形桌椅脚防滑塑料塞

　　日常做非标设备机架、办公家具结构设计时，这类矩形管端塞是很容易被忽略但又直接影响成品使用体验的小零件，很多刚入行的结构工程师在做型材框架收尾时，往往只关注主体承重结构的强度校核，忘了给裸露的型材端面做封堵处理，最后要么是型材切割后的锋利毛边刮伤操作人员、刮坏地面铺装，要么是管腔内部积灰积水加速型材锈蚀，还有移动桌椅、设备机架时金属端面直接和地面硬接触，产生刺耳噪音还会磨花环氧地坪、瓷砖地面。

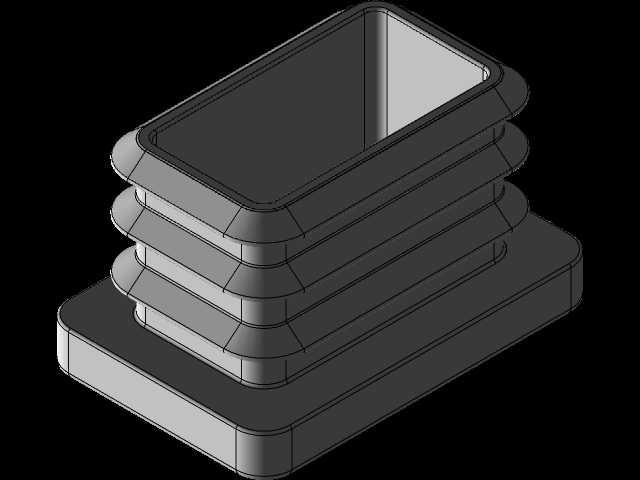

　　这款适配20x30矩形截面型材的塑料塞，在设计时首先卡准了安装边界尺寸，塞体嵌入段的外形尺寸严格匹配常规矩形钢管、铝型材的内孔公差范围，不会出现塞进去松垮容易脱落，或者尺寸过大力敲都装不进去的问题。塞体外侧设计的多层环形凸筋，是整个结构的核心功能结构，安装时凸筋会顺着型材内壁被挤压变形，产生持续的径向张紧力，不需要额外打胶或者用螺丝固定，徒手对准孔位按压就能卡紧，哪怕日常使用中桌椅被频繁拖动、机架受到小幅振动，塞体也不会从管端松脱出来。

　　从实际应用场景来看，这类零件的覆盖范围非常广，办公场景里的钢制办公桌架、培训椅、文件柜的矩形管支脚，工业场景里的铝型材工作台框架、线边物料货架、小型设备的移动机架支脚，甚至民用场景里的户外铁艺花架、置物架的管端，都能用到这个规格的管塞。除了封堵管端的基础作用，底部加宽的法兰边刚好能完全覆盖型材的切割端面，把切割产生的毛刺、锐边完全遮挡住，避免搬运、使用过程中划伤皮肤或者勾扯线缆、布料。塞体底部做了加厚的平面设计，和地面接触时受力均匀，相比没有装端塞的金属管直接接触地面，接触面积扩大了数倍，能大幅降低对地面的压强，哪怕是铺了PVC地板、实木地板的场景，也不会因为局部压力过大压出凹痕。

　　做三维建模的时候，这个零件的建模逻辑也很有代表性，首先要确认适配型材的实际内孔尺寸，因为市面上同规格的矩形型材因为壁厚不同，内孔尺寸会有0.5-1mm的公差浮动，所以嵌入段的凸筋外径要做合理的过盈量设计，过盈量太小卡不紧，过盈量太大安装难度高，还容易把薄壁型材撑变形。多层凸筋的间距设计也有讲究，不能太密否则安装阻力太大，也不能太疏否则张紧力不足容易脱落，每道凸筋都做了导入斜角，安装时能顺着型材内壁顺滑滑入，不需要刻意对准角度。底部法兰边的厚度要兼顾强度和美观，太薄的话长期受力会翘边变形，太厚的话会突出管端太多显得突兀，和型材端面贴合的一侧做了微小的内凹设计，能适配型材端面轻微的切割不平整问题，保证安装后法兰边和型材端面贴合紧密，不会出现明显的缝隙。

　　在材料选择上，这类零件一般用改性PP或者PE注塑成型，材料本身有一定的韧性和耐磨性，拖动时不会像硬PVC那样容易脆裂，也不会像软橡胶那样容易被尖锐物划破，日常使用中接触到常见的弱酸弱碱、水渍也不会快速老化，室内环境下使用寿命能达到数年之久。和市面上常见的圆形管塞不同，20x30这个矩形规格的适配性更强，很多轻型机架、家具的支脚都会采用这个截面的型材，相比圆形管，矩形管的抗弯性能在长轴方向更有优势，对应的端塞也要匹配矩形的截面形状，不能用圆形塞强行替代，否则会出现封堵不严、容易转动脱落的问题。

　　实际选型的时候，除了确认截面尺寸，还要注意塞体的总高度，也就是嵌入型材内部的深度，嵌入太浅的话张紧面积不够，长期受力容易脱落，嵌入太深的话会浪费材料，还可能和型材内部的加强筋、安装螺丝产生干涉，这款塞体的嵌入深度刚好适配常规1-2mm壁厚的20x30矩形型材，安装后不会突出管内太多，也不会因为嵌入深度不足导致固定不牢。底部的接触面没有做额外的防滑纹理，是因为这类端塞主要作用是封堵和保护端面，如果需要额外的防滑性能，可以在底部粘贴防滑毛毡或者橡胶垫，光滑的底面反而更方便后期加装防滑配件，也不容易积攒灰尘，日常清洁更方便。

　　很多人觉得这类小零件不需要专门做三维建模，随便找个近似模型凑数就行，但实际做装配体干涉检查的时候，如果端塞的尺寸不对，就会出现安装后和地面间隙不对、和周边零件干涉的问题，尤其是做批量生产的家具或者设备时，一个小零件的尺寸偏差，就会导致整批产品装配出现问题，所以这类标准五金件的建模精度，反而更能体现结构工程师的细致程度。
