13mm直径一字槽圆头内塞结构设计

　　日常接触的办公桌椅、民用家具的金属或塑料管件端口，经常需要这类内塞做端口封堵，一方面避免管件端口的锐边划伤使用者，另一方面可以封堵管内空腔，减少灰尘、杂物进入管内造成积污，部分场景下还能作为脚垫的连接基座，搭配防滑垫使用时能避免家具挪动刮伤地面。这类内塞的应用场景并不局限于家具行业，在小型设备的框架型材端口、仓储货架的管端、简易工装的框架端部都能见到同结构的零件，属于小尺寸但应用覆盖面极广的五金配套件。

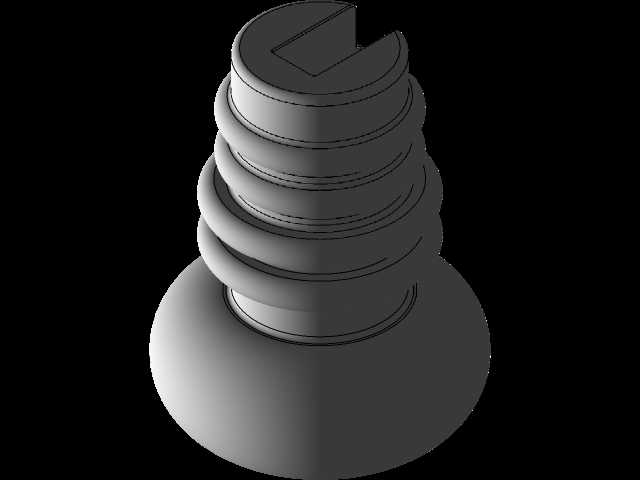

　　这款内塞的头部采用圆弧形球面设计，没有尖锐的棱角，安装后外露部分不会产生磕碰划伤的风险，头部顶端开设一字槽，是考虑到安装和拆卸的便利性，当内塞与管件配合偏紧时，可以用一字螺丝刀卡入槽内，辅助施力将内塞压入到位，需要拆卸维护时也能借助螺丝刀撬动，不会因为外表面光滑无着力点导致无法取出。塞体部分采用多圈环形外螺纹结构，这里的螺纹并非用于金属件的紧固啮合，而是通过多圈环形凸筋与管件内壁形成过盈配合，每一圈凸筋都能与管壁产生径向的挤压力，多圈结构叠加后能大幅提升拉拔阻力，避免日常使用过程中内塞从管内松脱掉落。

　　设计这类内塞的时候，首先要匹配安装管件的内径参数，这款适配13mm直径的内塞，塞体的最大外径要比目标管件内径大0.2-0.3mm，依靠塑料材质本身的弹性变形，压入管内后凸筋被挤压变形，紧贴管壁形成足够的摩擦力。塞体根部与头部衔接的位置做了圆角过渡，避免压入过程中应力集中导致根部断裂，同时这个过渡圆角也能在安装到位后与管件端面形成贴合，遮挡管壁的裁切毛刺，提升外观的整洁度。

　　从安装边界来看，这款内塞的总长度需要控制在适配管件的可插入深度范围内，一般家具用的圆管壁厚在1-1.5mm之间，内塞的插入段长度设计为8mm左右，既能保证足够的配合接触面积，又不会因为插入过深导致管内的其他结构干涉，比如部分桌椅腿内部会安装调节脚的螺杆，内塞长度过长就会顶到螺杆，影响调节脚的安装行程。头部的直径设计为15mm，比13mm的管件外径大1mm左右，安装后头部边缘能完全盖住管件的端面，即使管壁裁切存在轻微的不平整，也能被头部完全遮挡，不会外露瑕疵。

　　材质选择上这类内塞一般采用低密度聚乙烯或者改性聚丙烯制作，这两种材质都有较好的韧性和抗冲击性，压入过程中凸筋变形不会脆裂，日常使用中受到磕碰也不会开裂，同时耐老化性能较好，在室内常温环境下使用十几年都不会出现粉化、变脆的问题。设计建模的时候要注意每一圈环形凸筋的导入角度，凸筋朝向安装方向的一侧做15度的斜角导向，压入的时候能顺着斜角顺利滑入管内，降低安装的压入力，而凸筋背向安装方向的一侧做接近90度的直角面，这样当内塞有向外脱出的趋势时，直角面会卡在管壁上，大幅提升拉脱阻力，这也是这类过盈配合塞类零件的典型设计细节。

　　很多新手设计师在做这类小零件的时候容易忽略拔模角度的设置，因为这类零件基本都是注塑成型，塞体部分的外表面要顺着脱模方向做0.5-1度的拔模斜度，不仅能降低注塑生产的脱模难度，还能让压入过程的阻力变化更线性，不会出现压入到一半突然卡滞的情况。头部的一字槽深度控制在1.5mm左右，槽宽2mm，既能保证一字螺丝刀有足够的卡入深度，不会轻易滑脱，又不会因为槽过深导致头部强度不足，受到踩踏或者重压的时候出现槽位开裂的问题。

　　在实际选型使用的时候，除了匹配管件内径，还要考虑使用场景的受力情况，如果是作为桌椅腿的脚垫基座使用，要确认内塞的端面平面度，保证后续粘贴防滑垫的时候能完全贴合，不会出现翘边导致防滑垫脱落。如果是用于设备框架的端口封堵，要考虑设备的使用环境，如果是在有少量油污的车间环境使用，要选择耐油的改性PP材质，避免长期接触油污导致材质溶胀，配合变松出现脱落。这类零件虽然结构简单，但是细节尺寸的设计直接影响装配后的使用体验，过松容易掉，过紧会增加装配工人的劳动强度，甚至压入的时候导致管件变形，所以建模阶段的尺寸公差配合设定是核心要点。
