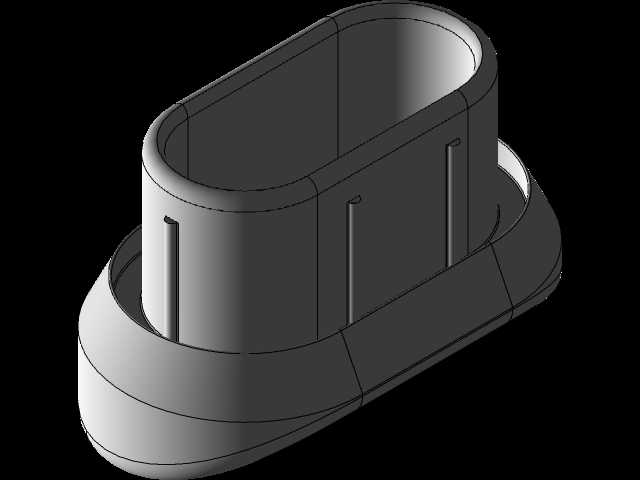

20x35规格椭圆环鞋形塑料支撑脚结构

　　日常办公与民用家具的结构设计中，桌椅类支撑构件的末端防护与防滑设计，是容易被忽略却直接影响使用体验的细节，这类椭圆环结构的塑料支撑脚，正是针对截面尺寸为20x35的椭圆管类家具腿配套开发的末端配件。从实际应用场景来看，这类支撑脚广泛适配民用餐椅、办公会议椅、简易书桌、长条餐桌等采用椭圆金属管作为支撑腿的家具产品，安装在管材末端后，一方面可以避免金属管端面直接接触地面，防止拖动过程中刮花瓷砖、实木地板、环氧地坪等各类地面饰面，另一方面可以通过底部的加宽接触面增大摩擦系数，降低家具受外力碰撞时出现滑移的概率，同时还能封堵金属管的切割端面，避免管内积灰、受潮锈蚀，也能防止尖锐的管材切口划伤清洁人员或者使用者。

　　从结构设计思路来看，这款支撑脚采用了嵌套式的安装逻辑，上部的椭圆环腔体完全匹配20x35椭圆管的外轮廓尺寸，腔体侧壁设置了三道纵向的加强筋，既可以在注塑成型时减少壁厚不均导致的缩痕问题，又能在安装后与管材外壁形成过盈配合，不需要额外加装螺丝或者粘接剂，直接将管材压入腔体即可完成固定，装配效率极高，适合家具厂批量流水线作业。下部的法兰边结构做了向外的圆弧过渡，相比直筒式的脚套，加宽的法兰边可以将管材传递的竖向荷载均匀分散到更大的接触面积上，降低单位面积的地面压强，避免在软质地面比如PVC地胶、地毯上留下压痕。整体外形采用了类似鞋型的流线过渡，没有尖锐的棱角，一方面可以避免安装后磕碰伤人，另一方面在家具拖动时，圆弧过渡的前缘不会勾住地面的线缆、地毯毛边等杂物，拖动过程更顺畅。

　　从安装边界来看，这款支撑脚的上部腔体深度经过精准核算，既保证足够的配合长度防止使用过程中脱落，又不会因为腔体过深导致管材插入后出现顶死、无法安装到位的问题，腔体的椭圆度公差控制在合理范围内，适配常规椭圆焊管的生产公差，不会出现部分管材插不进、部分管材配合过松容易脱落的情况。底部的接触面做了细微的磨砂纹理处理，相比光滑的塑料底面，磨砂面在干燥地面和轻微潮湿的地面都能保持稳定的摩擦系数，不会出现打滑问题。材质选用常规的改性PP塑料，具备足够的韧性和抗冲击性能，日常使用中即使家具受到磕碰、拖动时受到侧向冲击力，也不会出现开裂、碎裂的问题，同时材料具备一定的耐老化性能，在室内常温环境下长期使用不会出现快速变脆、粉化的情况。

　　在实际选型匹配过程中，设计人员只需要确认配套支撑腿的外轮廓尺寸为20x35的椭圆截面，即可选用这款支撑脚，不需要额外做结构修改，安装时只需要将管材端面的毛刺清理干净，对准腔体垂直压入即可，不需要复杂的安装工具，普通工人徒手即可完成装配，后期如果出现支撑脚磨损需要更换，也可以直接将旧件拔出，替换新件即可，维护成本极低。这类小尺寸的塑料支撑件虽然在整套家具中占比不高，但是直接影响终端用户的使用体验，合理的结构设计既能降低生产装配成本，又能提升产品的整体品质感，避免因为脚垫脱落、刮花地面等小问题引发用户投诉。
