20x20方管内塞式方形塑料脚垫

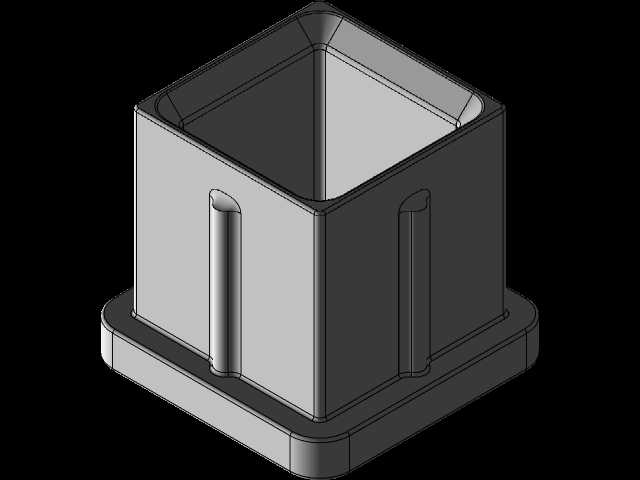

　　日常做家具结构设计、工装架体设计的时候，经常会碰到方管端面的处理需求，不管是办公桌椅的金属支腿、仓储货架的立柱底端，还是小型设备的方钢支撑脚，切管后的端面锋利容易划伤人，直接接触地面也容易刮花地板、挪动时产生刺耳噪音，还会因为管端没有封闭，让灰尘、水汽钻进管内壁造成锈蚀，这时候配套的内塞式塑料塞就是性价比极高的解决方案。这款适配20x20规格方管的内塑料塞，就是针对这类场景做的结构设计，整体采用一体注塑成型的结构，主体部分是和方管内廓匹配的方形插入段，外侧带一圈外翻的贴合边，安装到位之后外翻边会完全贴住方管的端面，把管口完全封闭，既避免了尖锐的管边外露，也能阻挡杂物进入管腔内部。插入段的四个侧壁上做了凸起的导向筋，

　　这些筋条的外廓尺寸略大于20x20方管的常规内径，安装的时候顺着筋条的导向把塞子压入管内，筋条会被管壁轻微挤压产生弹性形变，靠和管壁之间的静摩擦力把整个塞子牢牢卡在管端，不需要额外打胶或者用紧固件固定，徒手就能完成安装，后期如果需要拆卸更换，用平口螺丝刀顺着外翻边的缝隙轻轻一撬就能取出来，维护更换的效率很高。底部的外翻边做了加厚处理，比插入段的壁厚多出1.5mm左右，接触地面的一面做了细微的磨砂纹理，不管是放在瓷砖、木地板还是环氧地坪上，都能增加接触摩擦力，避免家具或者架体受力时出现滑移。外翻边的四个角做了R2的圆角过渡，没有尖锐的棱角，就算是日常打扫卫生碰到脚，也不会造成磕碰划伤。做结构设计的时候要注意安装边界，

　　这款塞子的插入段有效深度是18mm，所以裁切方管的时候，要保证管端至少20mm深度范围内没有焊渣、变形或者冲孔的毛刺，不然塞子压入的时候会被内部的凸起挡住，没法安装到位；如果是用在经常挪动的桌椅支腿上，要确认方管的壁厚在1.0-1.5mm之间，管壁太薄的话方管本身容易形变，会导致塞子的卡接力不足，挪动的时候容易脱落；如果是用在固定放置的货架或者设备架体上，就算管壁稍厚一点，只要内径在18-19mm之间，都能适配安装。很多设计新手做这类配件选型的时候，容易只看方管的外廓尺寸，忽略内径公差，不同厂家生产的方管因为壁厚公差、成型工艺的区别，同样是20x20的方管，内径可能在17.5mm到19.5mm之间浮动，

　　选内塞的时候如果不核对实际内径，很容易出现塞不进去或者装上太松容易掉的问题，这款塞子的筋条做了1mm左右的弹性余量，能覆盖常规公差范围内的20x20方管，适配性比较强。另外在做户外使用的架体设计时，要注意这款塞子是常规改性PP材质，长期在紫外线直射的环境下会加速老化变脆，如果是户外用的遮阳棚支架、户外货架支腿，选装的时候可以要求厂家换成抗UV的材质，能大幅提升使用寿命。还有些场景会把这类内塞用在方管的顶端，比如置物架的立柱上端，装了塞子之后既可以避免划手，也能在上面叠放层板的时候起到缓冲作用，不会让金属管端直接刮花层板的底面。实际建模的时候要注意，插入段的脱模斜度做了1.5度，方便注塑的时候脱模，筋条的位置是对称分布在四个侧壁的中心位置，压入的时候受力均匀，不会出现一边卡紧一边翘边的情况，底部的接触平面和插入段的轴线垂直度控制在0.2mm以内，安装之后能保证支腿和地面完全贴合，不会出现放不稳晃荡的情况。
