20x40规格桌椅用塑料脚塞结构设计

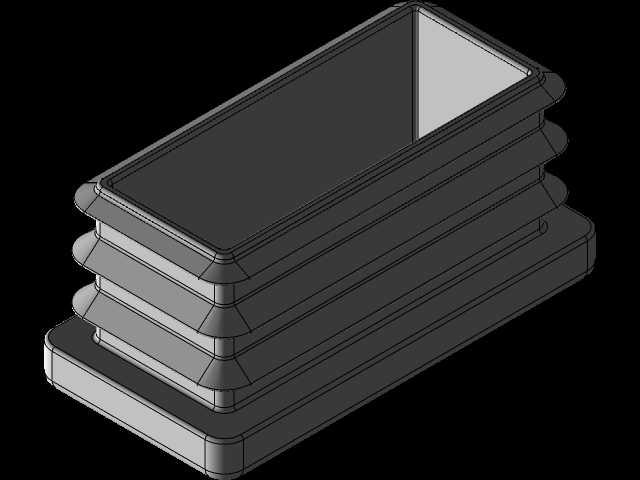

　　日常家具与轻型工装架体的管材末端防护，一直是容易被结构设计忽略的细节，这款适配20x40矩形管材的塑料脚塞，正是针对方管类支撑构件的末端使用需求开发的嵌入式配件。在实际的工装与家具应用场景里，矩形钢管、铝型材的裁切端面往往存在锋利的毛刺，直接接触地面不仅会刮花瓷砖、木地板、环氧地坪等铺装面层，管材自身的金属端面也会因为反复与硬质地面摩擦产生卷边、锈蚀，部分架体在移动过程中还会因为金属端面直接磕碰地面产生刺耳的噪音，这类嵌入式脚塞就是为了解决上述问题而设计的。从结构设计思路来看，这款脚塞采用了多层阶梯式的卡接结构，没有额外的螺丝、卡扣等紧固件，完全依靠塑胶材质本身的弹性形变实现与管材内壁的过盈配合，

　　安装时只需要将脚塞对准管材端口垂直压入即可，不需要额外的涂胶或者铆接工序，现场装配效率很高。多层环形的加强筋结构一方面可以在压入过程中提供均匀的形变余量，适配管材内壁存在的轻微尺寸公差，毕竟不同厂商生产的20x40矩形管，实际内径往往会因为壁厚公差、成型工艺差异存在0.2-0.8mm的尺寸波动，多层筋的结构可以在这个公差范围内保持足够的抱紧力，避免脚塞在使用过程中从管材内脱落；另一方面，突出的多层筋条也可以在脚塞与管材内壁之间形成多道接触支撑，分散架体传递下来的竖向载荷，避免应力集中导致塑胶件开裂。脚塞的外露端面做了微弧的圆角过渡，没有尖锐的棱角，即使在人员走动频繁的区域，也不会因为磕碰造成划伤；接触地面的端面做了微凸的平面设计，

　　相比完全平整的端面，这种结构可以在地面存在轻微不平整的时候，依然保持足够的接触面积，减少架体放置后的晃动量。从安装边界尺寸来看，这款脚塞的嵌入段尺寸严格匹配20x40矩形管的常规内径范围，嵌入深度经过多轮验证，既不会因为嵌入过深导致材料浪费、安装阻力过大，也不会因为嵌入过浅导致连接强度不足，在常规的办公桌椅、仓储轻型货架、工装操作台、户外休闲家具的支撑腿上都可以通用。实际选型过程中，需要注意匹配管材的壁厚，常规0.8-1.5mm壁厚的矩形管材都可以适配这款脚塞，如果是壁厚超过2mm的厚壁管，因为内径缩小，需要提前核对嵌入段的实际尺寸再做选型。材质方面选用的是具备一定韧性与耐磨性能的硬质塑胶，

　　在常规-10℃到50℃的使用环境下不会出现脆裂或者过度软化的问题，地面接触部分的耐磨性能可以满足日常移动、静置承重的使用需求，相比粘贴式的防滑脚垫，这种嵌入式的脚塞不会因为胶粘剂老化出现脱落，后期维护更换也很方便，只需要用一字螺丝刀撬动边缘就可以取出旧件更换新件。在三维建模过程中，这类零件需要重点关注卡接筋的拔模角度，通常嵌入段的筋条会做0.5-1度的拔模斜度，既方便注塑生产时的脱模，也可以在安装时起到导向作用，压入过程中随着嵌入深度增加，抱紧力逐步提升，安装手感更顺畅。同时所有的棱角位置都做了R0.5以上的圆角处理，避免注塑生产时出现应力集中导致的零件开裂，也避免安装过程中锋利的边角划伤操作人员的手部。在实际的项目应用里，这类小零件虽然单个成本不高，但是直接影响整套设备或者家具的使用体验，比如生产线旁的轻型物料架，如果管端没有安装合适的脚塞，移动时不仅噪音大，还会刮坏车间的环氧地坪，后期修补地坪的成本远高于脚塞本身的采购成本；办公桌椅如果脚塞脱落，拖动时的噪音会严重影响办公环境，金属端面的锈蚀也会污染地面，留下难以清理的锈迹。这款脚塞的结构设计没有多余的复杂特征，注塑生产时模具结构简单，生产效率高，单件成本控制在很低的水平，适合大批量配套使用，在做架体类结构设计时，可以直接在管材末端预留对应的安装空间，不需要额外做其他的端面处理工序，简化整体的加工流程。
