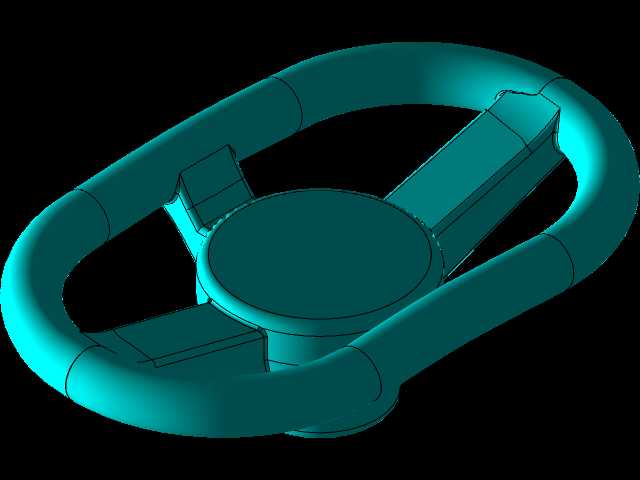

环形三辐条百吉饼操作握持手柄结构

　　在烘焙食品加工的工装夹具设计环节，这类环形三辐条握持手柄主要适配百吉饼、西米塔玛这类环形面胚的加工工位操作需求，区别于常规直柄操作件的受力逻辑，环形外框的结构设计能让操作人员在沾附面粉、佩戴食品级防护手套的工况下，依然能从任意角度握持施力，不会出现滑脱、施力方向受限的问题。从实际使用场景来看，这类手柄多安装在面胚压型工位的模具上模、环形面胚翻面工装的操作端，部分烘焙生产线的手动调整工位也会采用这类结构的握持件，适配食品加工场景下频繁清洁、接触弱腐蚀性清洁剂的使用要求，结构上没有易积料的死角，日常冲洗就能完成清洁，符合食品加工工装的卫生设计要求。

　　设计这类握持结构的时候，首先要考虑的是握持边界的尺寸适配，环形外框的内径要匹配成年人手掌的握持跨度，外框的截面做了圆弧过渡处理，没有尖锐棱角，长时间握持操作不会出现硌手的问题，三辐条的支撑结构并非等角度均分，其中一根辐条做了加厚处理，对应操作时的主要施力方向，能承受操作人员下压、旋转时的峰值力矩，不会出现辐条变形的问题。中心的圆柱凸台是安装基准面，凸台上预留的安装孔位和工装的转轴端做同轴配合，安装时靠凸台的端面做轴向定位，能保证手柄旋转时的同轴度，不会出现偏心晃动的问题，避免操作时带动模具错位，影响面胚的成型精度。

　　从结构强度的角度考量，环形外框和辐条的连接位置做了大圆角过渡，避免应力集中，在频繁承受交变握持力的工况下，不会出现连接位置开裂的问题，外框的壁厚经过反复校核，既不会因为壁厚过薄导致握持时出现形变，也不会因为壁厚过大增加不必要的重量，降低操作人员长时间操作的疲劳感。辐条和中心凸台的连接位置同样做了圆弧过渡，和外框的过渡圆角保持一致的曲率，整个结构的外表面没有突兀的台阶，清洁时不会残留面屑、面团残渣，避免长期使用后出现物料霉变的卫生隐患。

　　实际安装适配的时候，中心凸台的高度要匹配工装安装端的沉孔深度，保证安装后手柄的端面和工装基体之间留有2mm左右的间隙，避免操作时手指被夹在手柄和基体之间，环形外框的外边缘到中心安装轴的距离，要控制在单手握持的舒适范围内，操作人员旋转手柄时，手腕不需要过度弯折就能完成整圈的旋转操作，适配烘焙工位操作人员长时间重复操作的人体工学要求。这类结构除了用在食品加工工装的操作端，部分需要频繁手动旋转调整的轻工设备操作位也能适配，只要调整中心安装孔的尺寸、辐条的厚度，就能匹配不同的载荷需求，结构的通用性较强，建模时的参数化特征也方便后续根据不同的安装场景做尺寸调整，不需要重新搭建整体结构，只需要修改对应参数就能快速生成适配不同工位的手柄模型。
